製品概要

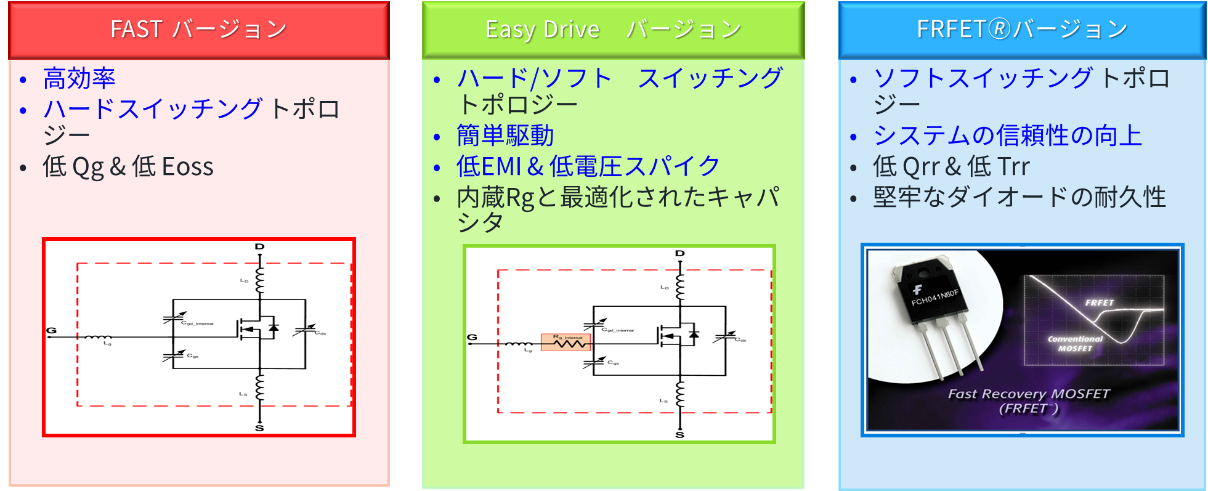

オンセミ社のスーパージャンクションMOSFETは3つのバージョンで開発しています。
それぞれの特長について紹介します。
FASTバージョン
ゲート抵抗などは内蔵されず、できるだけ高効率で駆動できるように開発され、ハードスイッチングのトポロジーに対応した製品です。
Easy Drive バージョン
ハードスイッチングもソフトスイッチングもどちらも対応可能な製品です。
またゲート抵抗を内蔵していて、ローノイズを実現し、幅広い用途で使用することができます。
FRFET🄬バージョン
ボディーダイオードの特性を最適化し、LLC共振コンバーターなどのソフトスイッチングの用途に最適な製品です。

特性について

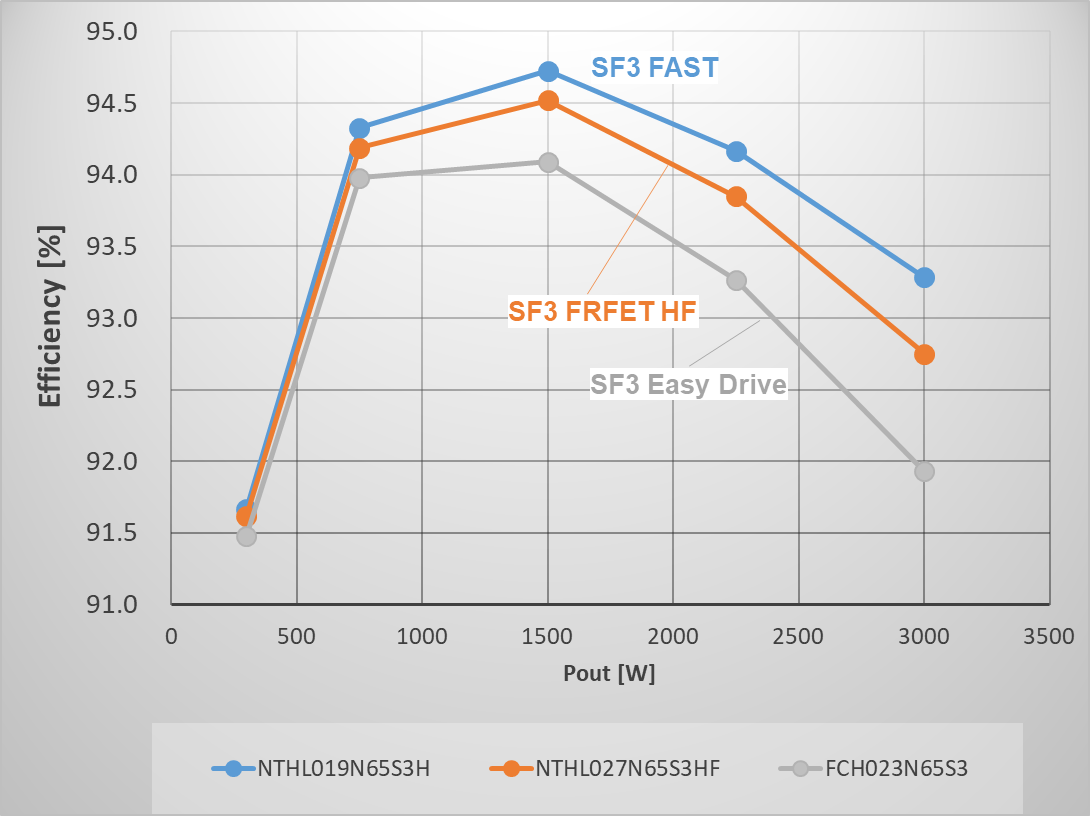

SUPERFET🄬 Ⅲを用いて、効率の比較を示した図を以下に示します。
3KWのPFC電源を用いて、効率を比較しています。
グレーの線がEasy Driveバージョン、オレンジ色の線がFRFET🄬バージョン、青色の線がFASTバージョンの製品となっています。

効率だけで見るとFASTバージョンが優れていることが図からわかります。

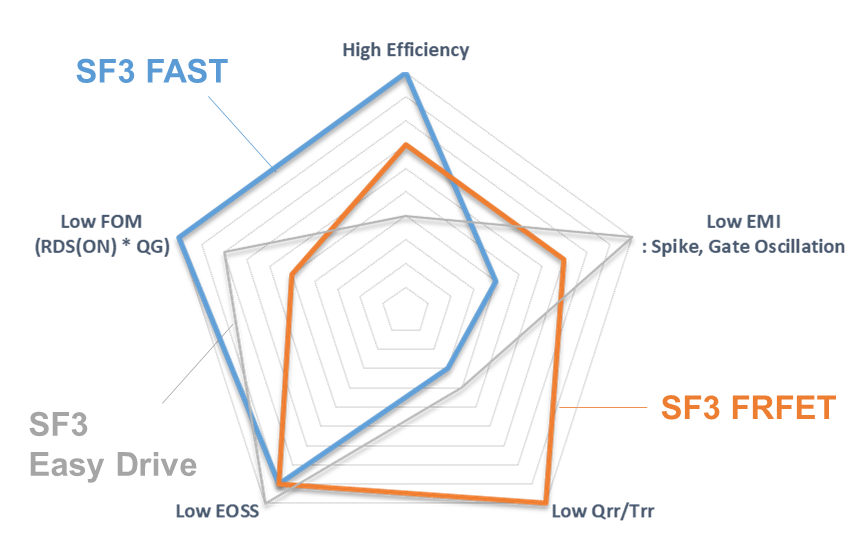

続いてSUPERFET🄬 Ⅲの上記3つのバージョンを用いて、各特性(効率、EMI、EOSSなど)を比較した図を以下に示します。

このように求める特性や用途に応じて適切な製品を選択可能です。
また耐圧は600V、650V、800Vの製品があります
