日清紡マイクロデバイス社 人感センサー「60GHz帯ミリ波 “距離・角度・状態検出” センサーモジュール」NJR4652シリーズ

日清紡マイクロデバイス社 が提供する「60GHz帯ミリ波 “距離・角度・状態検出” センサーモジュール NJR4652シリーズ」は、人感センサーを既に搭載していて課題がある方や、これから採用する方に最適なソリューションをご提案します。

概要

「人の存在/動き・人流・距離計測」等の検知で用途が広がる!超小型・オールインワンパッケージ

物体を透過するから、検出窓不要!動作がなくても存在検知!
60GHz帯ミリ波 “距離・角度・状態検出” センサーモジュール(NJR4652シリーズ)
は、
マイクロ波回路・アンテナ・制御&信号処理MCUを内蔵した、世界最小クラスの超小型オールインワン・モジュールです。

従来の赤外線や超音波、カメラ、従来の電波センサーの課題を克服し、静止している人からエリア内で動いている人まで、あらたな「人」を検出することで、アプリケーションの用途を広げます。

アンテナを複数持つ本製品は、対象物までの距離情報と位置(角度)情報を同時に高分解能で取得できます。
かつ「暗闇、高温度・低温度、直射日光下、煙、霧」などの様々な環境下でも安定検知することから、屋内のみならず、屋外/半屋外用途でのご利用にも最適な製品です。
さらに、日清紡マイクロデバイス社独自開発の環境雑音低減機能で誤検知率を低減することも特長のひとつです。
なお、日本国内で“技術基準適合認定”を本製品単体で取得済のためお客様での「追加電波認証取得不要」です。



特長

「60GHz帯ミリ波 “距離・角度・状態検出” センサーモジュール」NJR4652

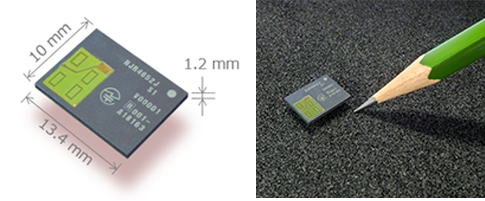

製品外観

検出窓不要!(センサーを透過)、 微小な動きや静止状態でも存在を検知します。
・ SMT実装対応、超小型パッケージ:10×13.4×1.2mm
MCU内蔵の”オールインワン”パッケージ
   - 60GHzレーダーセンサー・アンテナ・ 制御&信号処理用 MCU内蔵
・ 各タイプ別アプリケーションソフトウェア搭載
   - 存在検知、人流検知、ジェスチャー検知、
   距離計測(水位計、駐車場での在車管理)等
・ 環境雑音低減機能*(雨/風/木々の揺れなど)を搭載
              *日清紡マイクロデバイス社独自開発機能
・ 速度フィルター(鳥や車などによる誤検知抑制)を搭載
・ 間欠動作による低消費を実現(1.5mA@3.8V/3つの動作モードを設定可能)
・ インターフェースUART/SPI/GPIO 3種類から選択可能

※電波認証取得済(認証済地域:日本/EU/米国 *その他はお問い合わせください

こんな課題・ご要望をお持ちの方に

① 近・中距離(10m範囲程度)で安定して人/対象物を検知する小型センサーを探している
② 光や温度の影響で検知精度が落ちてしまうのをなんとかしたい
③ 人のちょっとした動作を検知して(微小振動)予期せぬスイッチOFFを回避したい(例:照明)
④ 電波センサーは、電波法取得の手続きが面倒で時間もかかって大変

本製品(ミリ波レーダー)活用におけるメリット

使用環境

【屋外】太陽光の影響を受けにくい
【屋内】照明、色、服装、低温/高温環境、煙/埃/水蒸気などの影響を受けにくい
    ⇒暗闇でも人や物体を捉えることができる。暗闇で黒い服を着ていても検知可能。
【設置スペース】超小型サイズのため省スペースで、様々な場所で設置可能。入口、廊下、壁、天井など

透過性

プラスチック/セラミック素材で隠蔽可能 (センサーを透過できる為、検出窓が不要)
[デザイン性の向上]製品デザインの自由度が広がる
[設置場所]透過するので、設置場所の選択肢も広がる。ex)壁の裏側
[検知対象]毛布越しの人の動きや状態など物体を透過した検出もできる

検知の精度

・他のセンサー方式では人の検知が難しい場面でも、安定して人の検知が可能
・静止している人から、エリア内で動いている(微小な動きの)人までを高感度に検知

プライバシー

(人物の撮影ではない為)浴室やトイレなどでの活用においても、プライバシーが守られる

活用シーン

【存在検知】自動ON/OFF/調整制御、在室管理、見守り
・照明、エアコン、TV、AV機器、PCなどの機器周辺の人検知により
    ON/OFF制御、音量、温度等の調整の制御、消灯時間の管理

 ▶低消費電力化、快適性、デバイス寿命の向上、プライバシー保護に

・室内の人検出:
 会議室、トイレ、浴室などの在室管理
 高齢者・赤ちゃん・ペットなどの遠隔見守り

     【人流検知】ビルやホールの出入口において入退室の管理
           ・入退出の双方向検出による人数カウント
           ・室内、廊下の人の密度測定

【距離測定】レベル計
・タンク内や貯水槽などの水位や変動面までの距離を計測

【距離測定】駐車場の在車管理
・駐車場の満車/空き状況の管理

【ジェスチャー制御】非接触スイッチへの活用

    ・ディスプレイ等のON/OFF
    ・タッチレス水栓:ON/OFF、水量、温度などの制御

評価キット

簡単!すぐに人感センサーの評価が行えます!

ちょっとセンサーを触ってみたい方へ、評価キットのご紹介です。
評価基板(モジュール別体)とモジュール単体を各1個から販売可能です。詳細は以下の通りです。

内容一覧

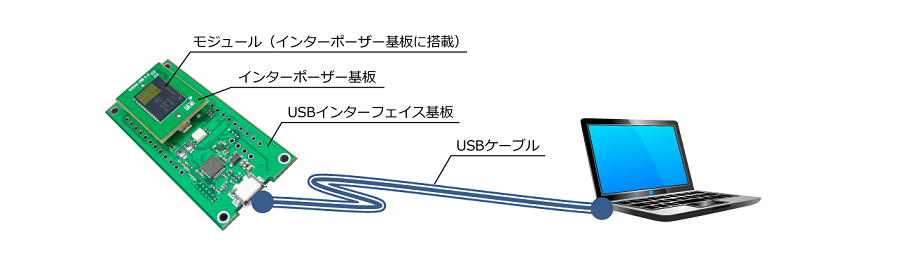

USBインターフェイス基板

インターポーザー基板(モジュールを搭載)

USBケーブル

・付属説明書

・サンプルソフトウェア

※モジュール本体は別途ご準備いただく必要があります

技術資料(ダウンロード)

クリックするとメーカーサイト(日清紡マイクロデバイス社 )よりダウンロードいただけます。

その他ラインナップ

『24GHz 帯ドップラーセンサーモジュール(移動体検知)- NJR4267シリーズ -

 日本国内で利用可能な技術基準適合認定を取得したオールインワンのセンサーモジュール
 長距離・広角”エリアでの検知「暗闇、高温度・低温度、直射日光下、煙、霧」などの様々な環境下でも安定検知

・ 17.2×25.0×3.1mmの小型パッケージに24GHzマイクロ波センサーICと制御・ 信号処理用MCUを内蔵
・ 速度フィルター(鳥や車などによる誤検知抑制)を搭載
・ 高速な掃引と柔軟な 電源制御により 間欠動作において大幅な低消費電力化が可能
・ インターフェース:UART/PWM/スタンドアローン3種類から選択可能
・ 電波認証取得済(認証済地域:日本/EU/米国)

 ▶詳細はコチラ

お問い合わせ

当製品に関するご質問、評価キットにご興味ある方はこちらからお問い合わせください。
