業界トップクラス^※1の超低消費電流Iq＝85nAを実現
降圧DC/DCスイッチングレギュレータ「NC2650シリーズ」発売

IoT技術の進展に伴い、データ通信機能を搭載する機器の普及が急速に進んでいます。
特にセキュリティ機器や産業用センサー、各種IoTデバイスでは一次電池で長期間駆動する用途が多く、機器のメンテナンス頻度を低減するための低消費電力化が重要な課題となっています。
また、ワイヤレスセンサーネットワーク(WSN)機器では、通信距離の拡大や機能の高度化に伴い、通信時の電流増加に対応できる電源性能も求められています。
本製品は、こうした市場ニーズに応えるために開発された、超低消費電流と大電流対応を両立した降圧DC/DCスイッチングレギュレーターです。

・業界トップクラス^※1の超低消費電流Iq＝85nAを実現

　スリープ状態における自己消費電流を大幅に低減し、待機時間の長いIoT機器やセンサー機器において電池寿命の延長に貢献。
・低リップル電圧と優れた負荷過渡応答特性

　リップル電圧はTyp. 10mVpp(I_OUT＝500mA)と低く、高速な負荷過渡応答によりデータ通信時の電源変動を抑制し、転送エラーの低減に貢献。
・ PWM(Pulse Width Modulation) / PFM(Pulse Frequency Modulation)自動切り替え制御による広範囲での高効率動作。

　軽負荷時にはPFM、負荷電流が大きくなるとPWMへ自動的に切り替わり、負荷電流1～10µAの軽負荷領域でも80%以上の高効率を維持するとともに、最大1Aまでの出力電流に対応。
・シャットダウン機能およびオートディスチャージ対応

　EN端子によるシャットダウン制御が可能で、オートディスチャージ機能の有無により下記2タイプから選択可能。
- 　　オートディスチャージ有：NC2650ZAxxxAE2S
- 　　オートディスチャージ無：NC2650ZAxxxBE2S
・超小型WLCSPパッケージを採用

　高密度実装に適したWLCSP-6-ZA2(1.47 × 0.87 × 0.4 mm)により、機器の小型化に貢献。

※1 当社従来製品との比較による

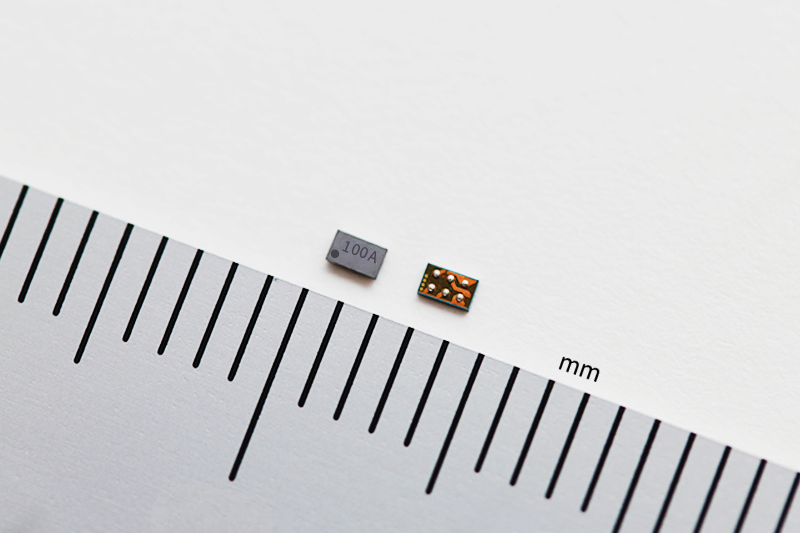

NC2650シリーズ WLCSP-6-ZA2

特⾧

業界トップクラスの低消費電流と、軽負荷から重負荷までの高効率動作

本製品は、超低消費電流 Iq＝85nA（当社従来品比1/3）を実現しています。さらに、PWM/PFMの自動切替モードを搭載し、出力電流に応じて最適な動作へ自動的に切り替わることで軽負荷時から重負荷時まで高い電力変換効率を維持します。

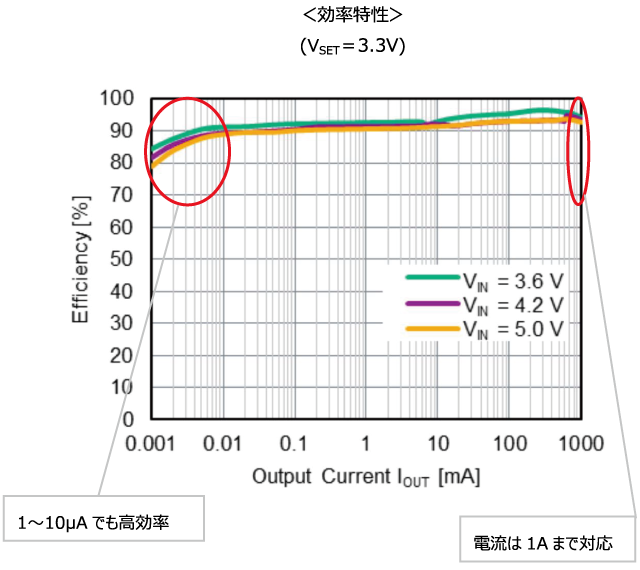

また、従来品と同等の重負荷時の高効率を維持しながら、スタンバイ時に相当する軽負荷領域(I_OUT＝1～10µA)においても80％以上の効率を実現し、全負荷領域での高効率化を達成しています。
これにより、動作(ON)とスタンバイ(OFF)を繰り返す間欠動作のIoT機器において、電池の長寿命化に貢献します。

低リップル電圧と高速負荷過渡応答による安定した電源品質

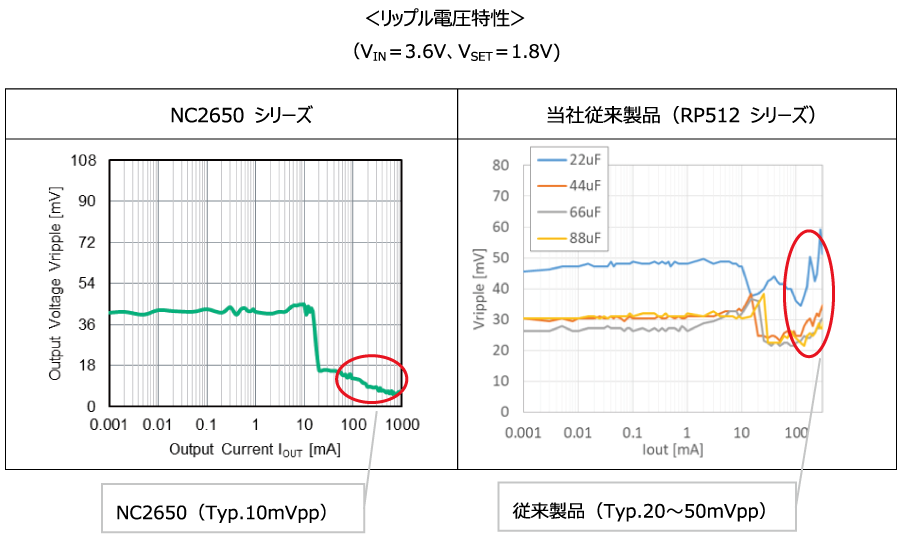

本製品は、低消費電力と両立が難しいリップル電圧特性において、Typ. 10mVpp(I_OUT＝500mA)の低リップルを実現しています。

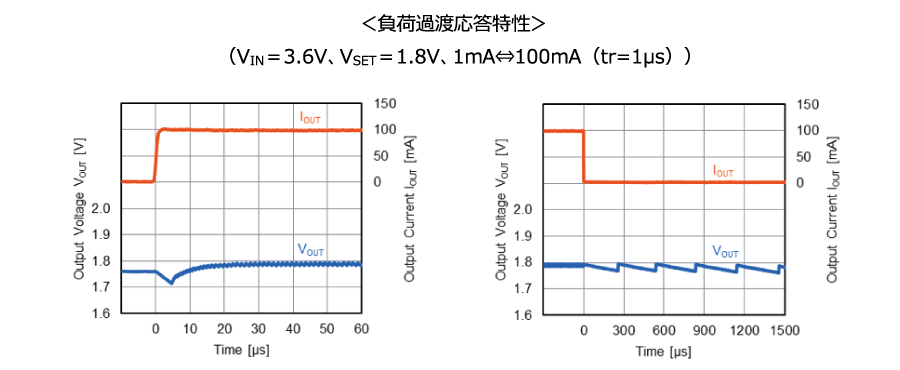

さらに、負荷過渡応答特性も改善し、従来製品と比較して電圧ドロップ量を半分以下に低減しました。
これにより、無線通信機器やセンサー機器などのノイズに敏感なシステムにおいても、安定した電源供給が可能です。

主な仕様（詳細はデータシートをご参照ください）

項目	NC2650 シリーズ
入力電圧範囲(V_IN)	1.8V to 5.5V（最大定格 6.5 V）
出力電圧範囲(V_SET)	内部固定タイプ：0.8V to 3.3V（0.1V 単位）
出力電圧精度	±1.0%（V_SET ≥ 1.2V） ±1.5％（V_SET < 1.2V）
自己消費電流	Typ. 85nA
効率	Typ. 85% (V_IN = 3.6V, V_OUT = 3.3V, I_OUT = 1µA) Typ. 95% (V_IN = 3.6V, V_OUT = 3.3V, I_OUT = 100mA)
リップル電圧	Typ. 10mVpp (I_OUT = 500mA)
動作温度範囲	Tj ＝ −40°C to 125°C
搭載機能	低電圧誤動作防止回路、サーマルシャットダウン、ソフトスタート、オートディスチャージ（バージョン選択）
パッケージ	WLCSP-6-ZA2　1.47 × 0.87 × 0.4 (mm)
