業界トップレベルの超高精度な過充電検出電圧

セル検出電圧範囲：

　　4.3V to 4.7V（NB7123シリーズ）

　　4.3V to 4.8V（NB7130シリーズ）

25°C 精度：±6.5mV

-20°C to 60°C 精度：±8mV

充電電圧の上昇傾向のなか、精度向上により安全性向上に貢献します。

業界トップレベルの高精度な充放電過電流・負荷短絡検出機能

「NB7123シリーズ」

　放電過電流検出電圧範囲：0.006V to 0.040V,  精度：±1.0mV

　充電過電流検出電圧範囲：-0.006V to -0.050V,  精度：±1.0mV

　負荷短絡検出電圧範囲：0.020V to 0.100V,  精度：±1.0mV
「NB7130シリーズ」

　放電過電流検出電圧範囲：0.006V to 0.050V,  精度：±0.75mV

　充電過電流検出電圧範囲：-0.006V to -0.050V,  精度：±0.75mV

　負荷短絡検出電圧範囲：0.020V to 0.080V,  精度：±1.0mV

　　　　　　　　　　　　0.081V to 0.125V,  精度：±2.0mV

過電流検出の低電圧化、高精度化によってセンス抵抗(R_SENS)の低抵抗化が可能となります。基板の発熱及び電池パックのインピーダンスを低減することで、大電流時の発熱を抑えてボードの熱設計を容易にします。

高精度な過放電検出電圧

セル検出電圧範囲：2.0V to 3.0V,  精度：±17mV

高精度のため電池容量を下限付近まで使用でき、電池の使用時間延長に貢献します。

高精度な0V充電禁止電圧

設定範囲：1.20V to 2.00V,  精度：±20mV

0V電池（低電圧電池）への充電は内部ショートの危険性があり、安全面から禁止電圧の高精度化を実現しています。

高精度な高温温度検出

設定温度範囲：40°C to 85°C,  精度：±2°C

外付けサーミスターとの組み合わせにより高精度な温度検出が可能となり、異常な温度から電池パックの保護を精度よくおこなうことで安全性向上に貢献します。

広温度範囲に対応

動作周囲温度範囲：-40°C to 105°C

使用温度の最大値を、従来の85°Cから105°Cに広げることによって、産業機器用途など高温にさらされる環境下においても正常な保護動作が可能になります。

超小型パッケージ

超小型・薄型のWLCSPパッケージを採用

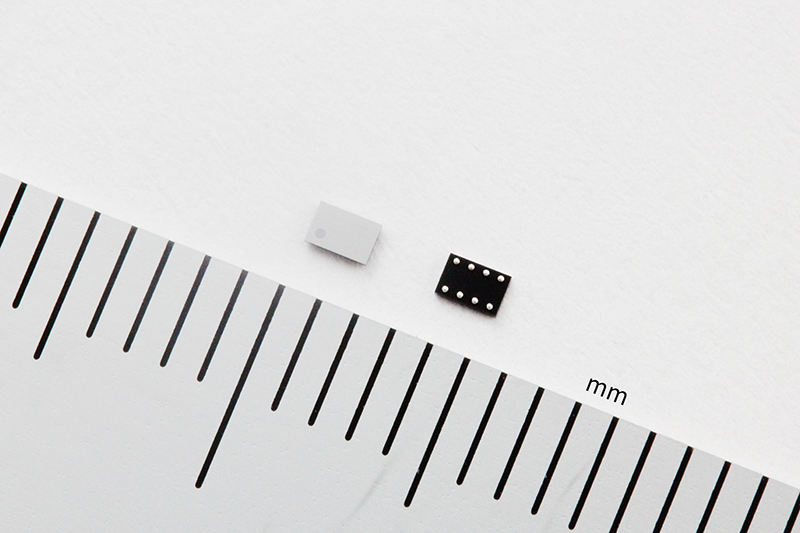

NB7123：WLCSP-8-ZA2(1.66×1.08×0.38mm)

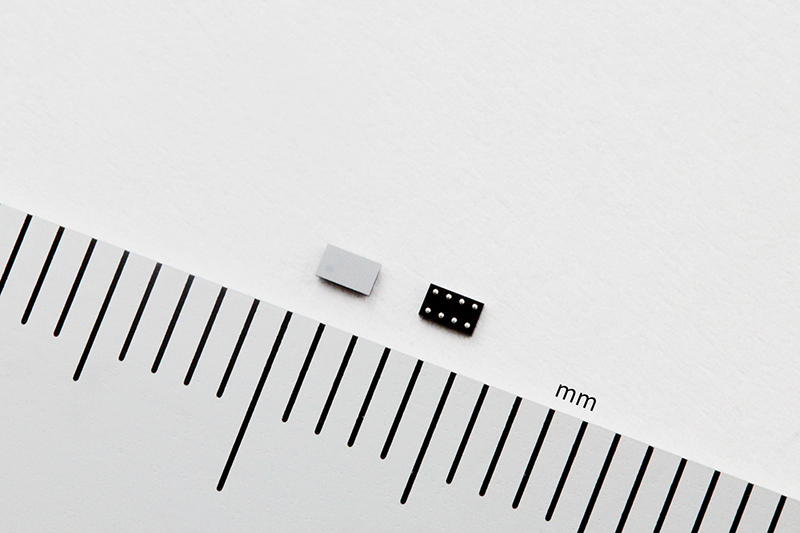

NB7130：WLCSP-8-ZA1(1.65×0.97×0.40mm)
