業界トップクラスの低ドリフト性能！高精度、低消費、入出力フルスイング、高EMC性能２回路入りオペアンプ「NL6002」発売

精密計測器ではモニタリング、制御、エネルギー効率の最適化のため、さまざまなセンサーが使われています。より精度の高い計測にはセンサーだけではなく、高精度で信頼性の高いオペアンプの存在が不可欠です。

NL6002は、1.6Vからの低電圧動作、低消費電流15µA/ch Typ.でありながら、入力オフセット電圧150µV max. 、オフセット電圧ドリフト0.9µV/°C max. 、高EMC性能を達成した高精度オペアンプです。

低電圧動作と低消費電流により、バッテリー駆動のセンサーにも適しています。NL6002は高精度なセンサーと組み合わせることで、お客さまの製品の性能と信頼性を向上させます。

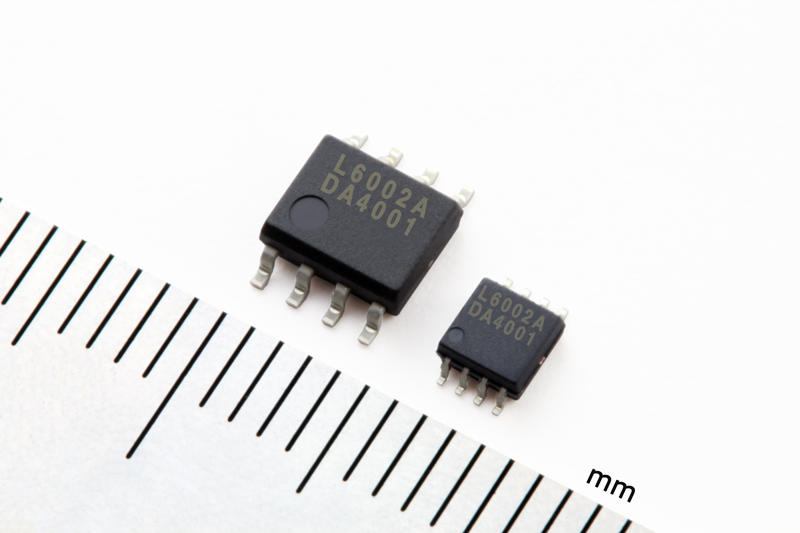

NL6002 (EMP-8-AN) (VSP-8-AF)

特⾧

1. リニア動作の低ドリフト技術により、幅広い温度範囲で誤差少なく増幅が可能

NL6002はXtended trimming という、独自のトリミング技術を採用し、低オフセット、低ドリフト特性を実現しています。
この技術により従来のトリミング方式では難しかった0.9µV/°C max. というドリフト性能を達成し、リニア動作のオペアンプで業界トップクラス(※1)の低ドリフト性能を誇り、幅広い温度範囲で誤差少なく増幅が可能です。

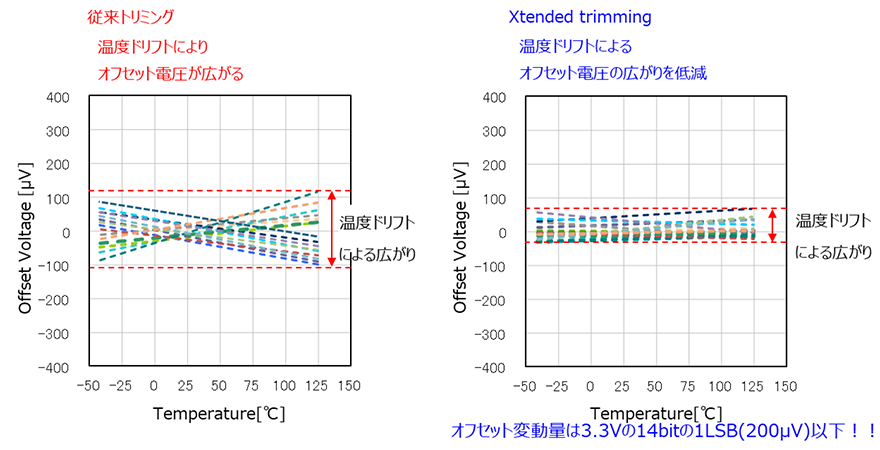

グラフ①は従来トリミングとXtended trimmingの温度ドリフトの比較になります。

※1 10月29日日清紡マイクロデバイス調べ

【グラフ①：従来トリミングとXtended trimmingの比較】

2. 低電圧動作(1.6V~)で入出力Rail-to-Rail

NL6002は低電圧動作かつ低消費電流のため、バッテリー動作の各種センサー向けアプリケーションに最適な特性を備えています。
また、入出力Rail-to-Railであることからバッテリー動作時で電源電圧が限られている場合でも、入力信号を効率的に処理できるため、システム設計の柔軟性を高め、さまざまなアプリケーションに対応することができます。

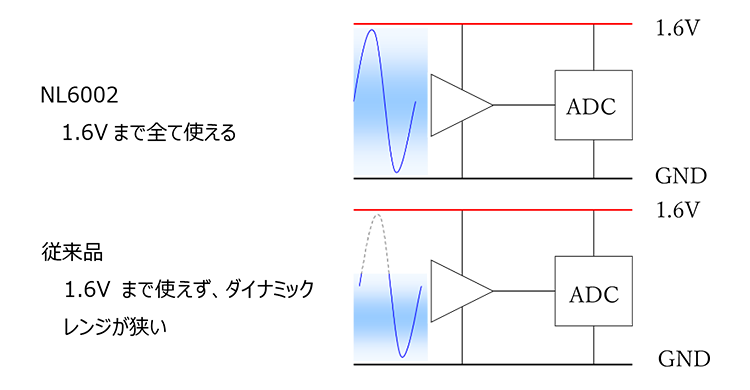

【グラフ②：従来品比較】

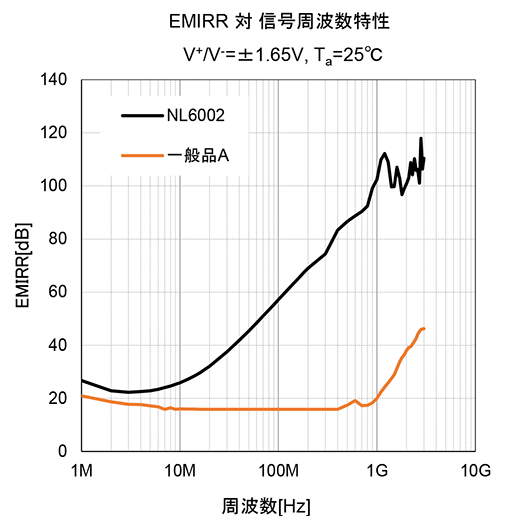

3. 高EMC性能で開発時の手戻りリスク低減、アプリケーションの安定動作に貢献

電磁ノイズは電子部品の動作に悪影響を及ぼし、電子部品の誤動作や故障の原因となります。またノイズ耐性評価で問題が発生すれば、原因解析から始まり、設計変更、さらに搭載部品の選定段階まで手戻りが発生します。
NL6002の高EMC性能は、手戻りリスクの低減やアプリケーションの安定動作に貢献し、産業機器センサーや工場などでの過酷な環境でも安心してお使いいただけます。
