IO-Link通信に必要な機能を業界最小パッケージで実現 IO-Link　デバイストランシーバー「ND1160」発売 -

IO-Link通信に必要な機能を業界最小パッケージで実現　IO-Link　デバイストランシーバー「ND1160」発売

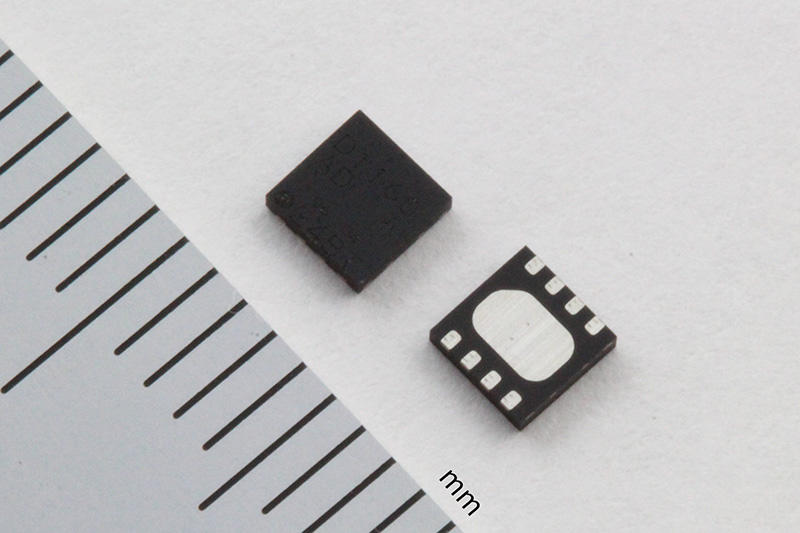

小型リードレス　DFN3030-8-GG
(3.0×3.0×0.75 mm)

昨今、生産現場では労働人口の減少による生産性の向上、非効率な生産工程の改善、製造装置の稼働状況のモニタリングなどが必要とされています。そのような状況で、インダストリー4.0などにより、FA(Factory Automation)をはじめとする工場内IoTが注目されています。中でもIO-Linkは重要な通信技術とされており、国際規格 IEC61131-9（※1）で定義されている１：１の通信プロトコルです。ND1160により、今後のセンサーアプリケーションに欠かせないIO-Link対応を容易に実現できます。

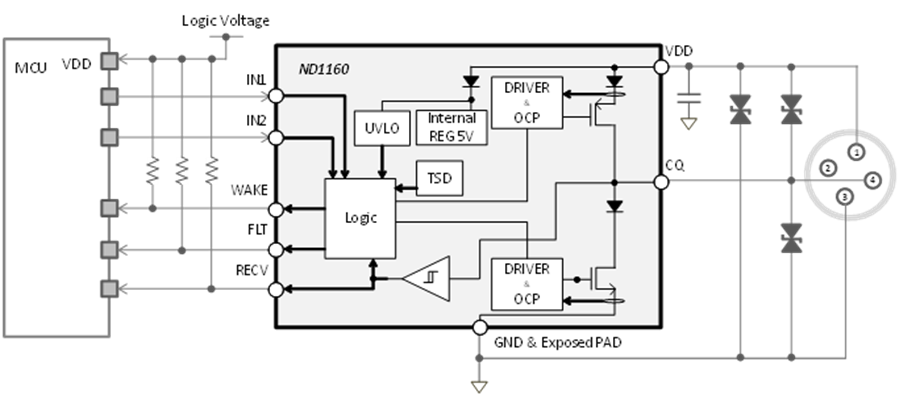

ND1160は、IO-Link通信に必要最低限な機能を盛り込んだ仕様で小型／薄型パッケージ(DFN3030-8-GG、WLCSP-12-ZA1)を実現し、最適な外付け部品との組み合わせにより高精度なパフォーマンスを達成できます。入力端子の論理により、ハイサイド、ローサイド、プッシュプル動作が設定可能で、接続されたデバイスのステータスを検出できます。
また、最新規格230.4kbpsに対応し、大電流容量(200mA)で動作電圧(8.5V～36V)も広範囲です。さらに過電流フラグ／保護(<500mA)、逆流保護、サーマルシャットダウン、ウェイクアップ検出の機能を内蔵しています。

（※1）センサーやアクチュエーターをデジタル信号で上位ネットワークに接続する産業用インターフェース規格

特⾧

1. IO-Link通信規格に準拠し、高速通信可能

4.8kbps、38.4kbps、230.4kbps対応により高速通信が可能です。

2. 必要最低限な機能に絞り業界最小サイズで実現

IO-Link通信に必要最低限な機能を盛り込み、LEDドライバー、LDO、DC/DCコンバーター、DI/DO専用端子（デジタル入出力端子）などを省き、業界最小サイズ(WLCSP-12-ZA1)（※2）を実現しました。また、自由な外付け部品によりセンサーの種類によらないフレキシブルで使いやすい仕様となっています。

（※2）弊社調べ

3. 小型パッケージのラインアップ

小型リードレス　DFN3030-8-GG
(3.0×3.0×0.75 mm)

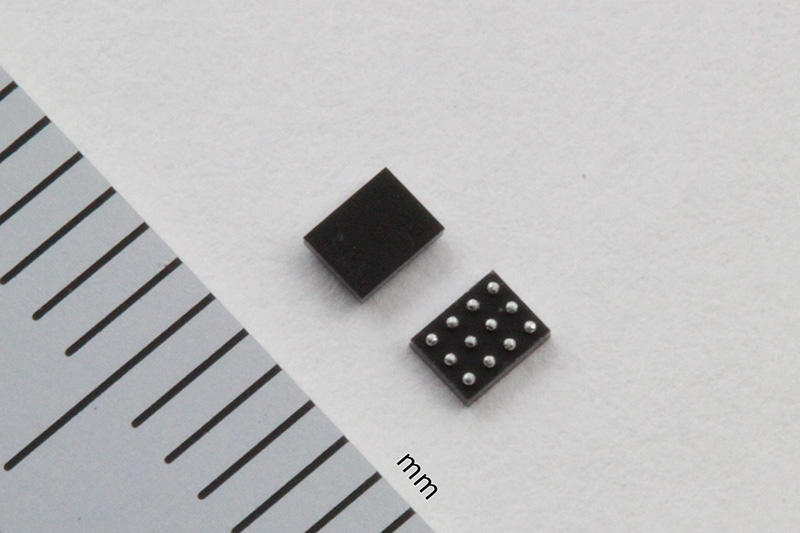

超薄型&超小型リードレス　WLCSP-12-ZA1
(1.76×2.26×0.65 mm)（開発中）

主な仕様（詳細はデータシートをご参照ください）

項目	ND1160シリーズ
IO-Link 規格	準拠
動作温度範囲(Ta)	-40°C ～ 125°C
絶対最大定格電圧	60 V
推奨動作電圧範囲	8.5 V ～ 36.0 V
出力電流	200 mA(min)
過電流保護機能内蔵	<500 mA
パッケージ	DFN3030-8-GG(3.0×3.0×0.75 mm) WLCSP-12-ZA1(1.76×2.26×0.65 mm)
入出力インターフェイス	SPI
