ウォッチドッグタイマ　出力電圧上下監視リセット機能付き LDOボルテージレギュレータ「NP4271」シリーズ発売 -

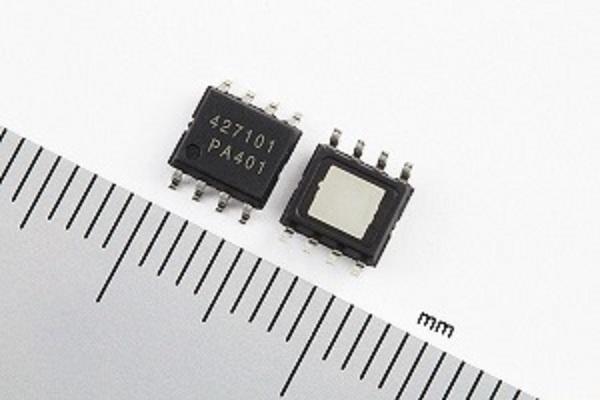

ウォッチドッグタイマ　出力電圧上下監視リセット機能付き LDOボルテージレギュレータ　　　　　　　　　　　「NP4271」シリーズ発売

車載機器向け車載で重要視されている機能安全用途に最適！

近年、自動車の機能安全設計の要求により、システムの安定動作や故障の早期発見の為に、電圧監視機能の追加や、冗長設計を必要とする電子制御のアプリケーションが増加しています。
これに伴い、マイコン(MCU)を外部から監視するウォッチドッグタイマ(WDT)や出力電圧監視リセット機能に対する高精度の要求が増えています。

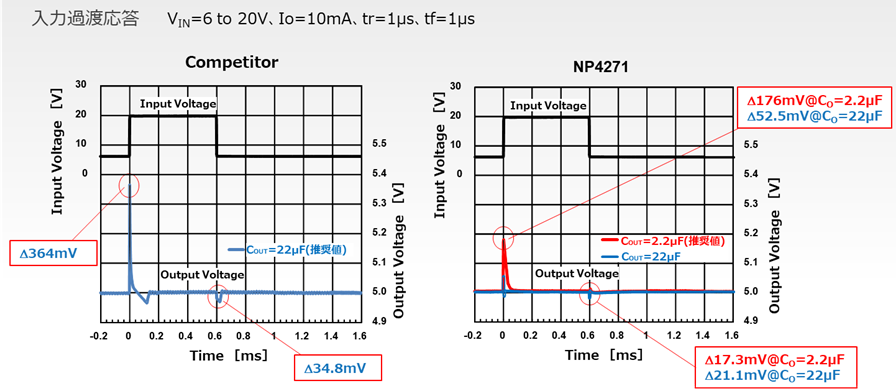

「NP4271」シリーズは、時間設定精度に優れたWDTと、高精度な出力電圧上下監視リセットと、過渡応答特性に優れた出力電流500mAのLDOを1チップ化することでシステムの小型化に貢献し、機能安全に必要な安定動作や安全性を高めたシステムの構築が可能な製品です。

LDOの入力電圧は4.0V to 40Vで動作が可能で、出力電圧のバリエーションは3.3V又は5.0Vの2種類あり、出力電圧：±2.0%の高精度を広い条件(V_IN＝6V to 40V, Io=5mA to 500mA, Ta=-40°C to 125°C)で満たすことが可能です。

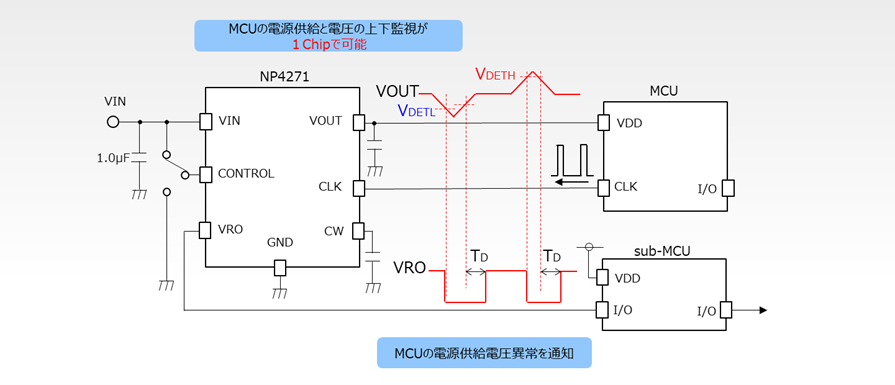

出力電圧の監視リセットはLow側とHigh側の両方を監視するAバージョンと、Low側のみを監視するBバージョンの2種類があり、Low側検出精度：V_DETL ± 2.0% (Ta=-40°C to 125°C)、High側検出精度：V_DETH ± 5.0%(Ta=-40°C to 125°C)となります。
WDTの時間設定精度は、WDT監視時間：±20% (Ta=-40°C to 125°C)、WDTリセット時間：±20% (Ta=-40°C to 125°C)と高精度な為、システムの安全性向上や、部品選定自由度に貢献します。

想定アプリケーションは、ヘッドライトやエアコンパネルの車載ECU等があり、NP4271の品質グレードは、シャシー・ボディコントロール、コクピット系向けのPグレードとなります。
