製品概要
ホスト評価ボード(Host Compliance Board)はHCBとも呼ばれるボードで、以下のことが可能です。
・光トランシーバーモジュールと同形状のインターフェースがあり、ネットワーク機器にそのまま挿入が可能
・全レーン分の同軸コネクターがあり、簡単に外部との電気信号インターフェースが可能
・ネットワーク機器における光トランシーバーモジュール用ポートの性能評価をおこなうのに最適
製品使用用途

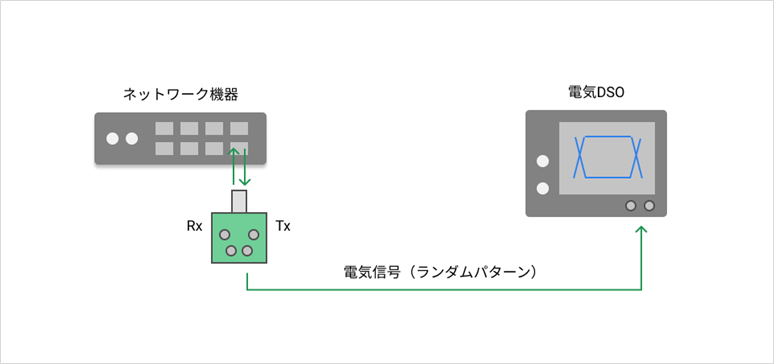

ホスト評価ボードを使って、ネットワーク機器の光トランシーバーモジュールポートから出力される電気波形を直接評価
フォームファクター ごとの製品ラインナップ
|
製品名 |
フォームファクター |
データレート |
|
ML4023 |
SFP28/SFP112 |
bps |
|
ML4022-HCB |
SFP-DD |
2x50Gbps |
|
ML4020 |
QSFP28/56/112 |
4x28/56/112Gbps |
|
ML4062-HCB |
QSFP-DD |
8x56/112Gbps |
|
ML4064-HCB |
OSFP |
8x56/112Gbps |
SFP28/112
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4023 |
|
2.92mm |
- |
28Gbps |
|
ML4023-N(Narrow body type) |
|
2.92mm |
- |
28Gbps |
|
ML4023-112 |
|
2.4mm |
1.85mmコネクタ |
112Gbps |
QSFP28/56/112
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4020-MXP |
|
MXP |
- |
4x28Gbps |
|
ML4020-N-MXP(Narrow body type) |
|
MXP |
- |
4x28Gbps |
|
ML4020-MSPM |
|
Multi-SMPM type A |
- |
4x28Gbps |
|
ML4020-N-MSMPM(Narrow body type) |
|
Multi-SMPM type A |
- |
4x28Gbps |
|
ML4020-K-56 |
|
2.92mm |
- |
4x56Gbps |
|
ML4020-112 |
|
2.4mm |
1.85mmコネクタ |
4x112Gbps |
QSFP-DD
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4062-HCB |
|
2.92mm |
2.4mmコネクタ |
8x50Gbps |
|
ML4062-BO |
|
MXP |
- |
8x50Gbps |
|
ML4062-HCB-112 |
|
2.4mm |
1.85mmコネクタ |
8x112Gbps |
|
ML4062-HCB-112-MXPM70 |
|
MXPM70 |
- |
8x112Gbps |
|
ML4062-CHCB-112 |
|
2.4mm |
1.85mmコネクタ |
8x112Gbps |
OSFP
|
型番 |
外観 |
コネクタ |
オプション |
データレート |
|
ML4064-HCB |
|
2.92mm |
2.4mmコネクタ |
8x50Gbps |
|
ML4062-HCB-112 |
|
2.4mm |
1.85mmコネクタ |
8x112Gbps |
|
ML4064-HCB-112-MXPM70 |
|
MXPM70 |
- |
8x112Gbps |
|
ML4064-CHCB-112 |
|
2.4mm |
1.85mmコネクタ |
8x112Gbps |
「測定器を使ってネットワーク障害を解決する方法」を技術記事で解説しています
実際に発生したネットワーク装置におけるリンク障害を題材に、トラブルシューティングの一例としてスイッチと光トランシーバーモジュールの双方に原因があることを測定器で見出した例をご紹介します。
測定器を実際現場でどのように活用すべきなのか、気になる方はぜひご覧ください。
この記事もよく読まれています
「光トランシーバーモジュール」がどのような物か、
「光トランシーバーモジュールの種類」「光トランシーバーモジュールにアクセスするインターフェース」「光ファイバーの種類」「規格と距離の関係」
の4点に分けて解説しています。
