PCIe対応Lattice FPGAとは ~ なぜLatticeなのか? ~

Lattice FPGAは低消費電力・小型パッケージ・柔軟な設計変更が可能という特長を持ち、産業機器、通信、車載、医療など多様な分野で採用されています。
特にPCIeインターフェースを必要とするアプリケーションにおいて、以下のメリットがあります。

• ◎多世代対応: PCIe Gen1〜Gen4まで幅広くサポート可能な小~中規模ロジックFPGA
• ◎柔軟な構成: x1、x2、x4、x8など用途に応じた帯域幅、小型パッケージ等の選択が可能
• ◎充実した開発環境: IPコア、評価ボード、デモデザインが揃っており、設計初期段階から動作検証が可能
• ◎低消費電力設計: 組込み機器やバッテリー駆動デバイスに最適

PCIe対応デバイス一覧

主要製品ラインナップ

以下はPCIe対応Lattice FPGAの主要製品ラインナップです。各デバイスの対応世代、リンク幅、パッケージサイズ、プロセスノードなどを一覧でご確認いただけます。

概要
• デバイスファミリー（ECP5UM、ECP5UM-5G、CrossLink-NX、XO5T-NX、Certus-NX、CertusPro-NX、Avant-G、Avant-X）
• 対応PCIe世代（Gen1〜Gen4）
• 対応リンク幅（x1、x2、x4、x8）
• データレート（2.5Gbps〜16Gbps）
• パッケージサイズ（9mm ~17mm四方）
• 最大User I/O数（191 ~554)
• リリース年（2014 ~ 2024)
• プロセスノード（40nm / 28nm FD-SOI / 16nm）

評価ボード・IPコア・デモデザイン ~すぐに試せる評価環境~

各デバイスには評価ボードとIPコア、デモデザインが用意されており、PCIe通信の動作確認を行えます。

概要

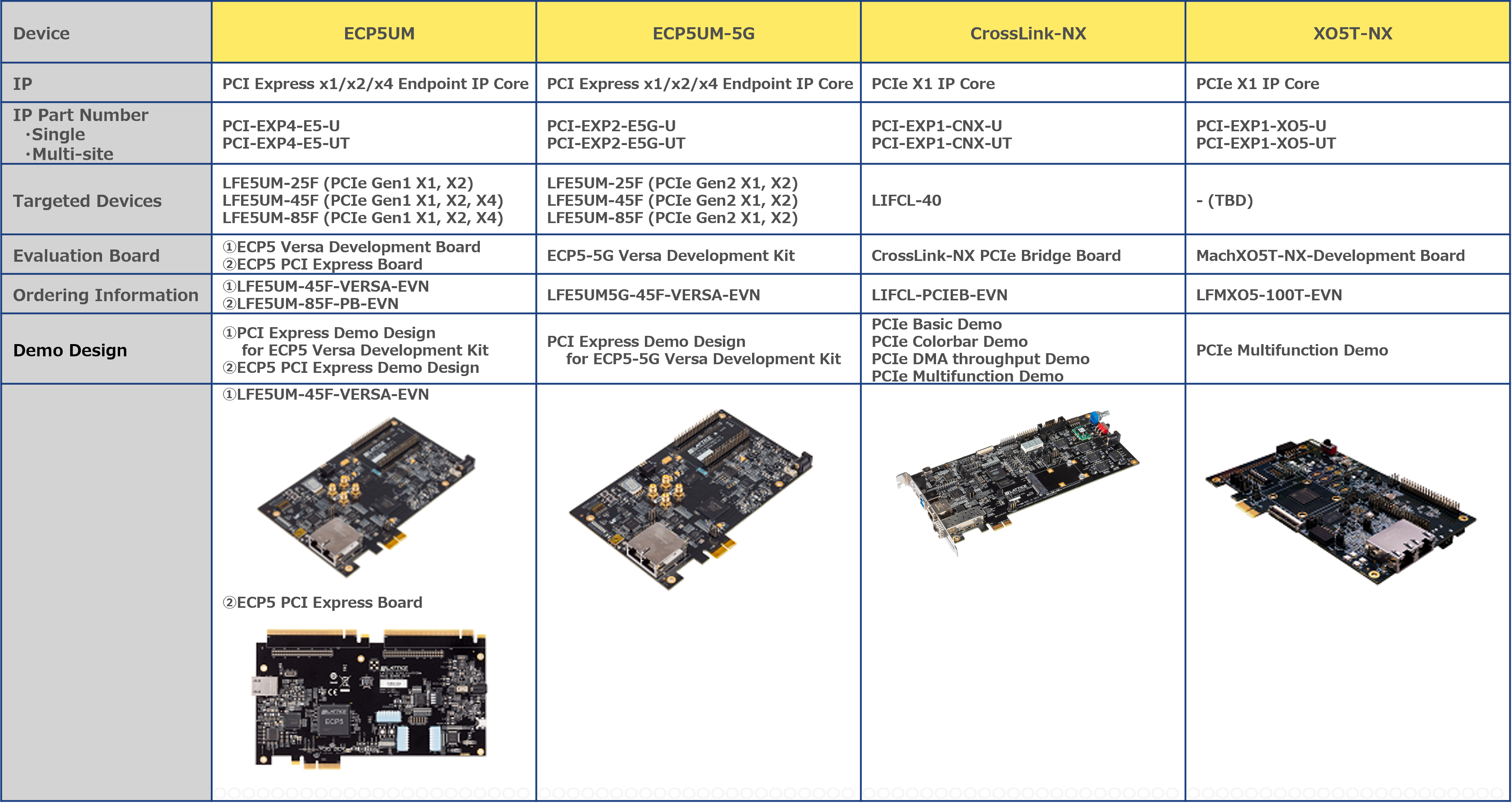

■ ECP5UM/ECP5UM-5G

• 評価ボード:ECP5 Versa Development Board, ECP5 PCI Express Board
• 対応IP: PCI-EXP4-E5 / PCI-EXP2-E5G
• デモデザイン: PCI Express Demo Design for ECP5 Versa Development Kit

■ CrossLink-NX

• 評価ボード:CrossLink-NX PCIe Bridge Board
• 対応IP: PCI-EXP1-CNX
• デモデザイン: PCIe Basic Demo、PCIe Colorbar Demo、PCIe DMA throughput Demo、PCIe Multifunction Demo

■ XO5T-NX

• 評価ボード:MachXO5T-NX-Development Board
• 対応IP: PCI-EXP1-XO5
• デモデザイン: PCIe Multifunction Demo

概要

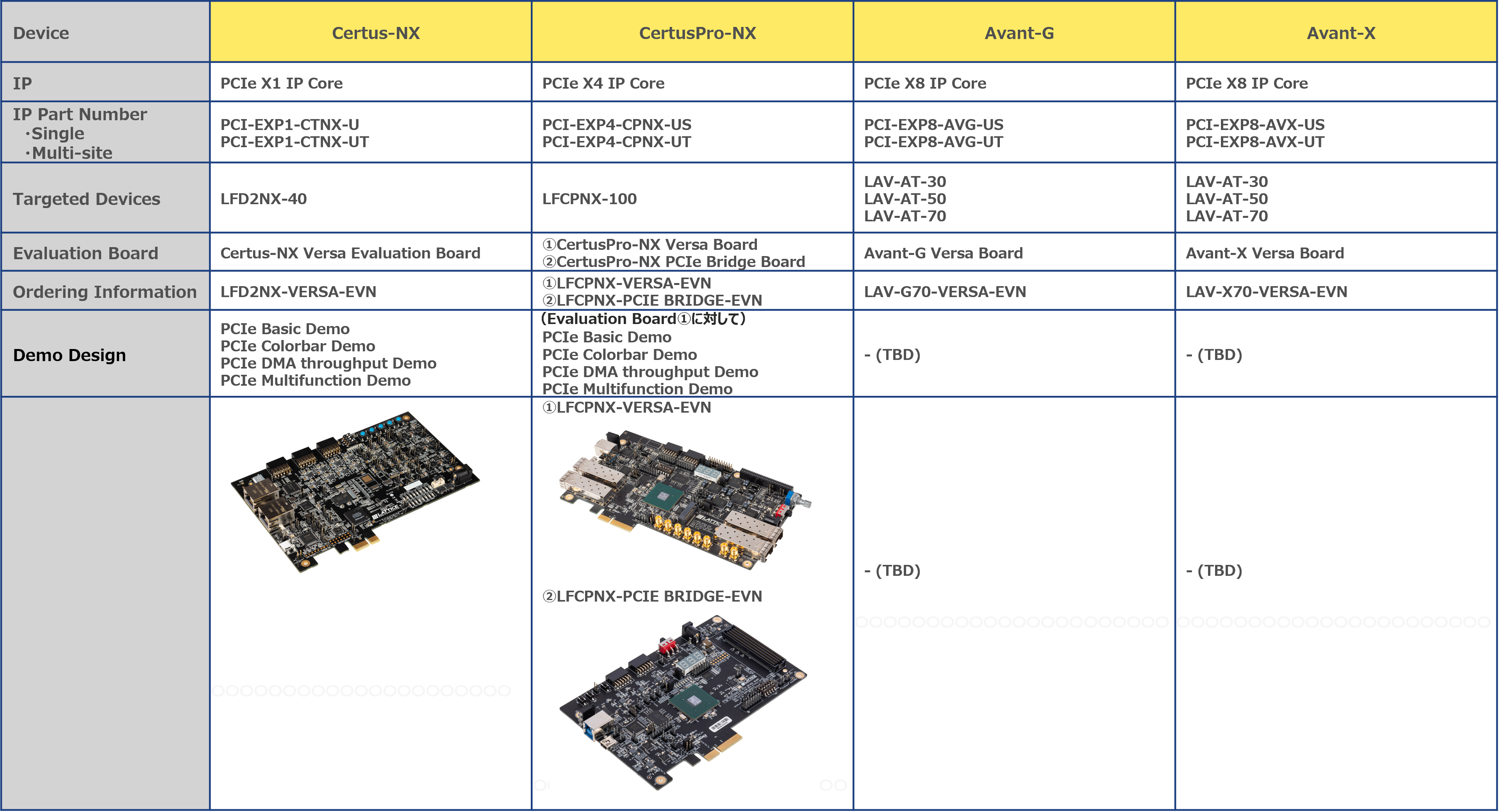

■ Certus-NX

• 評価ボード:Certus-NX Versa Evaluation Board
• 対応IP: PCI-EXP1-CTNX
• デモデザイン: PCIe Basic Demo、PCIe Colorbar Demo、PCIe DMA throughput Demo、PCIe Multifunction Demo

■ CertusPro-NX

• 評価ボード:CertusPro-NX Versa Board, CertusPro-NX PCIe Bridge Board
• 対応IP: PCI-EXP4-CPNX
• デモデザイン: PCIe Basic Demo、PCIe Colorbar Demo、PCIe DMA throughput Demo、PCIe Multifunction Demo

■ Avant-G / Avant-X

• 評価ボード:Avant-G Versa Board / Avant-X Versa Board
• 対応IP: PCI-EXP8-AVG/ PCI-EXP8-AVX
• デモデザイン: (TBD）
