製品概要
L-ASC10は電圧/電流/温度の監視制御が統合的に可能なPower Managementデバイスです。システム内に小型CPLDや中規模FPGAが存在する場合、Lattice FPGA（XO2/XO3/XO3D/ECP5）とL-ASC10を併用頂くことで、システム全体の省スペース化/低コスト化を図りながらPower Management Solutionの提案が可能です。L-ASC10の実現可能機能はPlatform Manager 2と差異はありません。
搭載しているハードウエアと機能
PLD
小型/低コスト化を図っており、L-ASC10はPLD領域を有しません。Lattice FPGA (XO2/XO3/XO3D/ECP5)からLattice独自のASC-I/Fを介して各種コントロールを行います。コントロールを行うFPGAは、電源制御と同時に、任意のユーザーロジックで並列動作可能です。（電源制御部はサブ開発ツールPlatform Designer上でGUIで設計いただき、ユーザーロジックと共に設計開発ツールDiamond上で統合されます。）
Voltage Monitor Input
10chのアナログ電圧入力が可能です。各入力Portには電圧監視用コンパレーターが接続しています。コンパレーター出力をシーケンスへ組み込むことで、実電圧に基づいたシーケンス作成や、システム動作時の電圧異常監視を行うことが可能です。0V~5.75Vの監視が可能で、コンパレーターには最大368個のトリップポイントを設定可能であり、15-20mV単位の高分解能での監視設定が可能です。また、1chあたり2個のコンパレーターを有しており、ウィンドウでの監視が可能です。なお、規定範囲外電圧（負電圧含む）の監視も外部回路を設置することで可能であり、Lattice社HPに参考ドキュメントが掲載しています。
Fault Log
任意の監視信号をトリガーとして設定することで、システム異常/兆候を検知し、各種監視信号のコンパレーター出力値を内蔵EEPROM内に記録することが可能です。I2C Interfaceを介して記録をReadすることで、故障時などの各種解析に役立ちます。また、任意の外部SPI Flashへの記録もサポートしており、記録数を増やすことが可能です。
Current Monitor Input
2chの電流監視が可能です。電源供給回路中の数ミリΩsense抵抗の両端をL-ASC10に接続する形になりますが、デバイスに増幅回路を内蔵し、ボード上に増幅回路を必要とせず、省スペースでの電流監視が可能です。
Temperature Monitor Input
2chの温度監視が可能です。ボード上などのThermal DiodeをL-ASC10のPortに接続する形になります。
Fan Control
システム内に冷却Fanを設置している場合、L-ASC10から出力するPWM信号をFanのドライバーなどへ入力することで、システム消費電力やボード温度に応じたFan回転制御を容易に行うことが可能です。サブ開発ツールPlatform Designer上で、GUI操作のみでFan回転用PWM信号の周波数/Dutyを設定可能です。また、Dutyは３種類の設定を持つことが可能で、上述Current/Temperature Monitor信号を含め、任意の信号で設定を切り替えることが可能です。
Open Drain Output
10chの5VトレラントのOpen Drain出力Portを有します。DC/DCコンバーターのEnable Port等に入力することでシーケンス制御が可能です。加えて、4chの12VトレラントのOpen Drain出力Portを有し、MOSFETドライブも可能です。
ADC
10bit ADCを実装し、電圧/電流/温度の各入力値を外部からI2C Interfaceを介してRead可能です。
TRIM Control
4chのトリムアウトプットを有します。トリムポートを有するDC/DCコンバーターへ接続することで、±1%以下の精度で出力電圧を安定させることが可能です。L-ASC10内で監視電圧をADCで読み取った上でフィードバックを行うため、安価なDC/DCをご使用しつつも温度下/経年による安定した出力が見込めます。また、出力値は1chあたり4セット保持可能ですので、出荷検査における上下限検査にも使用可能です。
製品使用例
下図はあくまでも一例のため、実現可否については、本ページ下のお問い合わせボタンからお気軽にご連絡ください。

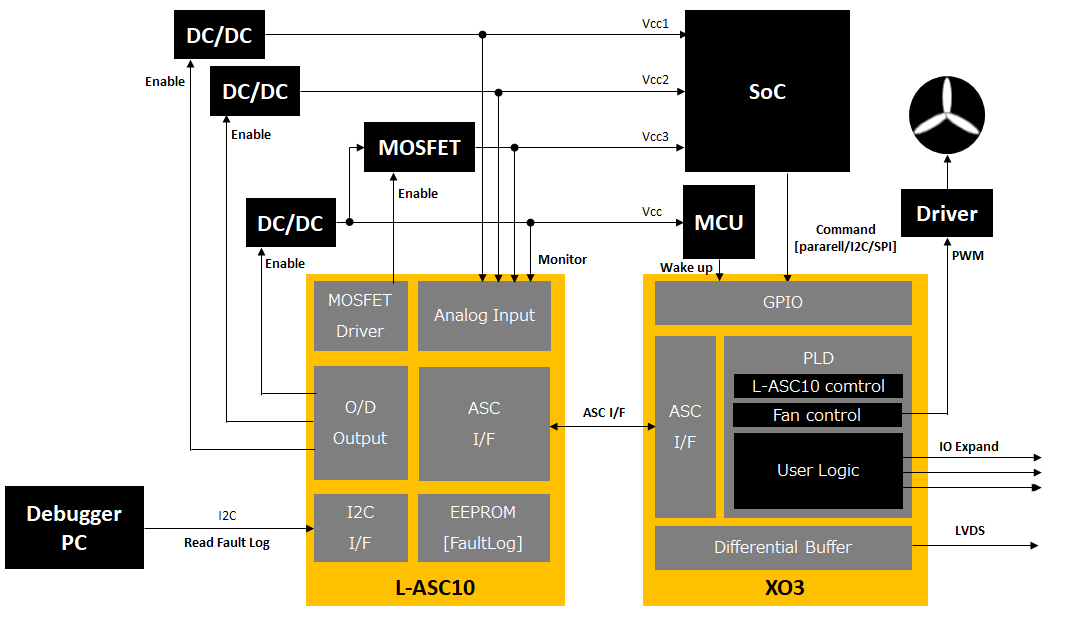

システム構成の一例です。Lattice XO3をIO ExpandやI/F Conversionで使用して頂きながら、L-ASC10を使用する事で小型低コストでのPower Managementが可能です。
製品ラインナップ
|
Hardware Mangement Controller |
|
| パラメーター |
L-ASC10 |
| Voltage Monitioring Inputs |
10 |
| Current Monitioring Inputs |
2 |
| Temperature Monitioring Inputs |
2 |
| Number of Trimmiing Channels |
4 |
| MOSFET Drives |
4 |
| On-Chip Non-Volatile Fault Log |
✔ |
| Number of LUTs |
ー |
| Distributed RAM（kbits） |
ー |
| EBR SRAM（kbits） |
ー |
| Number of EBR Blocks（9 kbits） |
ー |
| User Flash Memory（kbits） |
ー |
| Number of PLLs |
ー |
| Communication I / F |
I2C |
| Programming Interface |
I2C |
| Operationg Voltage |
3.3 V |
| 48-pin QFN（7 x 7） |
9（Digital Input本数） |
EBRはEmbedded Block RAMの略
