製品概要

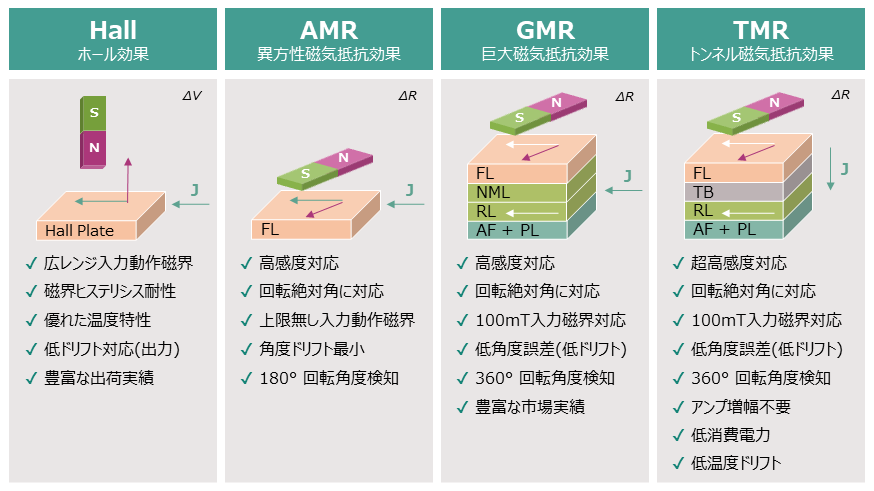

インフィニオン社のセンサー群、XENSIV™シリーズの磁気式位置センサーの中でも角度センサーは幅広いポートフォリオにて、ホール、AMR (異方性磁気抵抗)、GMR (巨大磁気抵抗)、TMR (トンネル磁気抵抗) 技術を適用した高精度磁気角度センサー製品を取り揃えております。

車載・産業・民生向けの回転アプリケーションに適したSingle ChipおよびDual Chipのソリューションで構成されており、特に機能安全レベルが厳しい車載アプリケーションには、ASIL-Dに準拠したドキュメント類を取り揃えている製品もご用意しております。

製品特徴

• 出力方法、xMRテクノロジーによる豊富なラインナップ
• 回転検出のアプリケーションに幅広く対応可能
• Single Chip、Dual Chipのラインナップ
• アナログ出力：差動Sin、Cosによる検出信頼性の向上
• デジタル出力：多岐にわたる通信インターフェースに対応可能
• 15Bit分解能での角度検出
• ISO 26262 compliant / ready 製品
• 車載、産業、民生の幅広いアプリケーションに適したラインナップ

ISO 26262 compliant / readyとは

高い機能安全レベルを求められるアプリケーション向けに、インフィニオン社では
ISO 26262の要求を満たす製品のラインナップをご用意しております。

ISO 26262 compliant 製品はセーフティプランに準拠して設計され、ISO 2626に完全準拠した製品となり、ISO 26262 ready の製品は製品自体 ISO 26262 に準拠して設計はされておりませんが、追加資料が準備されているため機能安全サポートが可能な製品となります。

各製品の対応状況につきましては下記ラインナップ表の ”Classification” 列をご参照ください。

ホールセンサー

従来はxMRセンサーのラインナップのみでしたが、ホール効果を用いた角度センサーのラインナップが加わりました。

内燃機関を搭載した自動車の電動化が進み、電気自動車の電動メインドライブが導入されることにより浮遊磁場による電磁干渉の可能性が継続的に高まり、電子サブシステムに問題を引き起こす可能性が出てきました。それに対し、空間的に分離されたホールセルは浮遊磁場の堅牢な測定を可能にするため、シャーシの高さ、ペダルの位置、ステアリング角度検知などのアプリケーション向けに開発されました。信号調整回路とデジタル信号処理ユニットがセンサーチップに実装され、デジタルインターフェースを介して角度情報を提供する浮遊磁場堅牢な角度センサーです。

AMRセンサー

超高精度で高速な180°角度測定アプリケーションに最適なセンサーです。用途分野は、ポンプ、ワイパー、ブレーキなどのBLDC モーターから、バルブ、フラップ、ペダルの位置測定など、高い機能安全レベルを求められるアプリケーションまで多岐に渡りご検討いただけます。

AMR/GMR (Dual Chip) センサー

AMRとGMRの2種類のチップを搭載することにより冗長対応した角度センサーで、特に高い冗長性を求められるアプリケーション向けに設計されております。高精度な異方性磁気抵抗 (AMR) センサーと360°検出可能な巨大磁気抵抗 (GMR) センサーの技術と特長を組み合わせることにより、高度な角度検出を実現します。

GMRセンサー

使いやすいSingle Chipおよび冗長性に優れたDual Chip製品のラインナップがございます。SENT、PWM、SPC、SPIなどのさまざまなインターフェースに対応した製品が用意されており、幅広いアプリケーションへの適応が可能です。シンプルなプラグアンドプレイ機能として事前設定および校正されているためすぐに使用することができ、柔軟性が高く、高い機能安全レベルを必要とするアプリケーションにも最適です。また、温度ドリフトやライフタイムを含めて1°未満の非常に小さい角度誤差で、非常に高精度のセンシングを実現します。

TMRセンサー

高感度で広い出力電圧レンジを実現するTMRセンサーは高速・差動出力のアナログ角度センサーです。特に高い機能安全レベルを求められるステアリングなどのアプリケーション向けに設計された車載向け角度センサーは、BLDCモーター、ポンプ、ワイパーなどの一般的なアクチュエーターやモーター制御用としても使用可能です。また、低温度ドリフトや低消費電流が要求されるアプリケーションに最適な製品となります。

開発ツール / ドキュメント

Infineon社では、磁気センサーの検討を加速させる便利な開発ツールやドキュメントをご用意しております。

評価キット / 評価ボード

直ぐにお試しいただけるような評価キット/評価ボードをご用意しております。

ご興味がございましたら是非一度お問い合わせください。

”add-on" 評価キット

さまざまなユースケースに対応するアドオンをご用意しております。非常に使いやすく、”2GO” キットに取り付けが可能です。

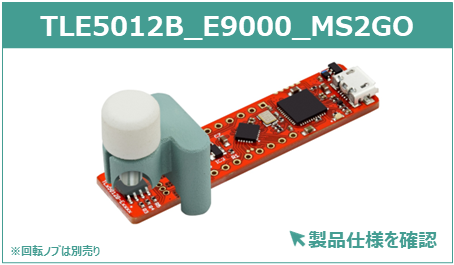

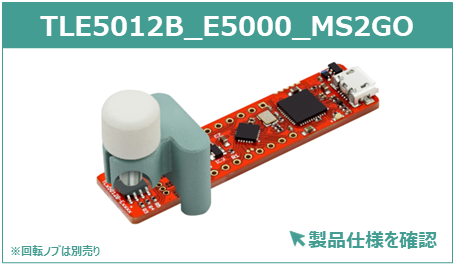

"2GO" 評価ボード

ARM® Cortex™-M0 CPUと組み合わせた1つのInfineonセンサーが搭載されている評価キットとなり、USB接続による高速評価が可能です。

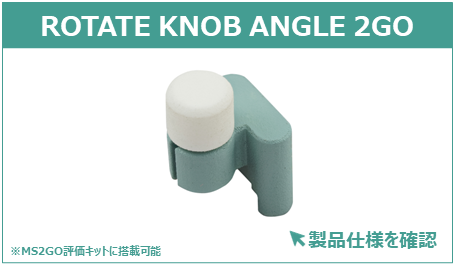

なお、別売りの回転ノブはGMRセンサーのTLE5012Bシリーズの2GOキットに取り付けることができ、ノブ自体には磁石があらかじめ取り付けられているため、2GOキットと簡単に組み合わせて角度測定の回転動作をシミュレーションできます。

プログラマーボード/サテライトボード

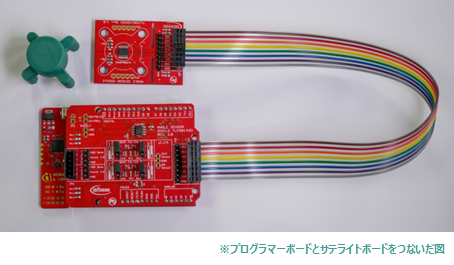

GMRセンサーのTLE5014シリーズの評価キットはそれぞれ、プログラマーボード (スタックオンシ​​ールド付きのマイクロコントローラー XMC1100 ブートキットを含む) と、それぞれのTLE5014 GMRセンサーをホストするサテライトボードの2つの要素で構成されております。

サテライトボードはケーブルでプログラマーボードに接続されます。使いやすさのアプローチの一環として取り付けられた磁気回転ノブも提供しており、特定の磁石の設計、選択、配置を行う必要がございません。こうしたアドオンにより、高速評価とプラグアンドプレイ体験が可能になります。

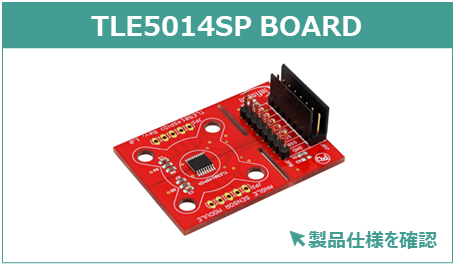

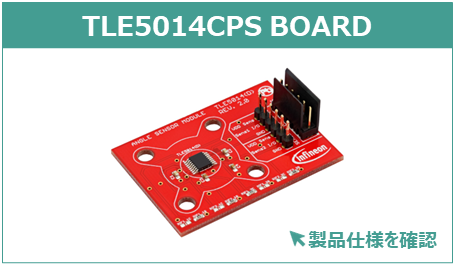

BOARD：サテライトボードのみ

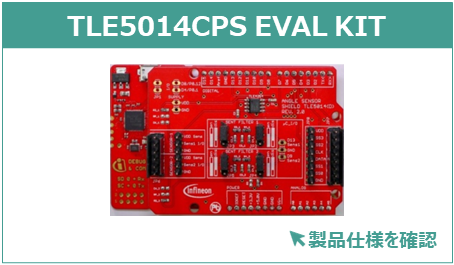

EVAL KIT：プログラマーボードとサテライトボードがセット

評価キット

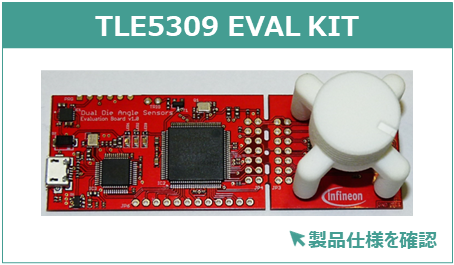

AMRとGMRの2種類のチップを搭載することにより冗長対応した角度センサーのTLE5309シリーズの評価キットとなります。
製品紹介ページからダウンロードできるソフトウェアを使用することにより、TLE5309に実装された2つの独立したチップの測定結果を比較することが可能です。

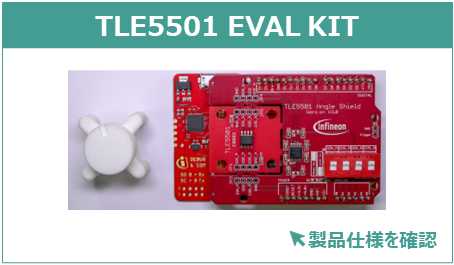

TMRセンサーのTLE5501シリーズの評価キットとなります。
TLE5501はシールドの「ブレークアウト」領域にはんだ付けされており、必要に応じてシールドから簡単に取り外して別のアプリケーションで使用が可能です。
シールドにはセンサーの機能を実証するために使用できる磁気ノブ用の取り付け穴があり、ボード上に電圧バッファーも用意されているため、適切なDIPスイッチ設定を選択することで、センサーの出力をオプションでバッファーできます。

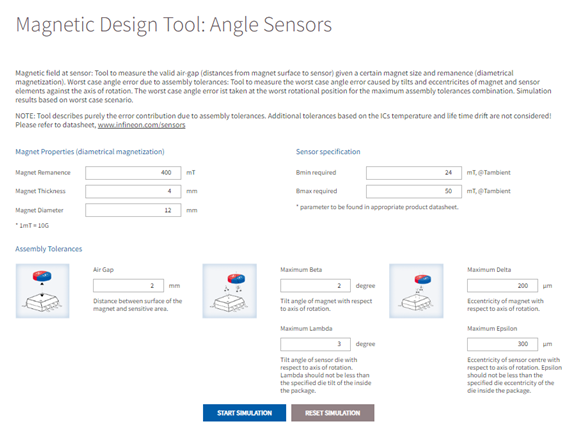

磁気デザインシミュレーションツール

センサーとセットでご使用される磁石についてのシュミレーションツールにて、磁石のデザインの検証が可能です。

特定の磁石サイズと残留磁化（径方向の磁化）を考慮した有効なエアギャップ（磁石表面からセンサーまでの距離）や、回転軸に対する磁石やセンサー素子の傾きや偏心によって生じるワーストケースの角度誤差をシミュレーションすることができます。

※このシミュレーションツールは、純粋に組み立て公差による誤差のシミュレーションとなりますので、センサー素子の温度と寿命ドリフトに基づく追加の許容誤差は考慮されておりません

Angle Sensors Magnetic Design Tool
