こちらのページではインフィニオン社が提供する車載用マイコンである「AURIX™ TC3xxシリーズ」の概要を紹介し、車載アプリケーションを開発されるお客様へどのようなソリューションが提供可能かを説明しております。

目次

1. AURIX™ TC3xxシリーズの概要

AURIX™とは

AURIX™ とは、インフィニオン社の車載用高性能マイコン製品ファミリーの総称で、TC3xxシリーズはAURIX™ファミリーの第2世代です。

AURIX™ TC3xxシリーズはリアルタイム性に優れたインフィニオン社独自の32-bit統合アーキテクチャーの「TriCore™」を利用したCPUを搭載しています。車載アプリケーション向けに特化して設計されていることから、高性能と安全性を備え、最大6コア、300MHzで高速に動作します。ISO 26262で定義されたASIL-D(機能安全最高水準)を満たし、HSMを搭載することにより、EVITA-Full(セキュリティ最高水準)を満たすことが可能な製品です。

最大スペックまとめ

項目 詳細
CPU(TriCore™ v1.6.2)

・ コア数 / ロックステップコア数:6 / 4 ※1

・ 動作周波数:300MHz

Flash ・ Program Flash:16MB
・ Data Flash:1MB
SRAM ・ DSPR, PSPR, LMU, EMEM:6624kB
DMA ・ チャネル数:128
ADコンバーター ・ 逐次比較型ADC:150チャネル
・ レゾルバ対応 デルタシグマ型ADC ※2
タイマー ・ CCU(Capture / Compare Unit):2モジュール
・ GPT(General Purpose Timer):1モジュール
・ GTM(Generic Timer Module)Input / Output:64 / 192チャネル
電源 ・ EVR:5V / 3.3V
・ SCU(Standby Control Unit)
インターフェース

・ CAN-FD / TT:20 / 1
・ QSPI / ASCLIN / I2C / 2S:6 / 12 / 2 / 1
・ SENT / PSI5 / PSI5S:25 / 4 / 1
・ FlexRay:2モジュール(4チャネル)
・ HSSL / MSC / EBU / eMMC:2 / 4 / 1 / 1
・ Ethernet 100Mbps / 1Gbps:2モジュール
・ Radar Interface(RIF):8×400MBit LVDS

セーフティ ・ ISO-26262 ASIL-D対応
セキュリティ ・ HSM搭載(AES128, ECC256, SHA2対応)
・ EVITA-Full対応
レーダー信号処理用アクセラレーター ・ SPU(Signal Processing Unit):2モジュール ※3
その他

・ ソフトウェアのオンラインアップデート(SOTA対応 A / Bデュアルバンク)※4
・ MCDS(Multi-Core Debug Solution)
・ 多様なパッケージ(TQFP、LQFP、FBGA、LFBGA)
・ 車載温度範囲に適合(AEC-Q100 Grade0対応品あり)
・ AURIX™第1世代のTC2xxシリーズと互換性あり

※1:全製品でロックステップコア搭載

※2:一部製品非搭載

※3:一部製品のみ搭載。上記ラインナップ表参照

※4:TC32x、TC33xはSOTA非対応

2. AURIX™ TC3xxシリーズの主な特徴

高機能

AURIX™ TC3xxシリーズにより、シャーシ&セーフティー、パワートレイン&xEV、ADAS(先進運転支援システム)など、高度なアプリケーションを実現できます。
また、大容量のフラッシュ、高性能マルチコア、豊富な通信インタフェースにより、システムインテグレーターはワンチップで複数マイコン/ECUを統合し、コスト削減、基板サイズ削減などにもつながります。更に、高機能な特徴から充分なリソースをバッファーすることができ、将来的にSOTA(Software Over The Air)を利用して新たな機能追加やシステムアップデートに対応できるようになります。

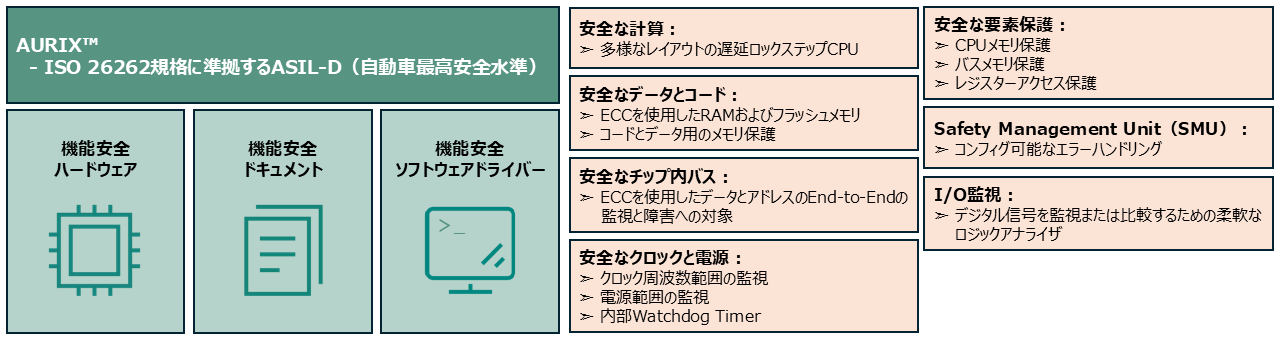

機能安全(セーフティー)

ADASなどの導入により、自動車の電子制御システムが複雑化し、よりハイレベルな機能安全が要求されているため、「ISO 26262」が2011年に発行されました。システムインテグレーターは、ある機能や部品が故障したとしても、システムの安全性を確保しなければなりません。AURIX™シリーズはISO 26262が規定する機能安全に対して、ASIL-Dを達成できるSafety Element out of Context(SEooC)として特別に開発され、ハイレベルな機能安全が求められる車載アプリケーションの実現を支えています。

AURIX™シリーズはロックステップ、LBISTMONBISTMBISTなどのセーフティー機能とテスト機能が、ハードウェアによって実現されています。システムインテグレーターは、インフィニオン社の機能安全ドキュメントを基に、ソフトウェアで一部のセーフティーメジャーを実装する必要があります。

マクニカはこれに対し、お客様の工数削減、開発時間の短縮に貢献して開発を容易にすることが可能な、HITEX社のセーフティソリューション「SafeTpack」を提供およびびサポートしています。

セキュリティ

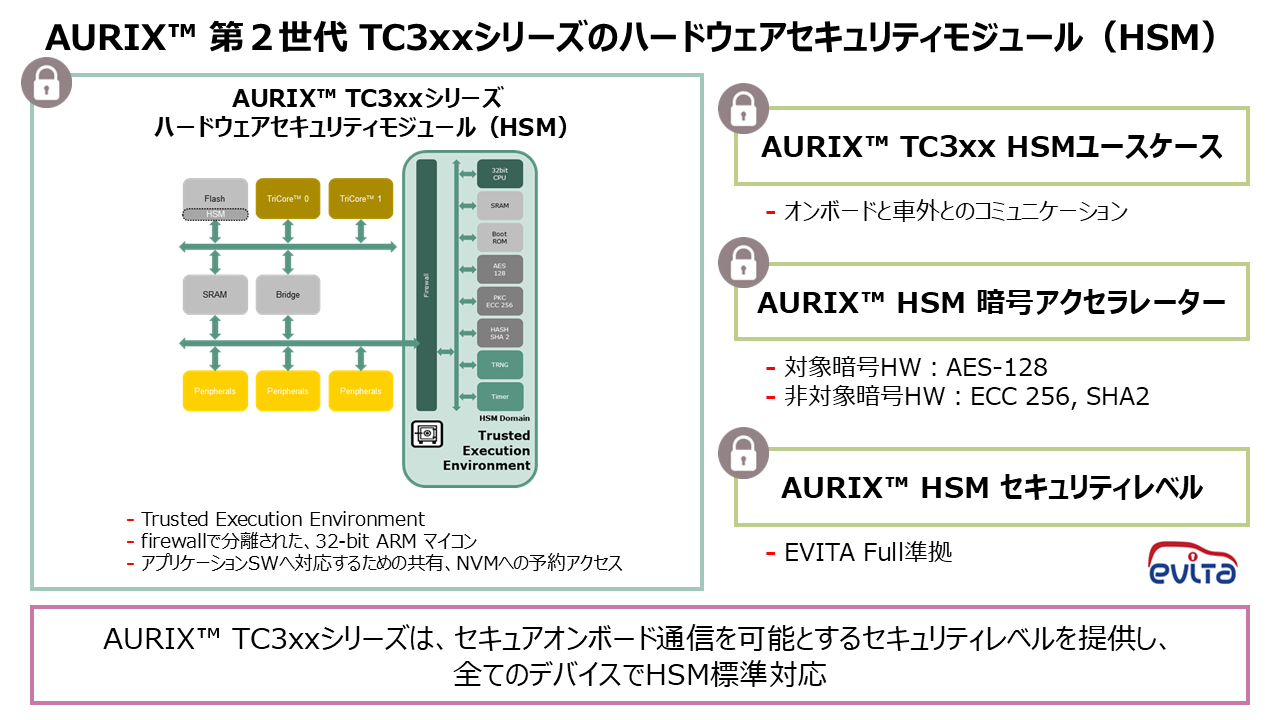

AURIX™ TC3xxシリーズは車載セキュリティ規格の最高水準であるEVITA-FUllへの対応が可能なハードウェアセキュリティモジュール(HSM)を搭載しており、安全機能に特別な要求がある自動車アプリケーションにとって理想的なマイコンです。

セキュリティ要件に対する課題をお持ちのお客様に対して、弊社よりイータス社のESCRYPT製品のご紹介が可能です。

自動車アプリケーションにおけるサイバー攻撃の脅威に対し、分析や課題抽出といった導入検討から、実装、量産、保守のプロセスを一貫してサポートするソリューションを提供しております。セキュリティ導入検討におけるトレーニングやセミナーなども開催しておりますので、是非イータス社の紹介ページをご覧ください。


AURIX™ TC3xxシリーズ
に実装されているHSMを使用する場合、もしくは既存システムのマイコンの流用がほぼ決定しているもののセキュリティ要件を達成しなければならないといった課題をお持ちの場合、イータス社のCycurLIBやCycurHSMといったソフトウェアソリューションが最適です。

また、多くのサードパーティー、並びにエコシステムパートナーが提供する最新情報や、AURIX™ TC3xxシリーズに関連するトレーニングの情報は、別途ご案内が可能です。
是非、お気軽にお問い合わせください。

3. アプリケーション、実績

アプリケーション

AURIX™シリーズは、国内、海外で高い実績があり、AURIX™シリーズを含むTriCore™搭載マイコンの累計出荷数は累計出荷数10億個を超えており、車載市場で大きな信頼を獲得しています。 TriCore™は元々、自動車の中でも高い信頼性、安全性、性能が要求されるエンジン制御を筆頭にしたパワートレイン制御向けに開発されましたが、その特徴から昨今ではシャーシ制御、ADAS、テレマティクスECU、ゲートウェイECUなど、あらゆる車載用途で採用されており、最新の自動車のトレンドと課題に沿った高機能マイコンとしてニーズが増えています。

リアルタイムアプリケーション

・ エンジン制御
・ トランスミッション
・ xEV インバーター
・ DC-DC コンバーター
・ オンボードチャージャー(OBC)
・ ハイブリットコントロールユニット
・ バッテリーマネジメントシステム(BMS)

セーフティーアプリケーション

・ シャーシー  / サスペンション
・ 電動パワーステアリング(EPS)
・ 電動パーキングブレーキ(EPB)
・ 24GHz / 77GHz レーダーシステム
・ アドバンスドライトニング
・ ドライバーモニタリングシステム(DMS)
・ センサーフュージョン

セキュアアプリケーション

・ ボディコントロールモジュール(BCM)
・ V2X通信
・ セントラルゲートウェイ
・ テレマティクス
・ スマートコックピット
・ 車載ワイヤレス充電器
・ ピクセル照明

4. 開発環境

評価ボード

インフィニオン社ではAURIX™マイコンを使用した開発をされるお客様に対し、ニーズに合わせた複数の評価ボードをご用意しております。

Lite Kits

インフィニオン社では初めてAURIX™マイコンを触れるお客様向けに、Lite kitsをご用意しております。

Lite Kitsは使用できるピン数など一部機能の制約はありますが、その分ローコストでAURIX™マイコンの動作検証をおこなうことが可能なため、導入に最も適した評価ボードです。

TriBoard Kits

TriBoard KitsはAURIX™マイコンの基本となる汎用評価ボードで、これによりソフトウェアの開発、評価、テストを迅速に開始することができます。

また、ソケットタイプも用意されており、パッケージが同じ製品であればチップの載せ替えが可能なため、初期の開発にも適しています。

Application Kits

AURIX™マイコンでは、ゲートウェイ、レーダーなど、各種アプリケーションに特化した評価ボードもご用意しております。

写真はAURIX™  TC3xx Motor Control Application Kitで、サンプルモーターの駆動確認向けの専用評価ボードです。

エコシステムパートナー

お客様の開発を最大限サポートするため、インフィニオン社ではサードパーティーとの強固なエコシステムが構築されています。
弊社よりご紹介可能なベンダーもございますので、是非一度お問い合わせください。

5. インフィニオン社の車載用マイコンソリューション

冒頭に記載したとおり、自動車業界は機電一体化が更に加速しており、法令などの様々な背景からシステムに要求される仕様に変化が生じています。インフィニオン社は複雑化する要求仕様における課題に対し、解決策を提示し続けることができるトータルソリューションパートナーです。

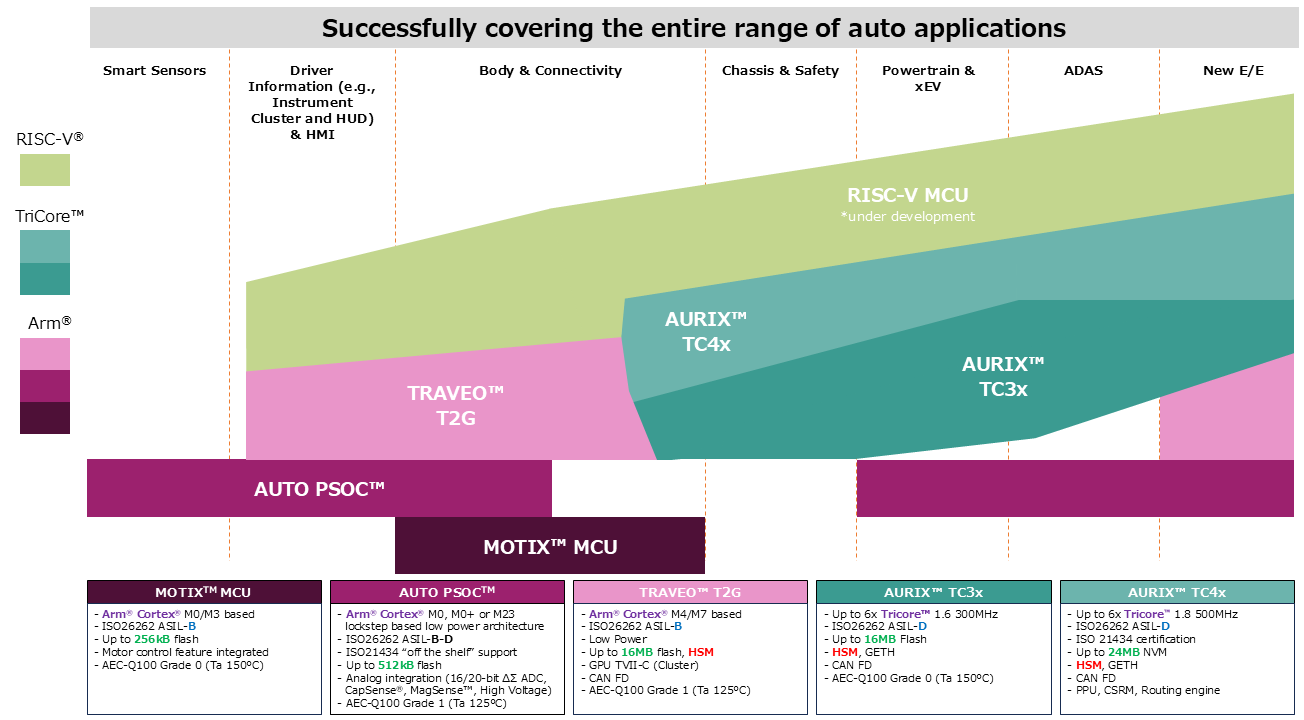

今回ご紹介したAURIX™ TC3xシリーズは、インフィニオン社の持つマイコンファミリーの中においてミドルレンジからハイエンドのアプリケーションをカバーするソリューションになりますが、ミドルレンジからローエンド向けに特にクラスター系で多くの実績があるTRAVEO™ T2Gシリーズや、静電タッチインターフェースで実績のあるPSOC™シリーズ、また、モーターアプリケーションに特化したMOTIX™ MCUなど、さまざまなシステム要件に対しベストな解決策を提案することができます。

インフィニオン社のソリューションにて、ほぼ全てのアプリケーションに対して最新の技術トレンドを踏襲したマイコンを選択いただけます。
