アナログ・デバイセズ社が新規設計でお勧めする新製品情報です。
製品カテゴリーは以下になります。
・アンプ
・電源
A/Dコンバーター

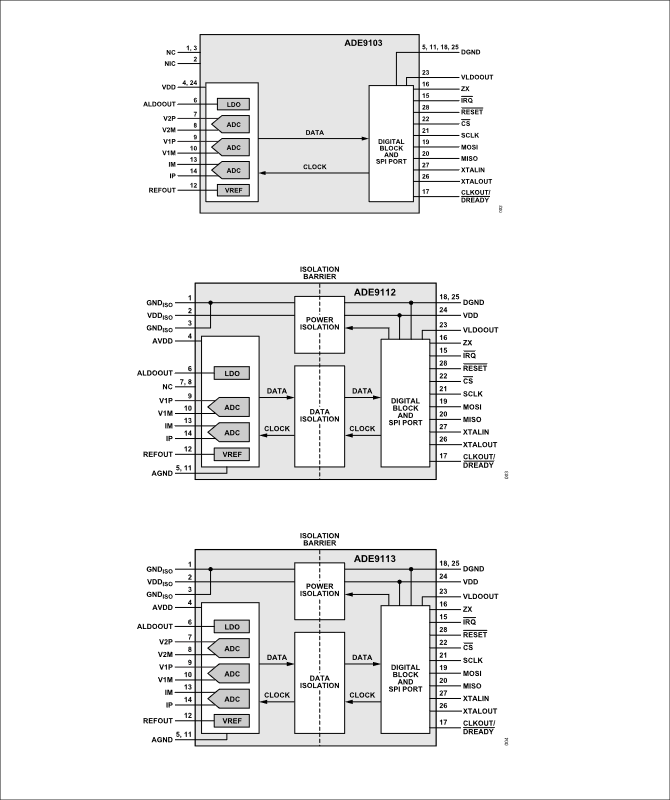

ADE9113/ADE9112/ADE9103:SPIを使用した絶縁型 Σ-Δ A/Dコンバーター
ADE9103/ADE9112/ADE9113は、DCおよびシャントベースの多相電力量計アプリケーションに使用される高精度同時サンプリングΣ-Δ A/Dコンバーター (ADC) です。ADE9113には、安全認証を取得した信号と電力のガルバニック絶縁、そして同時にサンプリング可能な3つの完全差動24ビット Σ-Δ ADCチャンネルが統合されています。ADE9112は、電圧チャンネルが1つだけ求められる絶縁アプリケーション向けに完全差動Σ-Δ ADCチャンネルを2つ備えています。ADE9103は、非絶縁型の3チャンネルΣ-Δ ADCです。中性線の計測など、絶縁が要求されないアプリケーションに使用されます。ADE9103/ADE9112/ADE9113はいずれも高ゲインの電流チャンネルを搭載しています。この電流チャンネルは、電流センサーとしてシャント抵抗と共に使用する場合に最適です。複数のADE9103/ADE9112/ ADE9113デバイスを同期させてサンプリングを同時におこない、コヒーレントな出力を得ることができます。
※メーカー製品ページ:ADE9113/ADE9112/ADE9103
■ アプリケーション
・シャント抵抗電流センサー・ベースの多相電力量計
・電気自動車の充電設備
・DCメーター
・電力品質モニタリング
・太陽光発電インバーター
・プロセス・モニタリング
・保護用デバイス
・絶縁センサー・インターフェース
■ 評価ボード
・EVAL-ADE9113
・AD-ACEVSECRDSET-SL

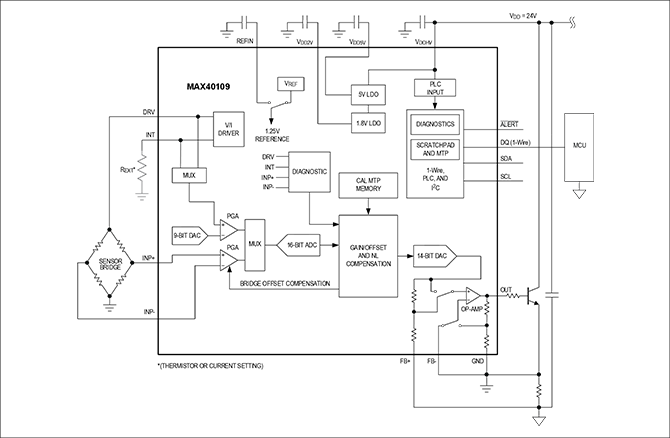

MAX40109:圧力センサーアプリケーション向け高精度シグナル・コンディショニングAFE
MAX40109は、高精度でプログラム可能なアナログフロントエンド (AFE)、ADコンバーター、キャリブレーションメモリーおよびデジタル信号処理を含む、低消費電力で高精度なセンサインターフェースSoCです。また、アナログ電圧出力と 4mA~20mA の電流ループをサポートする出力バッファー付きの DAコンバーターも含まれています。歪ゲージ、圧力、力、温度などのセンサー用途向けに設計されています。
※メーカー製品ページ:MAX40109
■ アプリケーション
・圧力センサー
・歪みゲージ
・力センサー
・温度センサー
・ホイートストンブリッジ
■ 評価ボード
・MAX40109EVSYS
アンプ

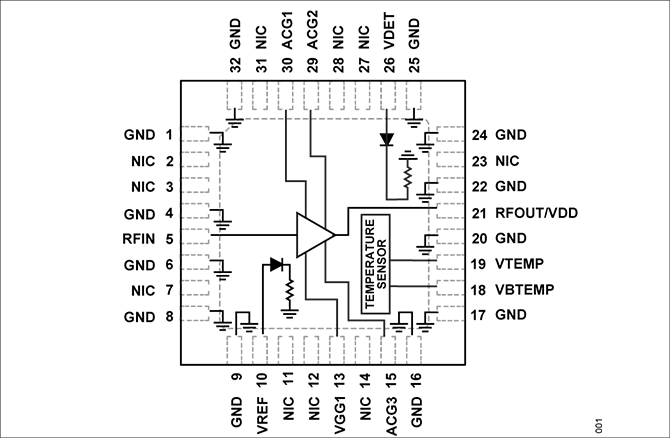

ADPA9007:DC~28 GHz、GaAs、pHEMT、2Wパワーアンプ
ADPA9007は、DC~28 GHzで動作する 2W RFパワーアンプです。RF入力と出力は内部整合され、DC結合されています。ADPA9007には、統合された温度補償RF電力検出器と統合された温度センサーが含まれています。ADPA9007は、2GHz~16GHzで、12.5dBのゲイン、33dBmの OP1dB の出力パワーおよび 45dBmの OIP3 を提供します。15Vの典型的な電源電圧で動作し、500mAの典型的な静止バイアス電流を持ち、調整可能です。ADPA9007は、ガリウムヒ素 (GaAs)、pseudomorphic high electron mobility transistor (pHEMT) プロセスで製造されます。
※メーカー製品ページ:ADPA9007
■ アプリケーション
・Electronic Warfare
・レーダー
・試験および測定機器
■ 評価ボード
・ADPA9007-EVALZ
アナログ機能

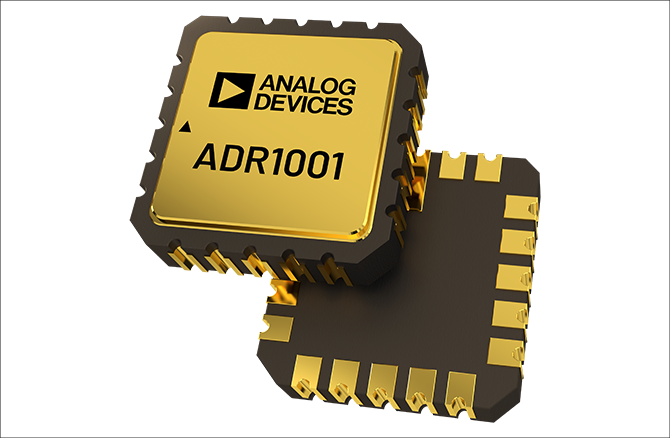

ADR1001:オーブン制御、埋込みツェナー、高精度電圧リファレンス
ADR1001は、1つのチップに完全に統合された超低ドリフトの埋込みツェナー高精度電圧リファレンスソリューションです。LTZ1000に必要な信号調整回路全体を1つのチップに統合することにより、ADR1001はソリューション全体の面積を大幅に削減すると同時に、ディスクリート回路ソリューションの構築に伴う多くの課題を排除して設計プロセスを簡素化します。
※メーカー製品ページ:ADR1001
■ 評価ボード
・EVAL-ADR1001
モーター & モーションコントロール

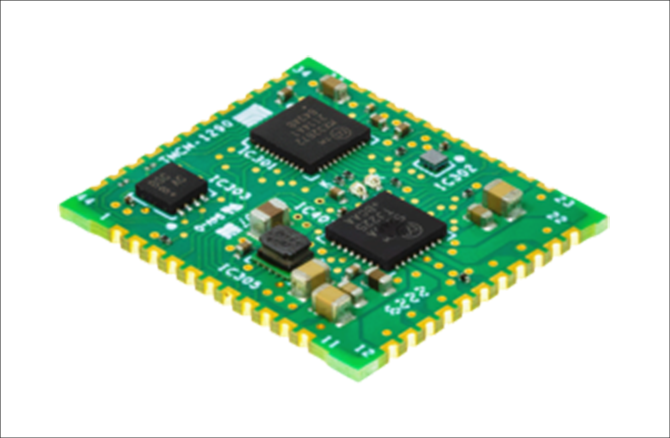

TMCM-1290:単軸コントローラーおよびドライバーモジュール
TMCM-1290は、2相ステッパーモーター用単軸コントローラーおよびドライバモジュールです。TMCL または Modbus ファームウェアがインストールされ、RS485またはSPIを介して通信します。どちらもTMC5240モーションコントローラーおよびモータードライバーを使用できます。StealthChop、SpreadCycle、Stall-Guard2、およびCoolStepは、ダイナミック電流制御と静かでスムーズかつ効率的なモーター動作を可能にします。
※メーカー製品ページ:TMCM-1290
■ アプリケーション
・幅広い市場
・システムインテグレーター
・ラボオートメーション
・テキスタイル
・パッケージング
・ライフサイエンス
・半導体ハンドリング
・ポンプおよびモータードライブ
・多軸アプリケーション

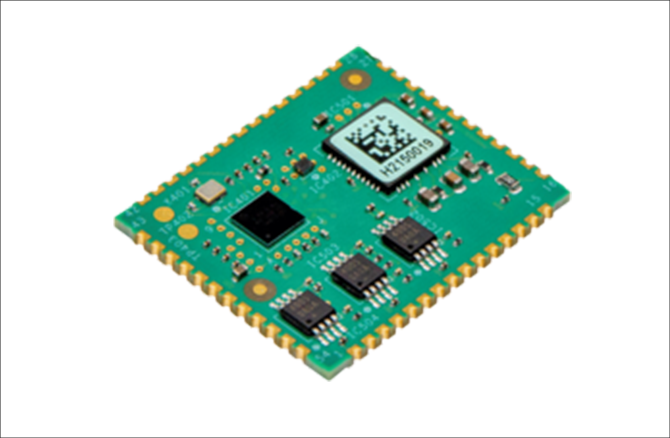

TMCM-1690:単軸 FOC サーボコントローラーゲートドライバーモジュール
TMCM-1690-TMCLは、3相ブラシレス直流 (BLDC) およびDCモーター用単軸 FOC サーボコントローラーゲートドライバーモジュールで、最大1.5Aのゲート駆動電流と+60V (+48V 公称)電源を備えています。UART (RS232/RS485対応) および TMCL プロトコルをサポートする CAN インターフェースによる通信を提供します。TMCM-1690-TMCLは、インクリメンタルエンコーダー、デジタルホールセンサー、およびアブソリュートエンコーダーを位置フィードバックとしてサポートします。
※メーカー製品ページ:TMCM-1690
■ アプリケーション
・ロボティクス
・ラボオートメーション
・マニュファクチャリング
・ファクトリーオートメーション
・サーボドライブ
・電動テーブルと椅子
・産業用BLDCおよびDCモータードライブ
電源

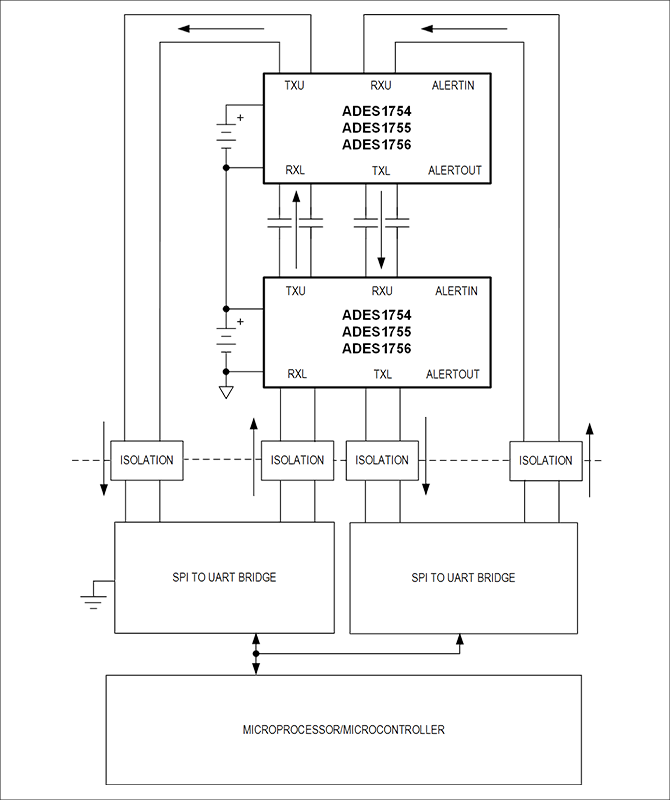

ADES1754/ADES1755/ADES1756 :14チャンネル、高電圧データ・アクイジション・システム
ADES1754/ADES1755/ADES1756は、高電圧および低電圧のバッテリー・モジュールを管理するためのフレキシブルなデータ・アクイジション・システムです。このシステムは、完全に冗長化された測定エンジンを使用して、14個のセル電圧、そして6個の温度/システム電圧測定の組合わせを162μsで計測することや、ADC測定エンジンのみですべての入力を99μsで実行することができます。300mA以上で動作するように定格評価された14個の内部バランシング・スイッチは、セル・バランシング電流に対応し、広範な内蔵診断機能をサポートします。最大32台のデバイスをデイジーチェーンで接続して、448個のセルを管理し、192個の温度を監視できます。
※メーカー製品ページ:ADES1754/ADES1755/ADES1756
■ アプリケーション
・住宅用蓄電池システム
・高電圧バッテリー・スタック
・バッテリーバックアップ・システム (UPS)
・スーパーキャパシター・システム EV充電
■ 評価ボード
・EVAL-ADES1754

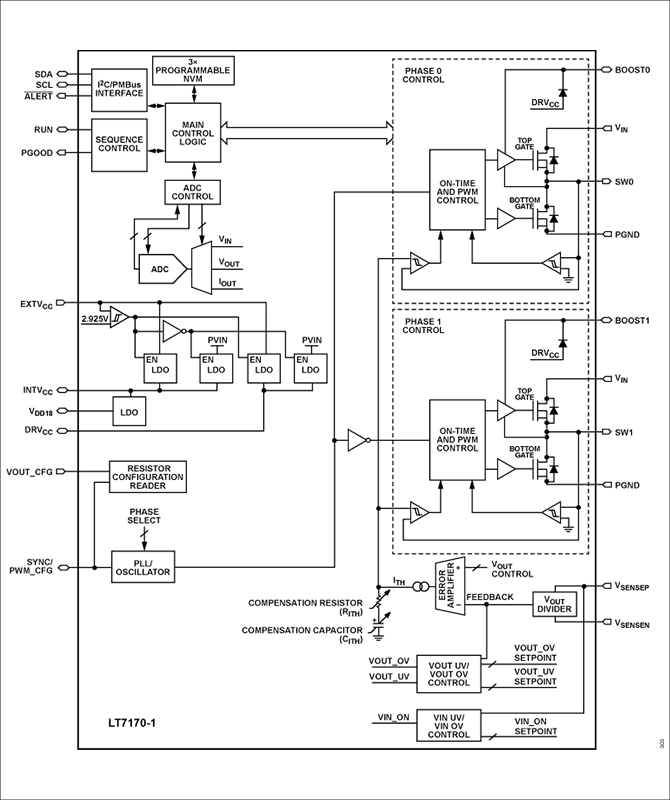

LT7170/LT7170-1:20A、16V、単相または二相、サイレントスイッチ降圧レギュレーター(デジタル電源システム管理機能付き)
LT7170/LT7170-1は、最大20Aの連続出力電流を供給するモノリシックDC/DC同期降圧レギュレーターです。LT7170-1オプションには、2つのインダクターに接続された2つのスイッチングフェーズがあり、シングルレギュレート出力電源を駆動します。高速でクリーン、低オーバーシュートのスイッチングエッジにより、電磁干渉 (EMI) の放出を最小限に抑えながら高効率を実現します。I2CベースのPMBus1.3準拠シリアルインターフェースにより、システム監視用のテレメトリー情報を提供しながらデバイス機能を制御できます。LT7170/LT7170-1は、LTpowerPlay® GUIツールによってサポートされています。
※メーカー製品ページ:LT7170/LT7170-1
■ 評価ボード
・EVAL-LT7170-AZ
・EVAL-LT7170-1-AZ

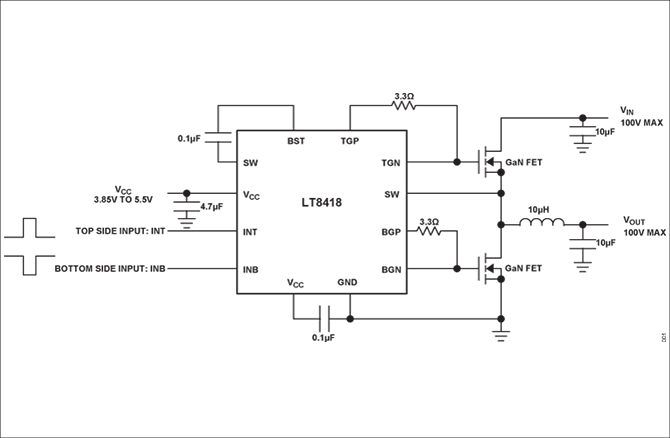

LT8418 :スマート・ブートストラップ・スイッチ内蔵の100VハーフブリッジGaNドライバー
LT8418は、上側と下側のドライバー段、ドライバー・ロジック制御、保護を統合した100VハーフブリッジGaNドライバーです。同期ハーフブリッジ、フルブリッジ・トポロジー、または降圧/昇圧/昇降圧トポロジーとして構成できます。LT8418は、0.6Ωのプルアップ抵抗と0.2Ωのプルダウン抵抗による強力な電流ソース/シンク能力を備えます。また、LT8418には内蔵スマート・ブートストラップ・スイッチも組込まれています。このスイッチは、最小ドロップアウト電圧で、VCCからバランスの取れたブートストラップ電圧を生成します。
※メーカー製品ページ:LT8418
■ アプリケーション
・高周波DC/DCスイッチング電源コンバーター
・ハーフブリッジ・コンバーター、フルブリッジ・コンバーター、プッシュ/プル・コンバーター
・データ・センターの電源
・モーター・ドライバー、クラスDオーディオ・アンプ
・コンスーマー、工業、オートモーティブ
■ 評価ボード
・EVAL-LT8418-BZ
RF & マイクロ波

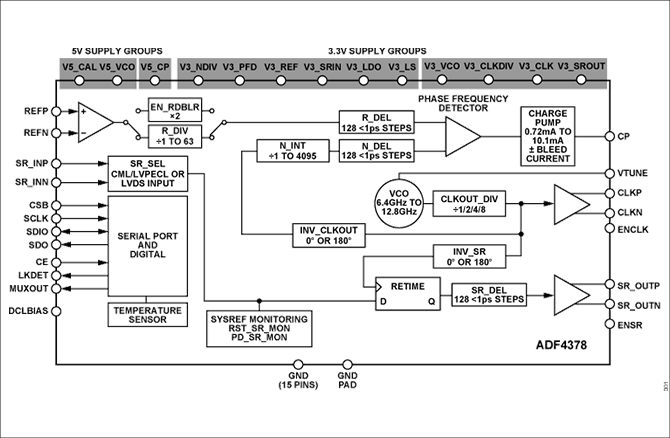

ADF4378:VCOと確定的汎用パルス・リタイマーを内蔵したマイクロ波広帯域シンセサイザ ー
ADF4378は、電圧制御発振器 (VCO) とシステム・リファレンス (SYSREF) リタイマーを搭載する高性能で超低ジッタのインテジャーNフェーズ・ロック・ループ (PLL) です。データ・コンバーターやミックスド・シグナル・フロント・エンド (MxFE) クロック・アプリケーションに最適です。この高性能PLLは、−239dBc/Hzの正規化帯域内位相ノイズ・フロア、超低1/fノイズ、高い位相/周波数検出器 (PFD) 周波数を備え、極めて低いインバンド・ノイズと統合ジッターを実現します。ADF4378の基本VCOおよび出力デバイダーは、800MHz~12.8GHzの周波数を生成します。ADF4378には必要なすべての電源バイパス・コンデンサーが内蔵されているため、コンパクトなボードの基板スペースを節約できます。
※メーカー製品ページ:ADF4378
■ アプリケーション
・高性能データ・コンバーターおよびミックスド・シグナル・フロントエンドのクロック供給
・ワイヤレス・インフラストラクチャー (MC-GSM、5G)
・試験および計測
・データ・コンバーターが統合されたFPGA
■ 評価ボード
・EVAL-ADF4378
