アナログ・デバイセズ社が新規設計でお勧めする新製品情報です。
製品カテゴリーは以下になります。
・アンプ
・電源
A/Dコンバーター

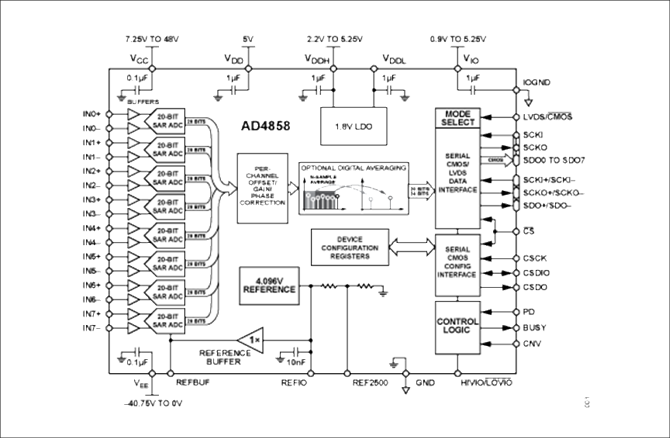

AD4858:バッファー付き8チャンネル同時サンプリング、20ビットの1MSPS DAS
AD4858は、フル・バッファーで8チャンネルを同時にサンプリングする20ビットの1MSPSデータ・アクイジション・システム (DAS) です。コモン・モード電圧範囲が広い差動入力を備えています。5Vの低電圧電源、柔軟な入力バッファー電源で動作し、高精度の低ドリフト内部リファレンスおよびリファレンス・バッファーを使用しています。AD4858を使用すると、アプリケーションのネイティブな信号振幅に一致するように各チャンネルのSoftSpan範囲を独立して設定でき、追加の外部シグナル・コンディショニングが最小限に抑えられます。シングル変換ダイナミック・レンジを更に最大化するために、AD4858にはシームレス・ハイ・ダイナミック・レンジ (SHDR) 技術が組み込まれています。有効にすると、チャンネルの入力信号パス・ゲインがサンプルごとに自動で最適化され、直線性に影響を与えることなく各サンプルのコンバーター・ノイズが最小限に抑えられます。
※メーカー製品ページ:AD4858
■ アプリケーション
・ATE (自動試験装置)
・アビオニクス (航空電子機器) と航空宇宙
・計測器および制御システム
・半導体製造
・試験および計測
■ 評価ボード
・EVAL-AD4858

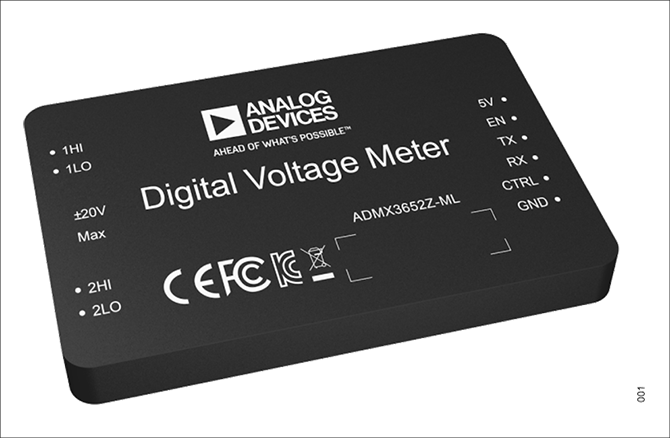

ADMX3652:6½桁、±20Vデジタル電圧計
6½桁のデジタル電圧計 (DVM) であるADMX3652は、高速なスループット (1kSPS)、柔軟な測定方法 (手動または自動のレンジ選択)、および信頼できる結果 (90日間、2Vレンジで25ppmの測定精度) を提供します。ADMX3652は、最も一般的なDVM測定項目を備えたコンパクトなソリューションを提供します。測定時間が長く、高集積、高精度のアプリケーション向け、つまりシステム・スペースを節約できるシンプルで信頼性の高い小型デバイスであるため、エンジニアには人気があり、よく利用されています。
※メーカー製品ページ:ADMX3652
■ アプリケーション
・高精度の電圧測定
・産業用の自動試験
■ 評価ボード
・EVAL-ADMX3652
アンプ
ADA4351-2:コンパクトなデュアル・チャンネル、高精度プログラマブル・ゲイン・トランスインピーダンス・アンプ (PGTIA)
ADA4351-2は、コンパクトなモノリシック、デュアル・チャンネル、高精度のプログラマブル・ゲイン・トランスインピーダンス・アンプ (PGTIA)です。広いダイナミック・レンジにわたって微小電流を正確に測定するための画期的なソリューションです。−40°C~+125°Cの幅広い温度範囲で精度が維持されており、最終機器のキャリブレーションは室温で1回実行するだけで済むため、テスト時間とコストが節約されます。オフ・リーク電流が小さいスイッチをチャンネルごとに2つ内蔵しており、ゲインはユーザーが選択可能な2つの外部抵抗を使用してプログラムできるため、柔軟なフル機能のPGTIAソリューションをコンパクトに実現できます。独立したアナログ電源とデジタル電源により、ADA4351-2のアンプはバイポーラー電源で動作することができます。一方、統合化されたロジック・レベル・シフトにより、デジタル・インターフェースはグラウンド基準を維持することができます。また、出力段が堅牢でノイズが低いため、ADA4351-2は16ビットのA/Dコンバータ (AD4696などのADC) を直接駆動することができます。これにより、完全なアナログ・フロント・エンド (AFE) を構築して、特に難しい高精度電流測定アプリケーションに対処することができます。
※メーカー製品ページ:ADA4351-2
■ アプリケーション
・電流を電圧に (IからVに) 高い精度で変換
・プログラマブル・ゲインTIA
・光検出器インターフェースおよび増幅
・光ネットワーク機器
・光パワー測定
・計測器分光法およびクロマトグラフィ
・高精度データ・アクイジション・システム (DAQ)
■ 評価ボード
・EVAL-ADA4351-2
インターフェース & アイソレーション

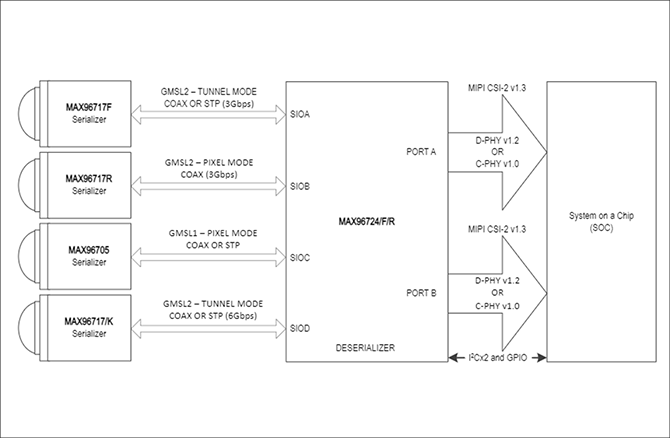

MAX96724:クワッド・トンネリングGMSL2/1-CSI-2デシリアライザー
MAX96724/F/Rデシリアライザーは、4つのGMSL™ 2/1入力を1、2、または4つのMIPI D-PHYまたはC-PHY出力に変換します。GMSLチャンネル仕様を満たす50Ω同軸ケーブルまたは100Ω STPケーブルを使って同時双方向通信が可能です。業界標準の同軸またはSTP相互接続を使用して、リモートに配置された最大4つのセンサーに対応します。各GMSL2シリアル・リンクは、順方向では3Gbpsまたは6Gbps、逆方向では187.5Mbpsの固定レートで動作します。ビデオ・データの集約と再現の両方に対応し、リモートに配置された複数のセンサーからのストリームを結合して、利用可能な1つまたは複数のCSI-2出力にルーティングできます。
※メーカー製品ページ:MAX96724
■ アプリケーション
・高解像度カメラ・システム
・先進運転支援システム (ADAS)
■ 評価ボード
・MAX96724-BAK-EVK#
・MAX96724R-BAK-EVK#
・MAX96724F-BAK-EVK#
・AD-GMSLCAMRPI-ADP#
ADuM1252/ADuM1253:超低消費電力、Extended VDD、Idle-Bus Hot-Swap、Low VOLを備えた双方向 I2Cアイソレーター
ADuM1252/3は、同じライン上でデータを両方向に送信する必要があるが、単方向クロックを持つ I2C などのアプリケーション向けに、2つのオープンドレイン チャネル (1つは単方向、もう1つは双方向) を提供します。ラッチアップ動作を防止するために、サイド1出力は logic-low 電圧を 0.64V に安定化する特別なバッファーを備えており、入力 logic-low しきい値は、出力 logic-low 電圧より少なくとも 50mV 低くなります。サイド2 は、logic-low の出力電圧を調整しない従来のバッファーを備えています。
※メーカー製品ページ:ADuM1252 / ADuM1253
■ アプリケーション
・絶縁型 I2C/SMBus インターフェース
・バッテリーマネージメントシステム
・Power Over Ethernet (PoE)
・モーターコントロールシステム
■ 評価ボード
・ADuM1252SEVKIT

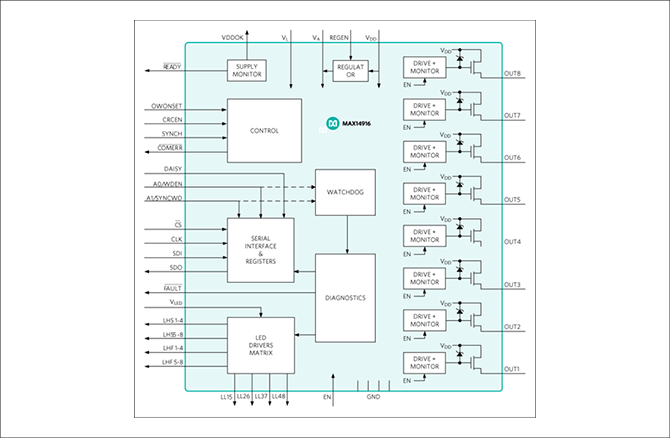

MAX14916 / MAX14916A:コンパクトな工業用オクタル1A/クワッド2Aハイサイド・スイッチ (診断機能付き)
MAX14916およびMAX14916Aは、周囲温度125℃で、わずか120mΩ(標準)または250mΩ(最大)のオン抵抗を備えた8個のハイサイドスイッチを備えています。各チャネルは最大1.1A (MAX14916)または1.5A (MAX14916A)の連続電流を処理するように仕様化されています。同様に、2つの隣接するチャネルを一緒に駆動して、4つの2.4A (MAX14916)または3A (MAX14916A)スイッチを形成することができます。
※メーカー製品ページ:MAX14916 / MAX14916A
■ アプリケーション
・工業用デジタル出力
・PLCシステム
■ 評価ボード
・MAX14916PMB
・MAX14916EVKIT
光通信 & センシング

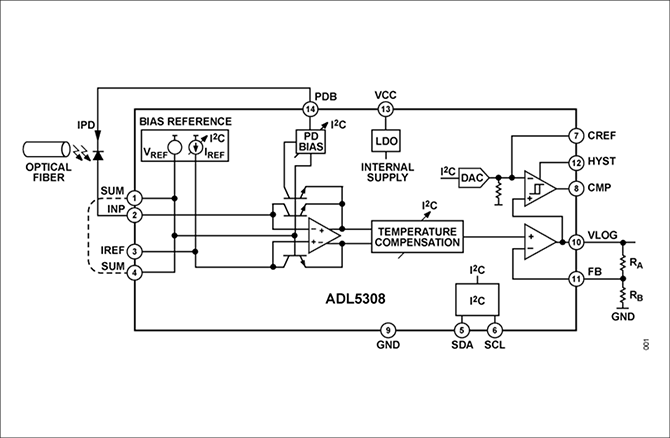

ADL5308 :高速な応答性を持ちながら10pAから25mAまでカバーする188dBの対数コンバーター
ADL5308は、光ファイバー・システムにおける広いダイナミック・レンジの信号レベル・モニタリングに最適化されたトランスインピーダンス・ログ・アンプです。INPピンの入力電流とリファレンス電流の比の対数に比例する温度補償された正確な出力電圧を生成します。リファレンス電流は内部で生成することも、IREFインターフェースを通じて外部から供給することもできます(対数比検出)。対数スロープとインターセプトはどちらも、公称値 (それぞれ200mV/ディケードおよび10pA)となるよう正確に調整されます。
※メーカー製品ページ:ADL5308
■ アプリケーション
・光パワーの監視
・エルビウム添加光増幅器 (EDFA)
■ 評価ボード
・EVAL-ADL5308
電源

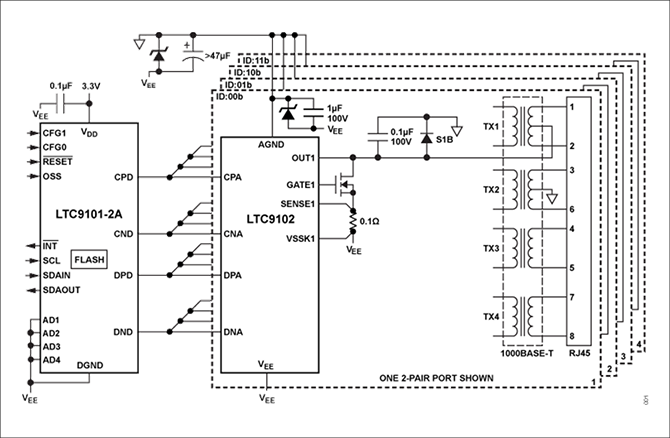

LTC9101-2A:12/24/48ポートIEEE 802.3atのPoE PSEコントローラー
LTC9101-2A/LTC9102チップセットは、IEEE 802.3atタイプ1/2準拠のイーサネット電源 (PoE) システムに使用するように設計された最大48ポートの給電デバイス (PSE) コントローラーです。802.3afおよび802.3atに準拠したPDに電力を供給するよう設計されています。電力チャンネルごとに低RDS(ON)の外部MOSFETおよび0.1Ωの検出抵抗を利用することで、業界最小の発熱を実現しています。高価なオプトカプラーや複雑な絶縁3.3V電源に代わって、トランス絶縁型の通信プロトコルを用いるため、BOM (部品表) コストの大幅な節減につながります。
※メーカー製品ページ:LTC9101-2A
■ アプリケーション
・PoE PSEスイッチ/ルーターおよびミッドスパン
■ 評価ボード
・EVAL-LTC9101-2A
スイッチ & マルチプレクサ―

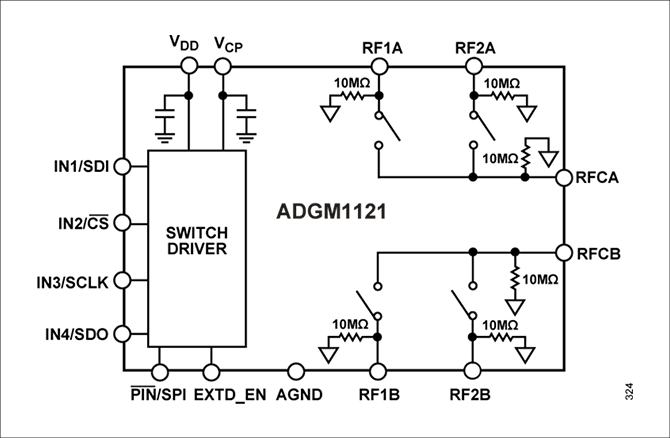

ADGM1121 :0Hz/DC~18GHzで動作するDPDT MEMSスイッチ
ADGM1121は、アナログ・デバイセズのマイクロマシン (MEMS) スイッチ技術を使用して製造された、広帯域の双極双投 (DPDT) スイッチです。この技術により、小さいフォーム・ファクター、広いRF帯域幅、高い直線性、小さい挿入損失を備え、最小0Hz/DCで動作するスイッチが実現します。このスイッチは、広いRF範囲と高精度の装置切替えが求められる場合に理想的なソリューションとなります。
※メーカー製品ページ:ADGM1121
■ アプリケーション
・ATEの負荷およびプローブ・ボード
・高速ループバック試験時のDC
・高速SerDes、PICe Gen4/5、USB4、PAM4
・リレーの代替
・再構成可能なフィルター/減衰器
・防衛用無線とマイクロ波無線
・セルラー・インフラストラクチャー:5Gミリ波
■ 評価ボード
・EVAL-ADGM1121
