アナログ・デバイセズ社が新規設計でお勧めする新製品情報です。
製品カテゴリーは以下になります。
・電源
・アンプ
電源

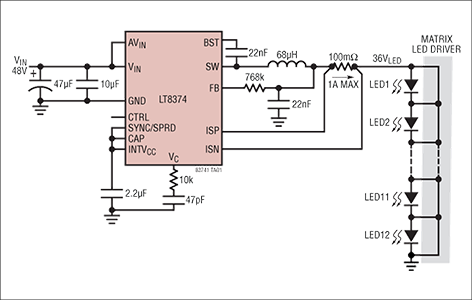

LT8374/8374-1:60V、1.2A同期整流式降圧LEDドライバー
LT8374/LT8374-1は、固定周波数電流制御とピーク電流制御を備えた、高効率のモノリシック同期整流式降圧DC/DCコンバーターです。LED電流は、CTRLピンとグラウンドとの間の抵抗によって設定するか、PWM信号をCTRLピンに適用することによって設定します。電流検出アンプが0V~VINの広いコモンモード電圧範囲を備えていることから、LT8374はマトリクス・アプリケーションに最適です。出力電圧の制限値は、ISPピンとFBピンとの間に抵抗を接続して設定します。
※メーカー製品ページ:LT8374/8374-1
■ アプリケーション
・自動車用照明
・マトリクスLED照明
・汎用LEDドライバー
・電流源
■ 評価ボード
・EVAL-LT8374
・EVAL-LT8374-1

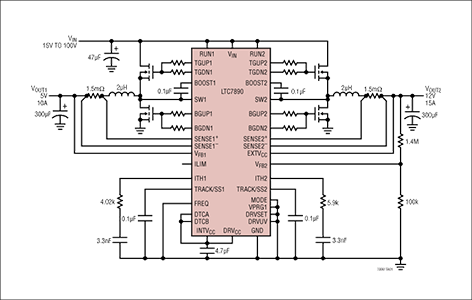

LTC7890:GaN FET向け低IQ、デュアル2相同期整流式降圧コントローラー
高性能のデュアル降圧DC/DCスイッチング・レギュレーター・コントローラーLTC7890は、あらゆるNチャンネル同期窒化ガリウム(GaN)電界効果トランジスター(FET)のパワー段を入力電圧から最大100Vまで駆動できます。LTC7890により、GaN FET使用時に直面していた従来の課題の多くが解決されます。LTC7890を使用すると、シリコン金属酸化膜半導体電界効果トランジスター(MOSFET)ソリューションと比べてアプリケーション設計が簡素化すると同時に、保護ダイオードやその他の追加の外付け部品が不要になります。
※メーカー製品ページ:LTC7890
■ アプリケーション
・産業用電源システム
・防衛アビオニクスおよび医療システム
・電気通信用電源システム
■ 評価ボード
・DC2938A

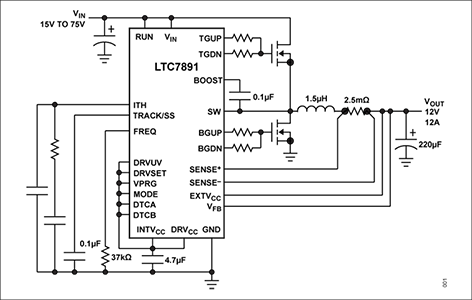

LTC7891:100V、低IQのGaN FET用同期整流式降圧コントローラー
高性能の降圧DC/DCスイッチング・レギュレーター・コントローラーLTC7891は、あらゆるNチャンネル同期窒化ガリウム(GaN)電界効果トランジスター(FET)のパワー段を入力電圧から最大100Vまで駆動します。LTC7891により、GaN FET使用時に発生していた従来の課題の多くが解決されます。LTC7891を使用すると、シリコン金属酸化膜半導体電界効果トランジスター(MOSFET)ソリューションと比べてアプリケーション設計が簡素化すると同時に、保護ダイオードやその他の外付け部品の追加が不要になります。
※メーカー製品ページ:LTC7891
■ アプリケーション
・産業用電源システム
・防衛アビオニクスおよび医療システム
・電気通信用電源システム
■ 評価ボード
・DC2995A

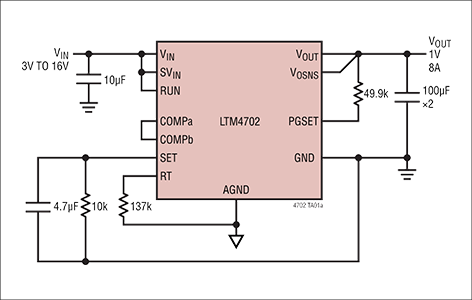

LTM4702:16VIN、8A超低ノイズ、Silent Switcher® (サイレント・スイッチャー) μModuleレギュレーター
LTM4702は、6.25mm × 6.25mm × 5.07mmの小型BGAパッケージに組み込まれた、フル機能の8A降圧Silent Switcher® μModule®レギュレーターです。このパッケージにはスイッチング・コントローラー、パワーMOSFET、インダクター、およびサポート部品が含まれています。LTM4702は3V~16Vの入力電圧範囲で動作し、出力範囲0.3V~5.7Vをサポートしています。単一の抵抗で出力電圧が設定されるため、出力範囲全体でユニティー・ゲイン動作が実現し、出力電圧に関係なく出力ノイズがほぼ一定になります。設計を完成させるのに必要なのは、バルク入出力コンデンサーのみです。
※メーカー製品ページ:LTM4702
■ アプリケーション
・テレコム、ネットワーク、産業用機器
・RF電源:PLL、VCO、ミキサー、LNA、PA
・低ノイズ計測器
・高速/高精度データ・コンバーター
■ 評価ボード
・EVAL-LTM4702
MAX17554:集積型60V、50mA、超小型、高効率、同期整流式降圧DC/DCコンバーター
MAX17554はMOSFETを内蔵した超小型、高効率、高電圧、同期整流式降圧DC/DCコンバーターで、広い入力電圧範囲にわたって動作し、最大50mAの負荷電流を供給します。MAX17554は10V~60Vの広い入力電圧範囲にわたって動作し、わずか3つのアクティブ・ピンを使用するコンバーター・ソリューションを提供します。
※メーカー製品ページ:MAX17554
■ アプリケーション
・ファクトリー・オートメーション
・アフターマーケット車市場
・汎用ポイント・オブ・ロード
■ 評価ボード
・MAX17554AEVKIT
・MAX17554BEVKIT
・MAX17554CEVKIT

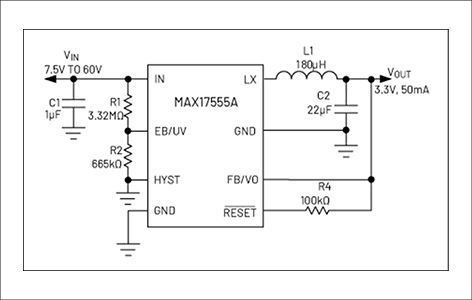

MAX17555:集積型60V、50mA、超小型、高効率、同期整流式降圧DC/DCコンバーター
MAX17555はMOSFETを内蔵した超小型、高効率、高電圧、同期整流式降圧DC/DCコンバーターで、広い入力電圧範囲にわたって動作し、最大50mAの負荷電流を供給します。MAX17555は4V~60Vの広い入力電圧範囲にわたって動作し、EN/UVとHYSTの閾値およびアクティブローRESET機能の点で柔軟なコンバータ設計を提供します。
※メーカー製品ページ:MAX17555
■ アプリケーション
・ファクトリー・オートメーション
・アフターマーケット車市場
・汎用ポイント・オブ・ロード
■ 評価ボード
・MAX17555AEVKIT
・MAX17555BEVKIT
・MAX17555CEVKIT

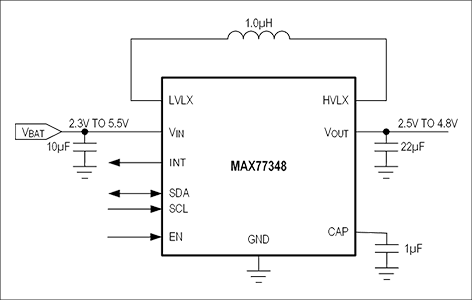

MAX77348:超低IQ、低ノイズ3.5W昇降圧コンバーター
MAX77348は、最大3.5Wの出力電力をサポートすることができる超低静止電流の非反転昇降圧コンバーターです。このデバイスに採用された独自の制御アルゴリズムは、降圧、昇降圧、昇圧の各モード間をシームレスに遷移し、出力電圧リップルにおける不連続性や低調波を最小限に抑えます。
※メーカー製品ページ:MAX77348
■ アプリケーション
・True Wireless Stereo (TWS)システム
・Narrow Band Internet of Things (NB IoT)
・ポータブル・オーディオ/ワイヤレス・システム
■ 評価ボード
・MAX77348EVKIT

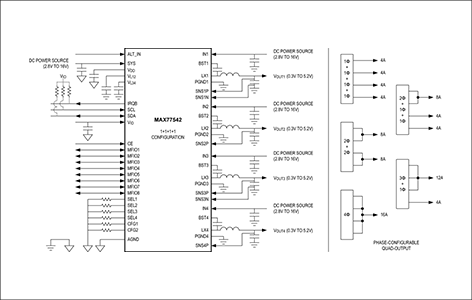

MAX77542:16VIN/16Aの4相高効率降圧コンバーター
MAX77542は、4Aスイッチング位相を4つ備えた高効率の降圧コンバーターです。適応型の定常オン時間(COT:Constant On-Time)電流モード制御方式とその柔軟なアーキテクチャーにより5つの位相構成に対応します。入力電圧範囲が広く、1~3セルのリチウムイオン・バッテリーやUSB電力供給(PD)の電源レールからの直接変換によって1V未満の出力が得られます。出力電圧は抵抗でプリセットされていますが、I2C互換のインターフェースを介して調整可能です。
※メーカー製品ページ:MAX77542
■ アプリケーション
・1~3セルのリチウムイオンおよびUSB-C電力供給システム
・オーディオ/ビデオ機器およびPCIe/RAIDカード
・アプリケーション・プロセッサー、FPGA、DSP、ASIC
■ 評価ボード
・MAX77542EVKIT

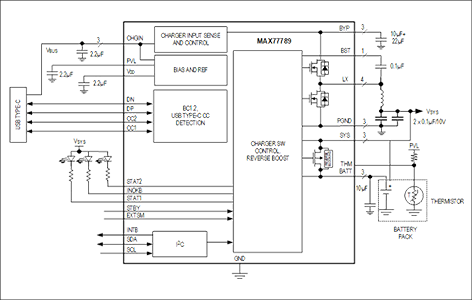

MAX77789:USB Type-C® 検出機能を内蔵し、DRPとOTGに対応した入力電圧14V、出力電流3Aの1セル・チャージャー
MAX77789は、USB Type-C® CC検出とリバース・ブースト機能を内蔵するスタンドアロンの3.15Aチャージャーです。このICは4.6V~13.4Vの入力電圧で動作し、最大入力電流制限は3Aです。また、このICは適応型入力電流制限(AICL)機能を実装しており、入力電流を小さくすることによって入力電圧を安定化し、弱いアダプターの電圧の急落やフォールドバックを防ぎます。
※メーカー製品ページ:MAX77789
■ アプリケーション
・携帯型POS(mPOS)端末
・携帯型医療機器
・ワイヤレス・ヘッドフォン
・GPSトラッカー
・ウェアラブル・デバイス用充電スタンド
・電源バンク
・モバイル・ルーター
■ 評価ボード
・MAX77789EVKIT
インターフェース & 絶縁

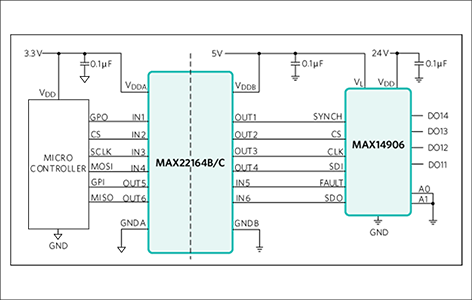

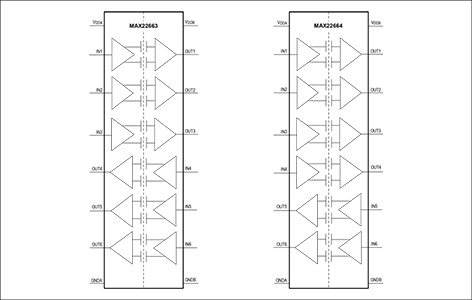

MAX22163/MAX22164/MAX22165:業界最高速、低消費電力、強化デジタルアイソレーター
※メーカー製品ページ:MAX22163 / MAX22164 / MAX22165
■ アプリケーション
・車載用
・バッテリーマネージメントシステム(BMS)
・チャージャー
・ハイブリッド電気自動車
・インバーター
■ 評価ボード
・MAX2256XAEVKIT
MAX22664/MAX22665:強化絶縁型、高速、低消費電力の6チャンネル・デジタル・アイソレーター
MAX22664/MAX22665は、アナログ・デバイセズ独自のプロセス技術を使用した6チャンネルの強化絶縁型、高速、低消費電力デジタル・ガルバニック・アイソレーターのファミリーです。すべてのデバイスが強化された絶縁機能を備えており、耐圧定格は5kVRMS(60秒)です。車載用と汎用のどちらのデバイスも、-40ºC~+125ºCの周囲温度での動作が確保されています。末尾に/Vが付いたデバイスはAEC-Q100に適合しています。オートモーティブ・グレードの全製品番号については、オーダー情報を参照してください。
※メーカー製品ページ:MAX22664 / MAX22665
■ アプリケーション
・産業用機器
・絶縁型SPI、RS-232/422/485、CAN、デジタルI/O
・フィールドバス通信
・モーター・コントロール
・医療用システム
・オートモーティブ
- ハイブリッド電気自動車
- チャージャー
- バッテリー管理システム(BMS)
- インバーター
■ 評価ボード
・MAX2256XAEVKIT
アンプ

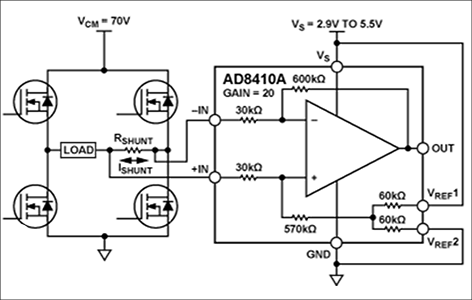

AD8410A:-2V~70Vの広い入力電圧範囲、2.2MHzの広帯域幅、PWM除去を備えた電流検出アンプ
AD8410Aは、高電圧、広帯域幅の電流検出アンプです。このデバイスは、20V/Vの初期ゲインを備え、2.2MHzの帯域幅を温度範囲全域で最大±0.13%のゲイン誤差で実現します。バッファリングされた出力電圧が、任意の標準的なコンバーターに直接接続されます。AD8410Aの最小DC同相ノイズ除去比(CMRR)は、-2V~+70Vで123dBです。AD8410Aは様々な産業用およびオートモーティブ・アプリケーションを対象に、シャント抵抗の両端で双方向電流測定をおこないます。
※メーカー製品ページ:AD8410A
■ アプリケーション
・同位相またはハイサイドの電流検出
- BLDCモーター、低インダクタンス・モーターでのモーター・コントロール
- 双方向48V~12V DC/DCコンバーター
- ソレノイド・コントロール
- 電源レール・モニタリング
・ローサイド電流の検出
■ 評価ボード
・EVAL-AD8410A

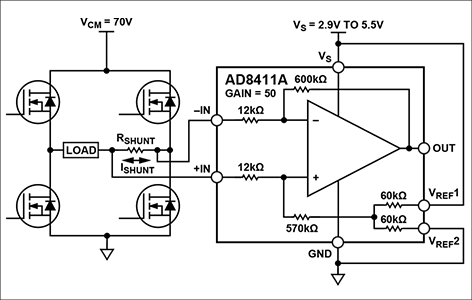

AD8411A:-2V~70Vの広い入力電圧範囲、2.7MHzの広帯域幅、PWM除去およびゲイン50V/Vを備えた電流検出アンプ
AD8411Aは、高電圧、広帯域幅の電流検出アンプです。このデバイスは、50V/Vの初期ゲインを備え、2.7MHzの帯域幅を温度範囲全域で最大±0.15%のゲイン誤差で実現します。バッファリングされた出力電圧が、任意の標準的なコンバーターに直接接続されます。AD8411Aの最小DC同相ノイズ除去比(CMRR)は、-2V~+70Vで123dBです。
※メーカー製品ページ:AD8411A
■ アプリケーション
・同位相またはハイサイドの電流検出
- BLDCモーター、低インダクタンス・モーター
- 双方向48V~12V DC/DCコンバーター
- ソレノイド・コントロール
- 電源レール・モニタリング
・ローサイド電流の検出
■ 評価ボード
・EVAL-AD8411A
