概要

◆ 本KitはSONY社製CMOSセンサーIMX901を搭載した評価用モジュールです。IMX901のSLVS-EC v3.0インタフェース（4レーン）をサポートしています。
◆ 本KitとLuminous SLVS-EC Rx FMC Cardを組み合わせることで、FMCコネクター搭載のFPGA開発キットに接続できます。
◆ SLVS-EC v3.0 Rx IPを併せてご使用いただくことで実機評価/検証を早期に行うことが可能となります。
◆ 本製品の詳細な入手可能時期につきましては、本ページ下部のお問い合わせボタンよりお問い合わせください。

特徴

◆ SONY社製 IMX901-AMR-C (1.4型 約1641万画素 水平8K高解像度・ワイドアスペクトグローバルシャッターCMOSイメージセンサー) 搭載
◆ SLVS-EC v3.0 最大4レーン対応
◆ センサーINCK (74.25MHz) 搭載
◆ 電源シーケンサ搭載(立ち上がり・立下がり)
◆ Samtec Edge Rate®コネクター採用
◆ C/CSマウントレンズ対応筐体が付属されます
◆ 6インチ長のケーブルが付属されます

寸法

◆ Sensor基板サイズ：50mm x 50mm (typ.)
◆ モジュール筐体サイズ：56mm x 64mm x 21.42mm (typ.)

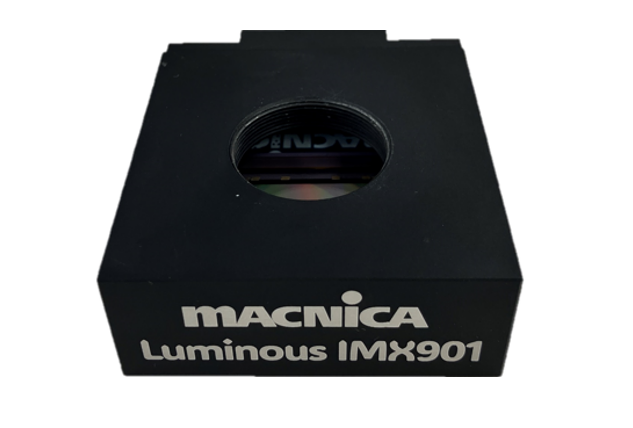

「Sensor基板」＋「モジュール筐体」接合時イメージ

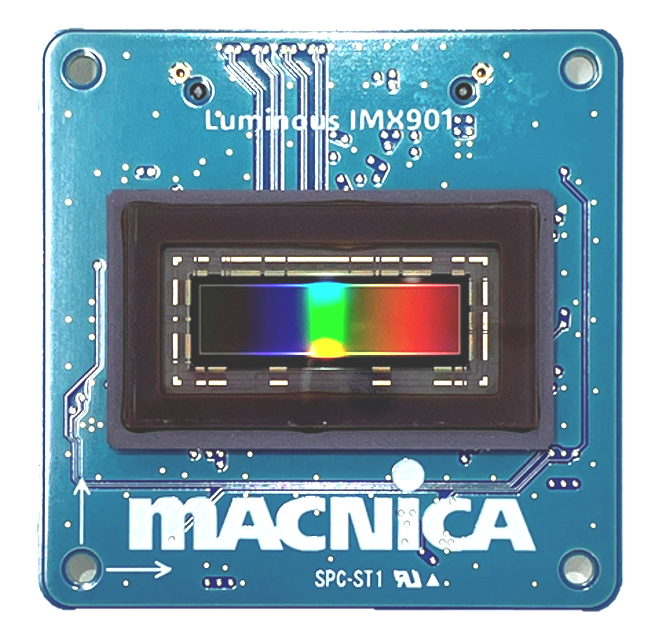

<正面>

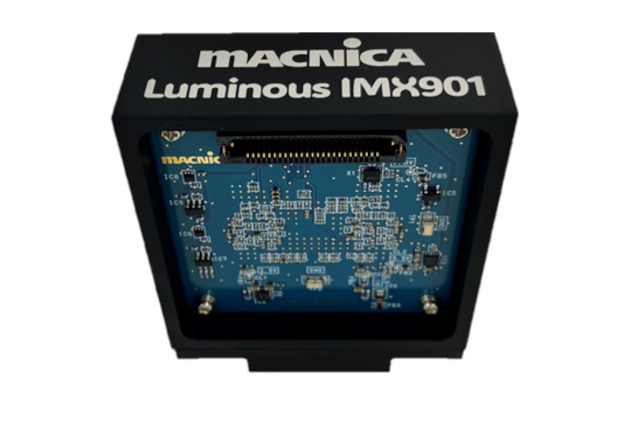

<裏面>

ブロック図

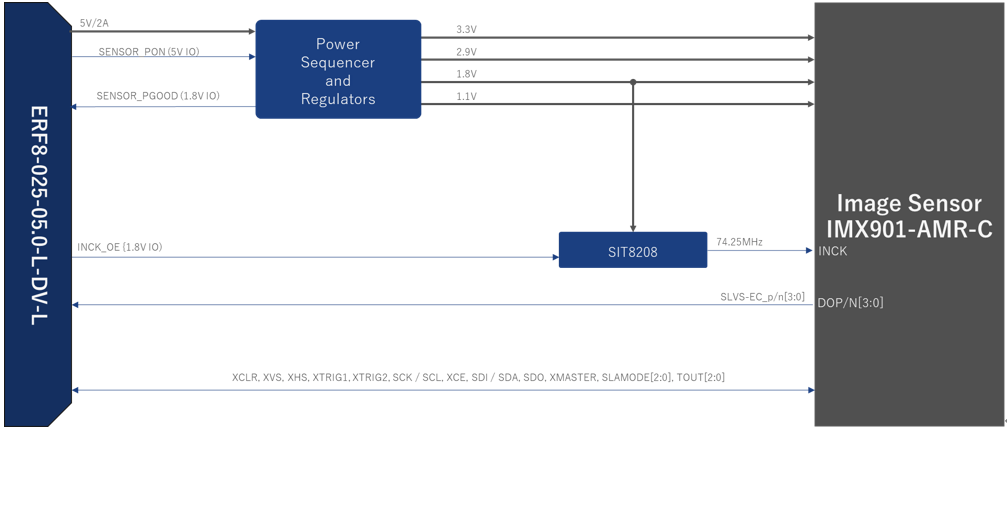

Luminous IMX901 SLVS-EC Sensor EVM ブロック図

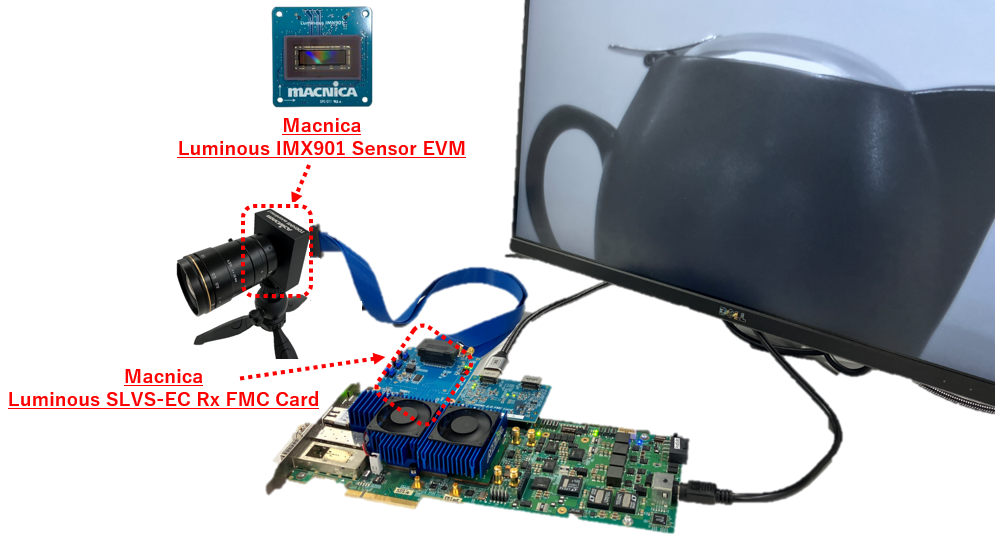

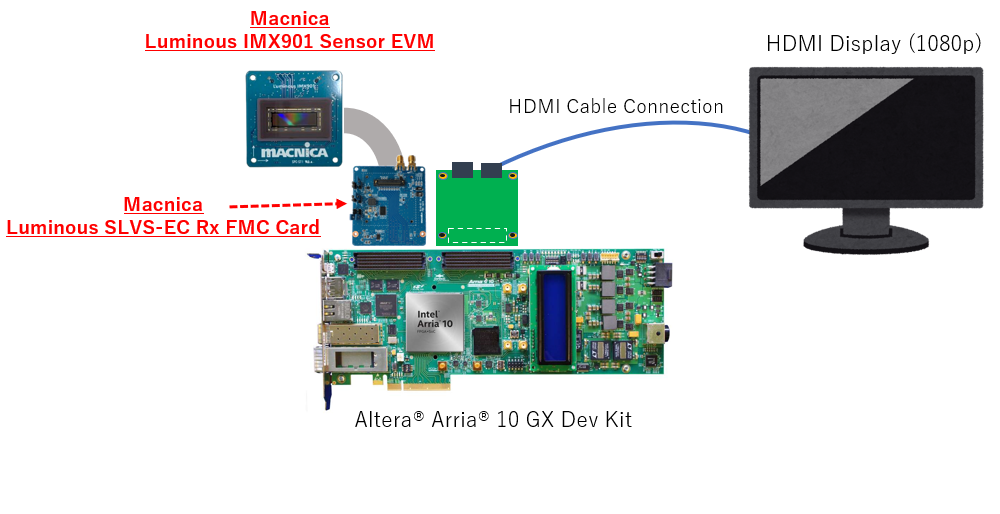

評価キット利用イメージ
