USB 2.0アプリケーションの保護

ESD 確認 USB インターフェース

USB インターフェースは、おそらく世界で最も普及している PC インターフェースです。産業用アプリケーションでの使用はますます一般的になっています。産業用アプリケーションの特殊な環境条件を詳しく見てみましょう。EMI および ESD に対する堅牢性に関して懸念があることは、Intel の「High Speed USB Platform Design Guidelines」に記載されています。Intel は、EMI 抑制用のコモンモードチョークと、ESD パルスに対する保護用の別のコンポーネントの使用を推奨しています。

ウルトエレクトロニクスは、これらすべてのタイプの製品を提供しています。

 ・WE-CNSW コモンモードチョークは、高速信号ラインでの EMI 抑制のために開発されました。
 ・ ESD 抑制には、非常に低い静電容量 (<2pF) の TVS ダイオードアレイ WE-TVS または ESD サプレッサー WE-VE(静電容量 0.05pF まで)が推奨されます。

しかし、優れた EMI 動作のためには、電源 (VBUS) も保護する必要があります。多くの設計エンジニアは、この重要な点を忘れており、製品が EMI ラボのすべてのテストに合格しない時に疑問を持ちます。1つまたは2つの USB ポートの適切に保護するための 2つの典型的な回路図を次に示します。1つの TVS ダイオードアレイ WE-TVS を使用すると、2つの USB ラインを完全に保護できます。4つの信号ラインと共通の電源はすべて適切に保護されます。

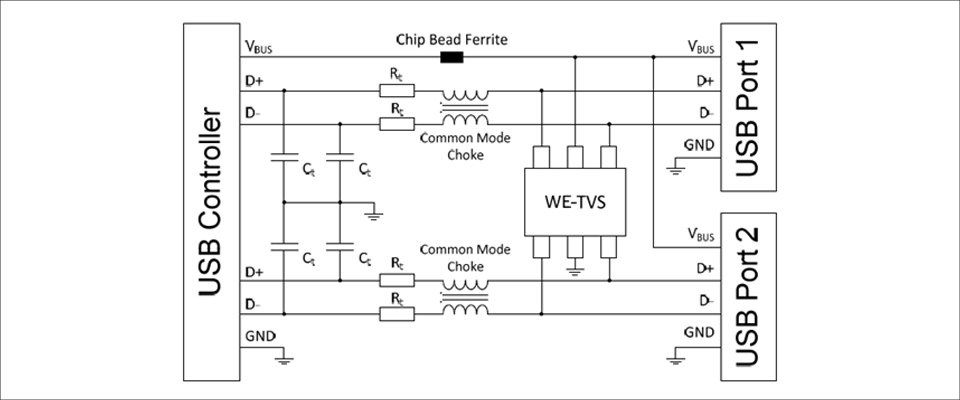

図1:ESD 保護を備えた 2ポート USB インターフェース
図1:ESD 保護を備えた 2ポート USB インターフェース

さらなる最適化、すなわち USB ラインから入ってくるコモンモードノイズおよびディファレンシャルモードノイズをフィルタリングするために、LC フィルターはコモンモードチョーク WE-CNSW とコンデンサーで構築されています。電源ラインでは、ウルトエレクトロニクスの WE-CBF シリーズのようなチップビーズフェライトを使用して、非常に優れたノイズ抑制を達成できます。

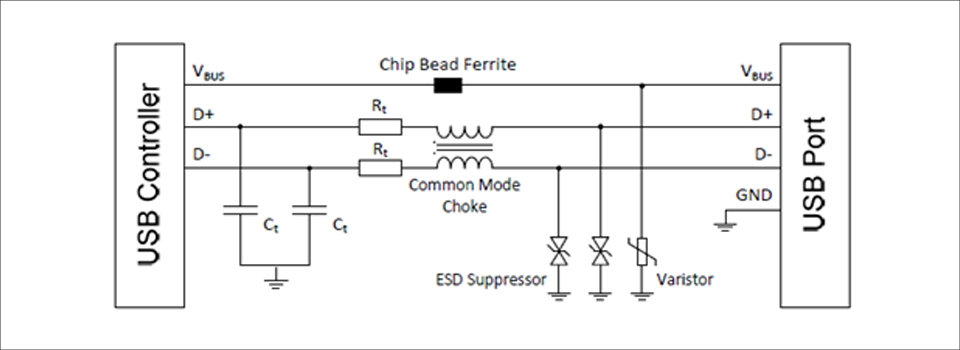

図2:データラインのシールドとは対照的な電源における低容量 ESD サプレッサー不要の構成
図2:データラインのシールドとは対照的な電源における低容量 ESD サプレッサー不要の構成

ESD サプレッサーシリーズ WE-VE のようなシングルライン保護コンポーネントも、信号ラインから GND に接続する必要があります。電源ライン保護には、低容量 ESD サプレッサーを使用する必要はありません。より高いサージとより高い過渡エネルギーに耐えられる標準の SMD バリスターをお勧めします。

TVS ダイオードについて

ウルトエレクトロニクスは、WE-TVS と呼ばれる TVS ダイオードアレイシリーズがあります。。これらの TVS ダイオードアレイには、3つの主な機能があります。

 ・EN61000-4-2 に準拠した ESD パルスに対する保護
 ・EN61000-4-5 に準拠したサージパルスに対する保護
 ・EN61000-4-4 に準拠した EFT パルスに対する保護

WE-TVS シリーズは、サージ耐量を持った高性能に設計された TVS ダイオードアレイです。USB2.0、DVI、LAN などの高速データラインを過電圧から保護するための最適な選択肢です。WE-TVS シリーズは、EN61000-4-2 で概説されている要件を満たしています。超低静電容量 (<2.0 pF) のため、信号ライン上ではほとんど見えません。

ESD サプレッサーについて

ESD サプレッサーは、固有静電容量が低く定義された特殊なバリスターです。ウルトエレクトロニクスには 3つの異なるシリーズがあります。

 ・WE-VE 標準シリーズ:静電容量 1pF ~ 120pF、電圧 5V ~ 24V
 ・WE-VE "ULC" シリーズ:静電容量 0.2pF、12V までの信号ライン向け
 ・WE-VE femtoF シリーズ:静電容量 0.05pF、定格電圧 6V、14V、26V

最初の 2つのシリーズには、4エレメントアレイパッケージも用意されています。

なぜ ESD 保護が必要なのか

電子機器が開発されて以来、すべての部品が静電気放電にさらされています。ESD イベントのピーク電圧は最大 30kV に達し、あらゆる集積回路にとって非常に危険です。一部の最先端の IC は ESD パルスから保護されていますが、実際の環境では追加の保護デバイスが不可欠であることが日々明らかになっています。一方ではボード全体を ESD フリーにし、もう一方ではお客様のニーズを満たすためにより信頼性の高い製品を開発します。

なぜ EMI 抑制が必要なのか

今日のグローバル市場では、電子/電気製品の増加やワイヤレス接続の必要性に伴い、意図的および非意図的な RF 環境による影響から製品を確実に保護する必要性が高まっています。どのような EMI 現象が製品に影響を与えるかを検討することで、適切な保護設計が可能になり、市場投入までの時間を短縮することができます。

さらに、製品は過剰なレベルの EMI を生成してはならず、これは通常 EMC テストラボによって評価されます。製品が不合格になった場合、対策にかかるコストが大幅に増加します。

さまざまな要件に対応するさまざまな保護デバイス

4種類の TVS ダイオードアレイと5種類の ESD サプレッサをご利用可能です。

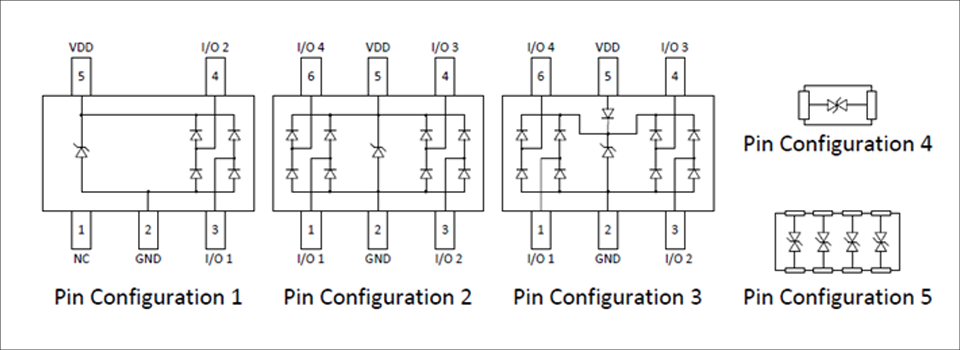

図3:WE-TVS シリーズの複数のピン構成
図3:WE-TVS シリーズの複数のピン構成

適切なパーツを見つける方法

■ rail-to-rail クランプのために接続する電源電圧がある場合

TVS ダイオードを使用してください。

■ 電源電圧がない、またはセラミックコンポーネントを使用する場合
  VDD ピンがフローティング可能な TVS ダイオードを使用するか、WE-VE ESD サプレッサーを使用してください。

■ アイパターンテストに合格するために、データラインに追加できる最大容量は?
  USB2.0 の場合、5pF までのライン容量であれば問題ありません。

■ 発生する可能性のある最大ESD電圧は?

■ 保護したい USB データラインは1本ですか、それとも 2本ですか?

1つの USB データラインを TVS ダイオードの 2つの I/O ポートに接続することで、パフォーマンスが向上します。
  アレイタイプを選択します。

これらすべての質問に答えると、最適なパーツが見つかります。USB2.0 ポート 1つの場合は WE-TVS 824 011 を、USB2.0 ポート 2つの場合は 824 015 をお勧めします。シングルラインコンポーネントを好む設計者は、WE-VE ULCC 823 07 050 029 または 823 06 050 029 を選択できます。

アイパターンテスト

保護要素を選択した後は、インターフェース設計全体が USB 仕様の要件を満たしていることを確認する必要があります。そのため、信号ライン上ではほとんど見えない小さな静電容量を持つウルトエレクトロニクスの保護デバイスを使用することができます。

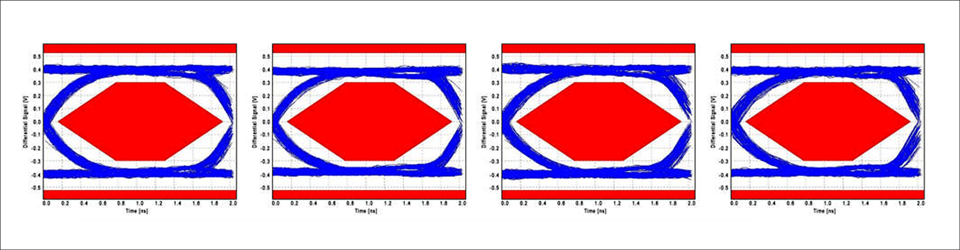

図4:2本の USB2.0 差動信号ラインに保護コンポーネントを使用しない場合のアイパターンテスト
図4:2本の USB2.0 差動信号ラインに保護コンポーネントを使用しない場合のアイパターンテスト

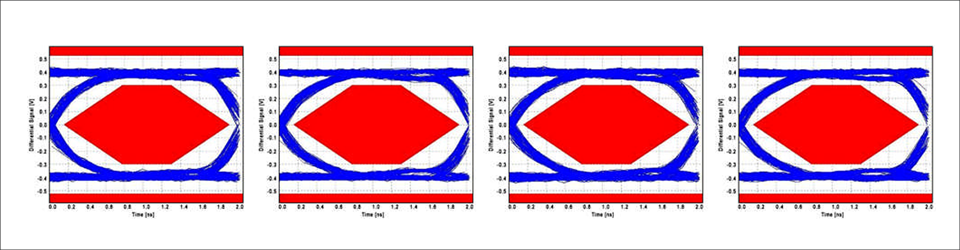

図5:TVS ダイオード WE-TVS 824 015 を使用した場合のアイパターンテスト
図5:TVS ダイオード WE-TVS 824 015 を使用した場合のアイパターンテスト

アイパターンテストは、WE-TVS が USB2.0 信号を妨害しないことを示しています。ここに記載されている他の TVS ダイオードや ESD サプレッサでも同じ結果が得られます。次の表は、ウルトエレクトロニクスの最先端の超低静電容量技術を示しています。この新技術により、通常の動作状態ではチャネル間の静電容量がほとんど見えなくなります。

表1:静電容量部品の比較

表1:静電容量部品の比較

ESP 保護デバイスの保護レベルのテスト

保護レベルを測定する最も簡単な方法は、ESD 保護デバイスを使用して電子回路に ESD パルスを適用し、保護デバイスの前後でこの ESD パルスのピーク電圧を測定することです。しかし、この方法には別の問題があります。ESD パルスは数MHz から数GHz と高周波で広範囲のため、測定中に高周波の屈折が発生します。屈折中の絶対ピーク電圧とスパイク電圧は、保護の良し悪しの指標になりますが、決定的なクランプ電圧を示すことはできません。ちなみに、これは信頼性が低く、再現性のある測定ではありません。

半導体製品に精通しているエンジニアは、TLP 測定の方法を知っています。TLP (Transmission Line Pulse) 方法は、すべての測定が 50Ω システムでおこなわれるため、再現性が高く非常に正確な測定システムです。定義された電流インパルス(左)が保護コンポーネントに充電され、その結果得られる電圧が測定されます(中央)。この手順は、TLP電流を増加させながら繰り返されます。その結果、TLP 曲線(右)が得られます。

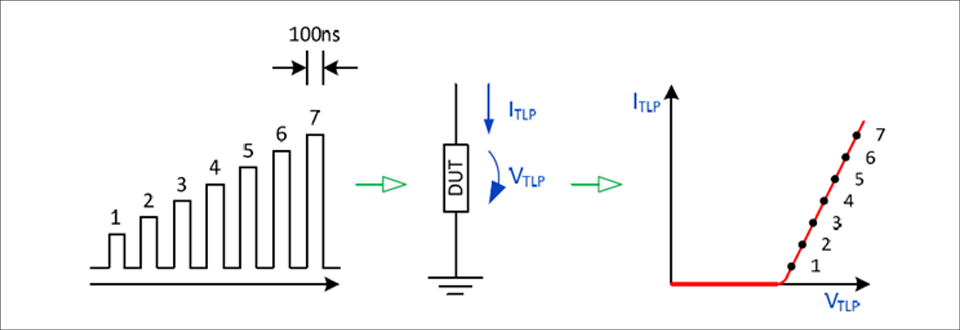

図6:TLP 測定システムと対応する TLP 曲線
図6:TLP 測定システムと対応する TLP 曲線

この測定は、VDD ピンと I/O ピンに対して実行できます。測定する電圧が低いほど、保護デバイスは優れており、電子回路の信頼性も高くなります。ウルトエレクトロニクスの TVS ダイオードは、組み込まれたスナップバック技術のおかげで、市場で最も低い ESD クランプ電圧を実現しています。競合他社の製品と比較して、WE-TVS は明らかに優れています。TLP 曲線を少し見ればこのことがわかります。

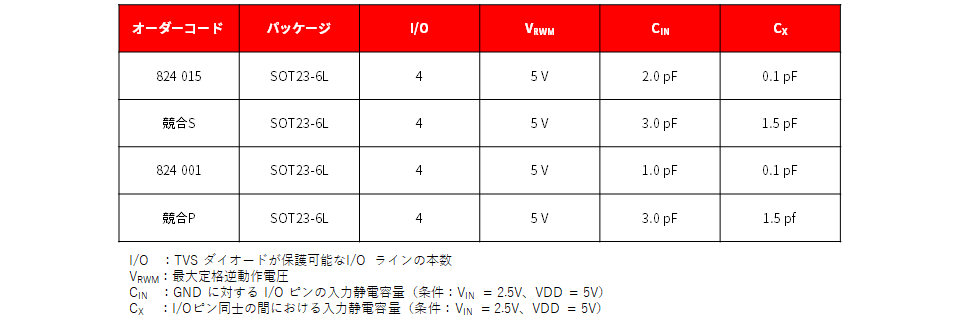

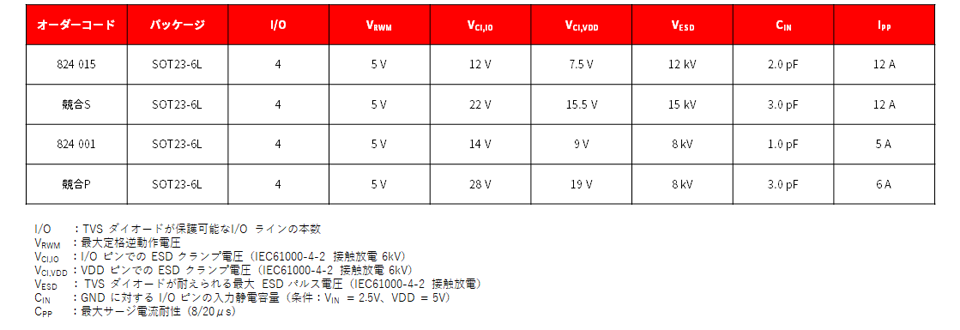

表2:VDD 用部品の比較

表2:VDD 用部品の比較

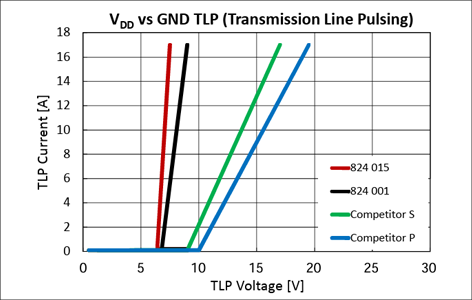

図7:VDD に対する各部品の TLP 曲線
図7:VDD に対する各部品の TLP 曲線
図8:I/O ライン に対する各部品の TLP 曲線
図8:I/O ライン に対する各部品の TLP 曲線

シングル USB ポートの推奨レイアウト

2つの差動信号ライン (D+ と D-) は、図9 に示すように、コネクターから TVS ダイオード (WE-TVS 824 011) を経由し、コモンモードチョーク (WE-CNSW 744 232 090) を通って USB コントローラーに接続されます。これにより、両方のデータラインで優れた ESD 保護とEMI抑制が実現します。VBUS は信号ラインと同様に配線されますが、コモンモードチョークの代わりにチップビーズフェライト (WE-CBF 742 792 641) が使用されます。チップビーズの後にコンデンサと 2番目のチップビーズを追加して、可能な限り優れた EMI 抑制効果を得ることができます。

非常に敏感な IC および/または信頼性の高いアプリケーションでは、図10 に示すように 4エレメント TVS アレイ (WE-TVS 824 015) を 2重に接続すると、最適化された ESD 抑制効果を得ることができます。

シングルチャンネルコンポーネントを好む設計者は、ESD サプレッサー WE-VE も使用することもできます。D+/D- から GND への接続が必要です(図11)。その他の部品は上記と同様に接続します。

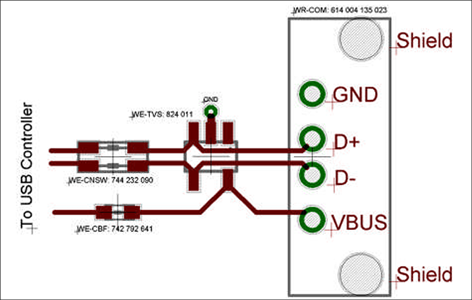

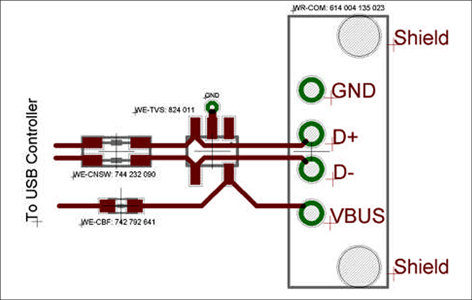

図9:シングル USB ポートの保護 図9:シングル USB ポートの保護
図9:シングル USB ポートの保護
図10:シングル USB ポートの 2重保護 図10:シングル USB ポートの 2重保護
図10:シングル USB ポートの 2重保護

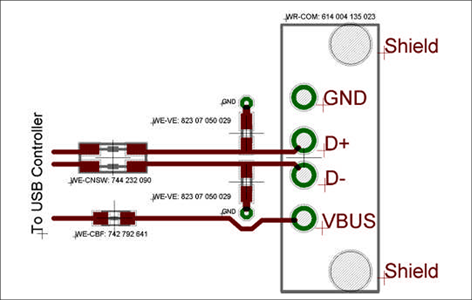

図11:シングル USB ポートの保護 図11:シングル USB ポートの保護
図11:シングル USB ポートの保護

ダブル USB ポートの推奨レイアウト

シングル USB ポートの保護とルーティングは非常に似ています。ここでは、シングルポートの保護とまったく同じ部品を使用し、保護レベルも同じになります。

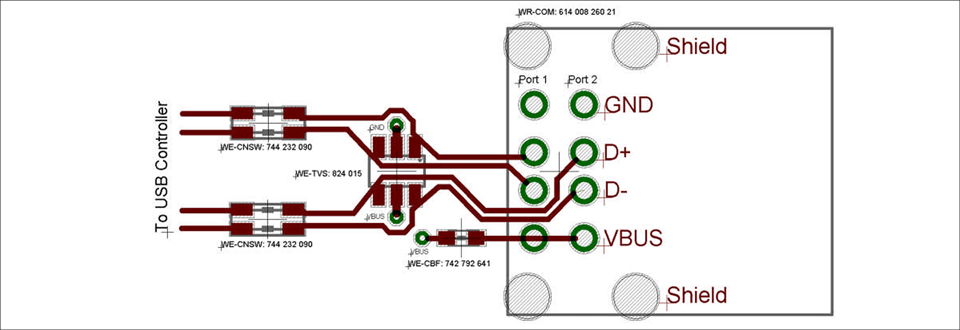

図12:ダブル USB ポートの保護
図12:ダブル USB ポートの保護
