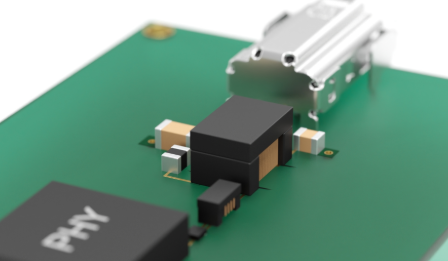

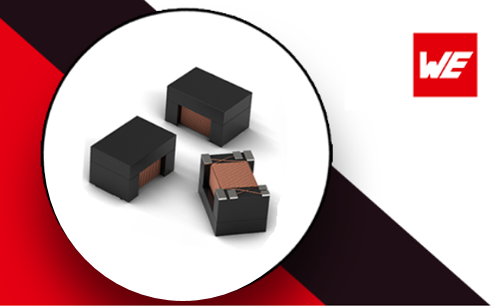

従来品より小型、軽量、設計の簡易化に貢献!シングルペア・イーサネットソリューション

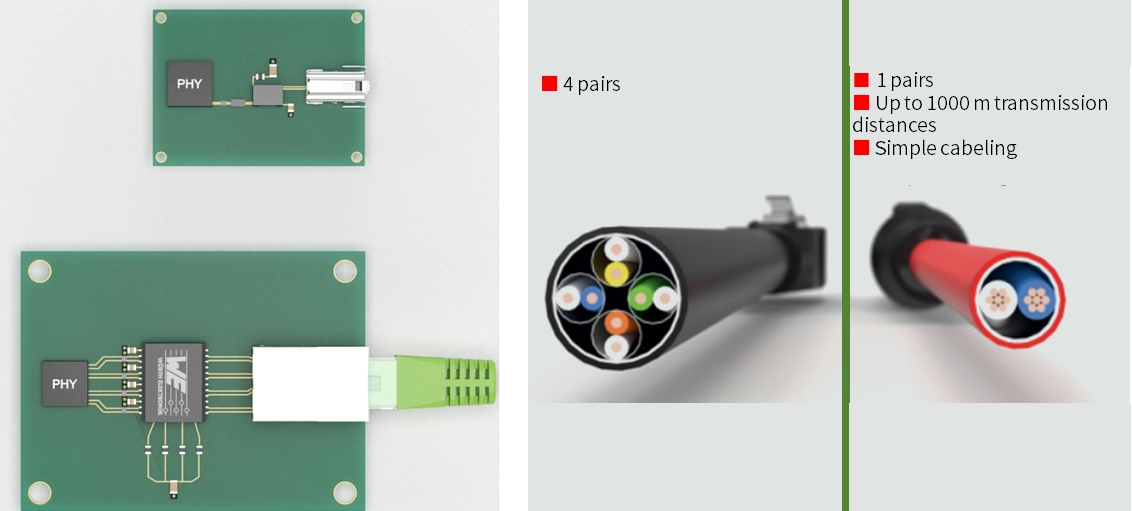

従来のRJ45イーサネットに比べて、最大75%のPCBのスペースを削減! 1ペアのケーブルのみで伝送可能に!

1組のワイヤーのみを使用することで、PCB上の受動部品の数が大幅に削減されます。このシングルペアイーサネットはコネクターも非常にコンパクトなため、現在のRJ45のイーサネットと比較し、最大75%のPCBのスペースを節約することができます。

IEC 62368-1に準拠した絶縁電圧

4ペアワイヤーのイーサネットと同様に、このシングルペアイーサネットにはIEC 62368-1(以前のIEC 60950)に準拠した絶縁も規定されています。50Vのガルバニック絶縁を備えたコンデンサーは、用途はほぼ自動車用イーサーネットアプリケーションのみとなり、産業用アプリケーションには不十分です。

優位点としては、シングルペアイーサーネットの電気絶縁は、信号トランスにより簡単に解決できることです。ウルトのWE-STSTトランスシリーズは、優れたパフォーマンスと、わずか4.5 x 3.2mmという非常にコンパクトなサイズが特長です。

またセンタータップをGNDに接続することにより、コモンモード信号も効果的に減衰することが可能です。

さらなるEMIの改善とESDの保護

トランス(74930000)に加え、コモンモードチョーク(744232222)はデータ信号に悪影響を与えることなく、1MHzからの周波数でもEMI動作を改善することができます。またTVSダイオード(824012823)は、IEC 61000-4-2に準拠し、最大8 kVのESDの保護を提供します。その他、2kV対応のコンデンサー(885342208024)や汎用小型コンデンサー(885012205086)も取り扱いがあります。

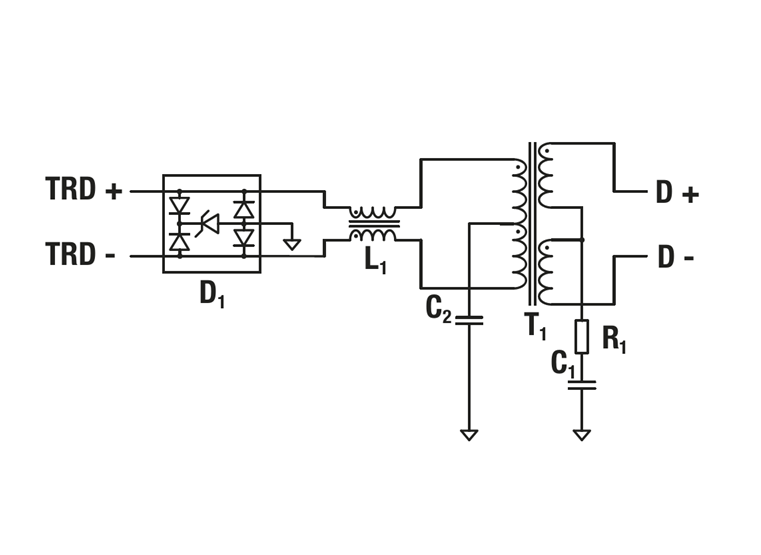

参考回路

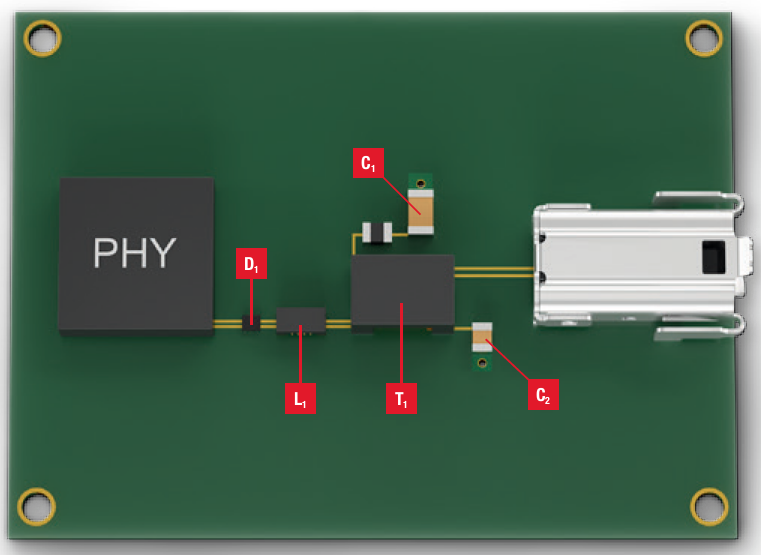

PCB基板

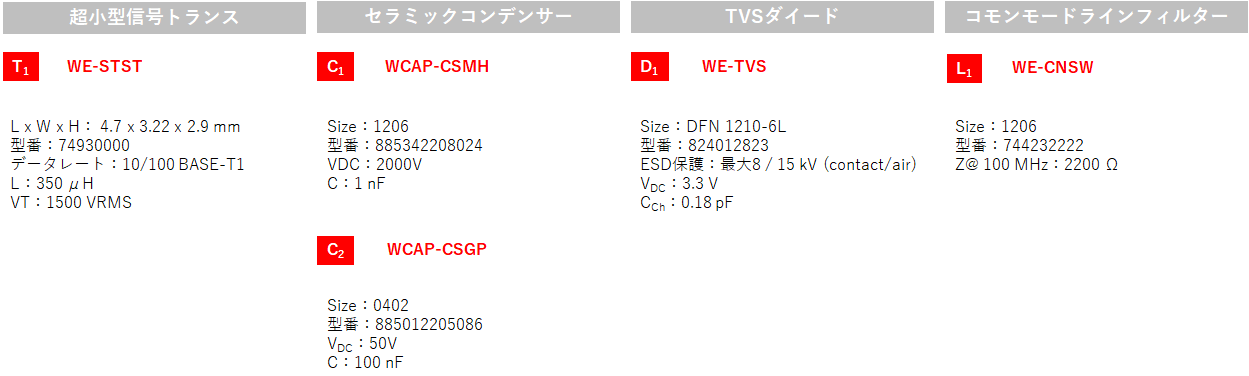

PCB基板のウルト周辺部品

製品説明動画

こちらの動画により、シングルペア・イーサネットに対しウルトエレクトロニクスのご提案できるソリューションや減衰量,周波数特性グラフをご確認することができます。

Würth Elektonikは、SPEインダストリアルパートナーネットワークのメンバーです

SPEインダストリアルパートナーネットワークは、IIoT(インダストリアルイーサネットオブシングス)の急速に成長する基盤として、シングルペアイーサネットテクノロジーを推進する企業による協会です。SPEインダストリアルパートナーネットワークは、将来のユーザーにとって、SPEネットワークとデバイスの構築に関するすべての質問に対応する最初の連絡先となります。またSPEインダストリアルパートナーネットワークは、将来のIIoTアプリケーションの開発に関する明確な推奨事項を提供し、情報と交換の中心となるプラットフォームでもあります。
