業界最小クラス 2色LED "SML-D22MUW" の特長

SML-D22MUW はローム社 が提供している2色発光チップLEDです。

1.6x0.8mmパッケージに赤・緑2つの素子を実装しているため、1つのLEDで赤と緑、その中間色(橙)を表示することができます。

産業機器などの数字表示部には単色LEDがよく利用されています。しかし、単色では異常時などの表示がわかりにくいなどの課題がありました。

SML-D22MUW を利用することで、わかりやすい数字表示ができるだけでなく、低コスト、省スペースを実現することができます。

型  名IF (mA)VF (V)λD (nm)光度 IV(mcd)
SML-D22MUWNEWM52.057010
U51.962016

SML-D22MUW には、以下の大きな特長があります。

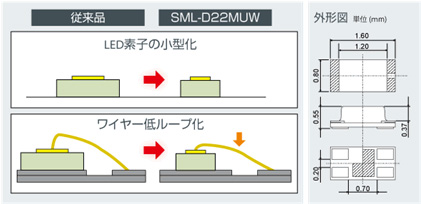

1. 業界最小の1608サイズで、機器の小型・薄型化を実現

SML-D22MUWは、単色チップLEDと同サイズの1.6x0.8mmパッケージに赤・緑の2つ色の素子チップLEDを実装しています。

また、発光部は1.2x0.8mmの樹脂部サイズに2色の光源を実装しています。そのため、赤色、緑色の2色だけでなく、その中間色を表現することも可能です。

Article header library 129589 pic01  1
小型・薄型化を実現

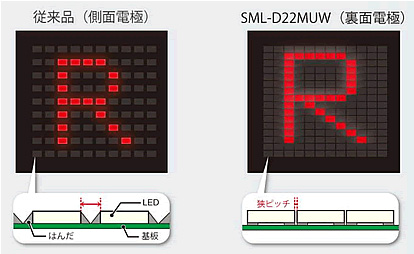

2. 高精細なドットマトリクス表示が可能

SML-D22MUW のパッケージは裏面電極を採用しているため、狭間隔での実装が可能になりました。

そのため、従来と比較して非常に高精細なドットマトリクス表示ができます。

Article header library 129589 pic02  1
高精細なドットマトリクス表示が可能

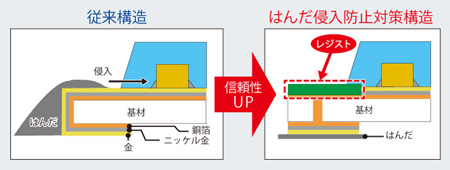

3. はんだ侵入防止対策により、高い信頼性を実現

SML-D22MUW は、電極部の金メッキ処理前にレジストとよばれるストッパーを設けています。

そのため、樹脂内部へのはんだ浸入を防止することができ、るためショートによる不具合の心配がありません。

Article header library 129589 pic03  1
はんだ侵入防止対策

アプリケーション例

  • 一般民生
  • 家電(白物・エアコン等のインジケーター)
  • FA機器
Article header library 129589 pic04  1
アプリケーション例

製品概要

型  名SML-D22MUW
仕  様
  • パッケージタイプ:Dual Color / Mini-mold
  • LEDタイプ:Dual color
  • パッケージサイズ[mm]:1.6x0.8(t=0.55)
  • 発光色:Yellowish-Green / Red
  • 発光波長 λD (Multi-color) (Typ.) [nm]:570 / 620
  • 光度(Multi)(Typ.)[mcd]:10 / 16
  • 順方向電流[mA]:25
  • 順方向電圧 (Typ.) [V]:2
  • 素子材質:AIGaInP
  • 許容損失Pd [mW]:67 / 65
  • 動作温度範囲[°C]:-40 to 105
  • 保存温度範囲[°C]:-40 to 110
