はじめに

イヤホンジャックを廃止したスマートフォンが増えてきており、Bluetoothを使ったオーディオリスニングがより一般的なものになってきました。実際に通勤などでBluetoothイヤホンを使っている方も多いのではないでしょうか。

Bluetoothのオーディオ転送で使われるコーデックも進歩しており、高音質コーデックも登場しています。Qualcomm社ではBluetoothオーディオ用の高音質コーデックとしてQualcomm® aptX™を用意しています。

Bluetoothコーデックとは

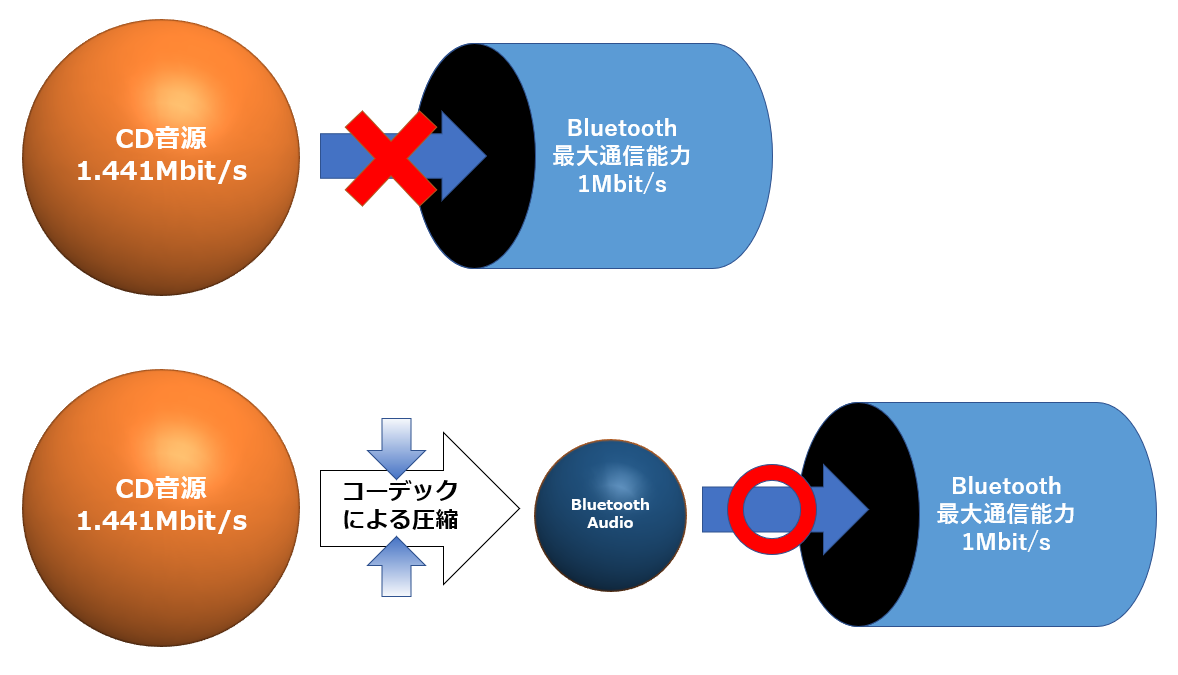

Bluetoothの最大スループット（1秒間に送信できる最大データ量）は、理想的な環境化（Wi-Fiなどの無線と干渉しない環境化）で1Mbps（毎秒1Mbit = 毎秒125kbyte）と言われています。CD音源をそのまま転送する場合に必要となるスループットは、44.1kHz × 16bit × 2channel ＝ 1411200bps（≒ 1.411Mbps ＞ 1Mbps）となるため、そのままではBluetoothの送信能力では転送できません。

そこで、Bluetoothではオーディオを安定して転送するために音声データの圧縮を行っており、そちらの音声圧縮技術でコーデックが利用されています。ひと昔前、容量が少ないオーディオプレイヤーにMP3で圧縮して音楽を持ち運んでいたのと同じ原理となります（Bluetoothでは使われていませんが、MP3もコーデックの１つです）。

従来のBluetoothコーデック(SBC)の特徴

Bluetoothオーディオ転送用プロファイルであるA2DP（Advanced Audio Distribution Profile）の標準コーデックで、なおかつ対応必須のコーデックであるSBC（SubBand Codec）が従来から使われていますが、こちらのコーデックはBitpool値（SBCの音質パラメーターの1つ）の影響を大きく受けるコーデックとなっています。

古い製品や十分な送信能力を持っていない製品ではビットレート（1秒間の送信データ量）を下げるために低いBitpool値が使われているため、そのような製品と接続した場合、高いBitpool値に対応している比較的新しいイヤホンやヘッドホンを使っていたとしても低いBitpool値が使われてしまうため、音質が下がってしまうといった特徴があります。Bitpool値は一般的には見えない値（専門の機材を使わないと確認できない値）のため、こちらもユーザーを惑わす一因となっています。

また、AACやMP3にエンコードする際に行われている聴覚心理モデルによるマスキング処理（圧縮時に非可聴域を間引く処理）がSBCのエンコードでも行われているため、AACやMP3の音源をBluetoothで送信した場合、2重にマスキング処理が行われることになり、原音に比べて違和感を感じる音になってしまうといった特徴もあります。

Qualcomm® aptX™とSBCの違い

Qualcomm® aptX™は独自のコーデック方式を採用しており、SBCのように聴覚心理モデルによるマスキング処理（非可聴域を間引く方式）を使っていないのが大きな違いとなります。Qualcomm® aptX™では聴覚心理モデルを使わない独自の固定圧縮アルゴリズムを使用することで、原音に忠実なフラットな周波数特性を実現しており、そちらの技術によって高音質を担保しています。

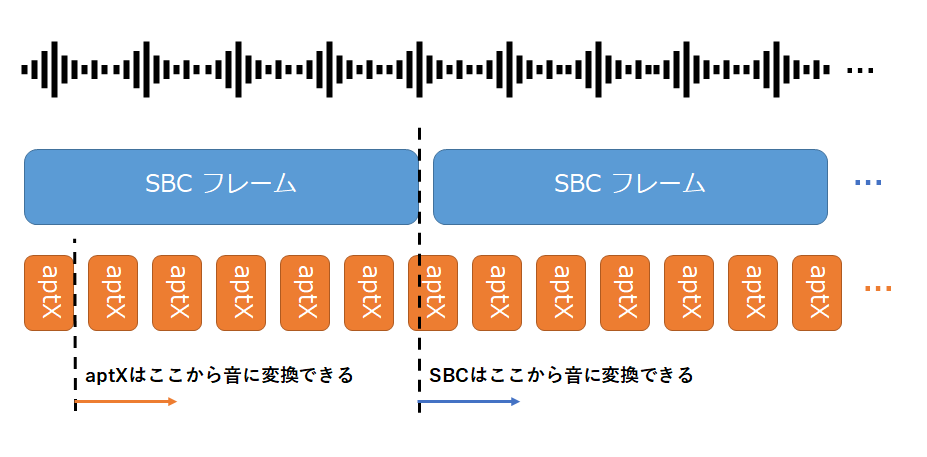

また、SBCはフレーム単位のコーデック（ある程度の時間分の音をまとめて１フレームとしてエンコードするコーデック）で、１フレーム分を受信し終わるまでデコードできないため比較的遅延が大きいのに対し、Qualcomm® aptX™はサンプル単位のコーデック（１秒間にサンプリング周波数回行われる音の標本化の単位でエンコードが行われるコーデック）で、サンプルデータを受信した時点ですぐにデコードできるため遅延が少なくて済むといった違いもあります。

性能比較表


コーデック	聴覚心理モデルによるマスキング	周波数応答特性	Encode/Decodeの単位	遅延
SBC	行う (非可聴域を間引く)	高域で急激な信号減衰あり (聞こえにくい高音を減衰)	フレーム単位	比較的大きい
Qualcomm® aptX™	行わない (非可聴域を間引かない)	原音をほぼ忠実に再現 (高音までフラット)	サンプル単位	比較的小さい

Qualcomm® aptX™ Familyの特徴

Qualcomm® aptX™では、Qualcomm® aptX™ / Qualcomm® aptX™ Low Latency / Qualcomm® aptX™ HD / Qualcomm® aptX™ Adaptive といった幅広いラインナップを用意しています。以下に、それぞれの特徴についてまとめます。

・CDクオリティの高音質オーディオコーデック

・録音スタジオや放送局などのプロ音響分野で揉まれた技術

・音声品質の劣化や遅延の問題を発生させることのないBluetooth音声伝送に適した独自のアルゴリズムを採用

・メジャーなOS（Windows10, macOS, Android）で送信機能をサポート

・リップシンクが気にならない低遅延なオーディオコーデック

・映像との差40msec以下を達成

・aptXをベースに低遅延向けのパケット転送・エラー補正処理を実装

・音質はQualcomm® aptX™と同等

・ハイレゾ音源に対応する24bit Bluetoothオーディオコーデック

・SNR 129dB（ハイレゾ相当の低ノイズ）を実現

・独自のパケットエラー補正アルゴリズムを採用

・プロ音響分野で実績のある24bitアルゴリズムをBluetoothに採用

・高音質、低遅延、堅牢性（音途切れの強さ）を兼ね揃えたコーデック

・RF環境の変化に合わせて自動的にビットレートを調整し音飛びを抑制

・ビットエラー耐性が、厳しいRF環境でのオーディオ品質維持を支援

・ユースケースに合わせて動的に低遅延モードに移行

仕様比較表


コーデック	ビット深度および音質	ビットレート	低遅延対応	THD+N @1kHz (小さい程歪みが小さい)	SNR @1kHz (大きい程雑音が小さい)
Qualcomm® aptX™	16bit CD音質相当	352kbps @44.1kHz 384kbps @48kHz	×	-85dB	93dB
Qualcomm® aptX™ Low Latency	16bit CD音質相当	352kbps @44.1kHz 384kbps @48kHz	〇	-85dB	93dB
Qualcomm® aptX™ HD	24bit ハイレゾ相当	529kbps @44.1kHz 576kbps @48kHz	×	-90dB	129dB
Qualcomm® aptX™ Adaptive	24bit ハイレゾ相当	276kbps - 420kbps (可変ビットレート)	〇	-90dB @276kbps -100dB @420kbps	130dB @276kbps 135dB @420kbps

Qualcomm® aptX™対応主要ラインナップ

Model No	Target APP	TWSイヤホン向け対応コーデック	ヘッドホン、スピーカー向け対応コーデック
QCC3040	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (*)	－
QCC3044	Bluetoothヘッドセット	－	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ HD Qualcomm® aptX™ Adaptive (*)
QCC3046	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (*)	－
QCC3050	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (**)	－
QCC3056	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (**)	－
QCC3071	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (***) LC3 (LE Audio)	－
QCC3072	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (**) LC3 (LE Audio)	－
QCC5125	Bluetoothヘッドホン Bluetoothスピーカー	－	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Low Latency Qualcomm® aptX™ HD Qualcomm® aptX™ Adaptive (*)
QCC5141	TWSイヤホン Bluetoothヘッドホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (**)	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ HD Qualcomm® aptX™ Adaptive (**)
QCC5144	TWSイヤホン Bluetoothヘッドホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (**)	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ HD Qualcomm® aptX™ Adaptive (**)
QCC5151	TWSイヤホン	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (**)	－
QCC5171	TWSイヤホン Bluetoothヘッドセット	SBC, AAC Qualcomm® aptX™ Qualcomm® aptX™ Adaptive (***) LC3 (LE Audio)	SBC, AAC Qualcomm® aptX™ Qualcomm aptX Adaptive (**) LC3 (LE Audio)

(*) 48kHz/24bit 転送のみサポート
(**) 48kHz/24bit 転送に加え、96kHz/24bit 転送もサポート、 Qualcomm® Snapdragon Sound™ にも対応可能
(***) 48kHz/24bit 転送に加え、96kHz/24bit 転送もサポート、Qualcomm® Snapdragon Sound™ 対応することで更に Lossless 転送もサポート
