オンセミ「AR0341AT」がもたらす高ダイナミックレンジイメージング
イメージセンサーを活用するシステムでは、単に高解像度であることだけでなく、逆光や夜間などの厳しい撮像環境においても安定した画像を取得できることが求められています。
オンセミのAR0341ATは、1920×1536画素の3Mpixel CMOSイメージセンサーです。
もともとはADASや電子ミラーなどの車載用途向けに開発された製品ですが、最大150dBのHDR性能やLEDフリッカー抑制機能 (LFM)、Smart ROI、Dual Output Datapathといった豊富な機能を搭載しており、産業用途や監視用途にも適したイメージセンサーとなっています。

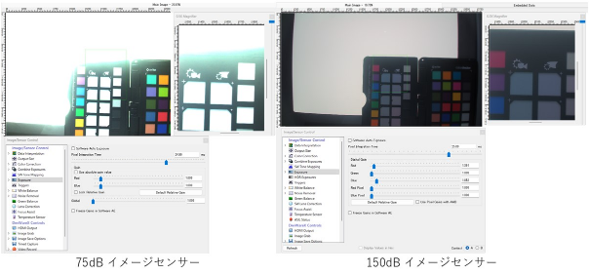

最大150dB HDRによる優れた視認性
AR0341AT最大の特長は、非常に高いダイナミックレンジです。
独自の2.1µm BSI Super Exposureピクセルを採用しており、Super Exposureモードでは最大120dB、Super Exposure＋T2モードでは最大150dBのHDR撮像を実現します。さらにHDR画像生成をセンサー内部で実行できるため、ホスト側の処理負荷低減にも貢献します。
これにより、
・トンネル出入口
・屋外の強い逆光環境
・屋内外が混在するシーン
・強い照明や反射が存在する検査環境
といった、高コントラスト環境でも安定した画像取得が可能です。
LEDフリッカー抑制 (LFM) に対応
近年の監視カメラや産業機器では、LED照明の普及によりフリッカーへの対応が重要になっています。
AR0341ATはHDR撮像と同時にLEDフリッカー抑制 (LFM) を実現しており、LED信号機やLED照明下でも安定した画像取得をサポートします。車載市場向けに培われた撮像技術は、工場設備や屋外監視システムなどにも応用できます。
Smart ROIによる効率的なシステム設計
AR0341ATは最大8つのSmart ROI (Region of Interest) をサポートしています。
画像全体を取得しながら、必要な部分だけを選択的に出力できるため、
・転送帯域の削減
・ISPやSoCの負荷低減
・AI解析対象領域の抽出
を効率よくおこなうことができます。
例えば、検査装置で対象物の特定エリアのみを高速解析したり、監視カメラで人物や車両のみを重点監視したりする用途に適しています。
Dual Output Datapathによる新しいシステム構成
AR0341ATはDual Output Datapathを搭載しており、1つの撮像データから異なる2つの映像ストリームを同時出力できます。MIPI Virtual Channelを活用することで、フル解像度画像とROI画像、HDR画像と解析用画像などを同時に出力できます。
開発ガイドでは、この機能を「Vision＋Viewing」と表現していて、
・人が見るための映像
・AIや画像処理が利用する映像
を1つのセンサーで実現できる点が大きな特長です。
車載品質がもたらす高い信頼性
AR0341ATは車載市場向けに開発された製品であり、
・AEC-Q100 Grade 2対応
・ASIL-C開発プロセス対応
・ASIL-Bハードウェアメトリクス対応
・リアルタイム故障検出機能
・広い動作温度範囲
といった高い信頼性を備えています。
そのため、長期間安定動作が求められる産業機器やインフラ監視用途にも適しています。
想定アプリケーション
AR0341ATは車載用途向け製品ですが、その特長を活かしてさまざまなアプリケーションで活用できます。
マシンビジョン・外観検査
・LED照明下での検査
・強い反射を伴う金属表面検査
・ROIを活用した高速画像処理
インテリジェント監視カメラ
・逆光環境での高精細監視
・AI解析向けROI出力
・昼夜を問わない安定した撮像
ITS・交通監視
・LED信号機撮像
・車両監視システム
・屋外監視用途
ロボティクス・産業機器
・自律移動ロボット
・物流設備
・AGV/AMR向け視覚システム
まとめ
オンセミのAR0341ATは、
・最大150dB HDR
・LEDフリッカー抑制（LFM）
・Smart ROI
・Dual Output Datapath
・60fps対応
・車載品質に裏付けられた高信頼性
を兼ね備えた3Mpixel CMOSイメージセンサーです。単なる車載向けセンサーとしてだけでなく、「厳しい照明環境でも確実に撮像したい」「1台のカメラで複数の役割を持たせたい」といった産業用途や監視用途においても有力な選択肢となります。
