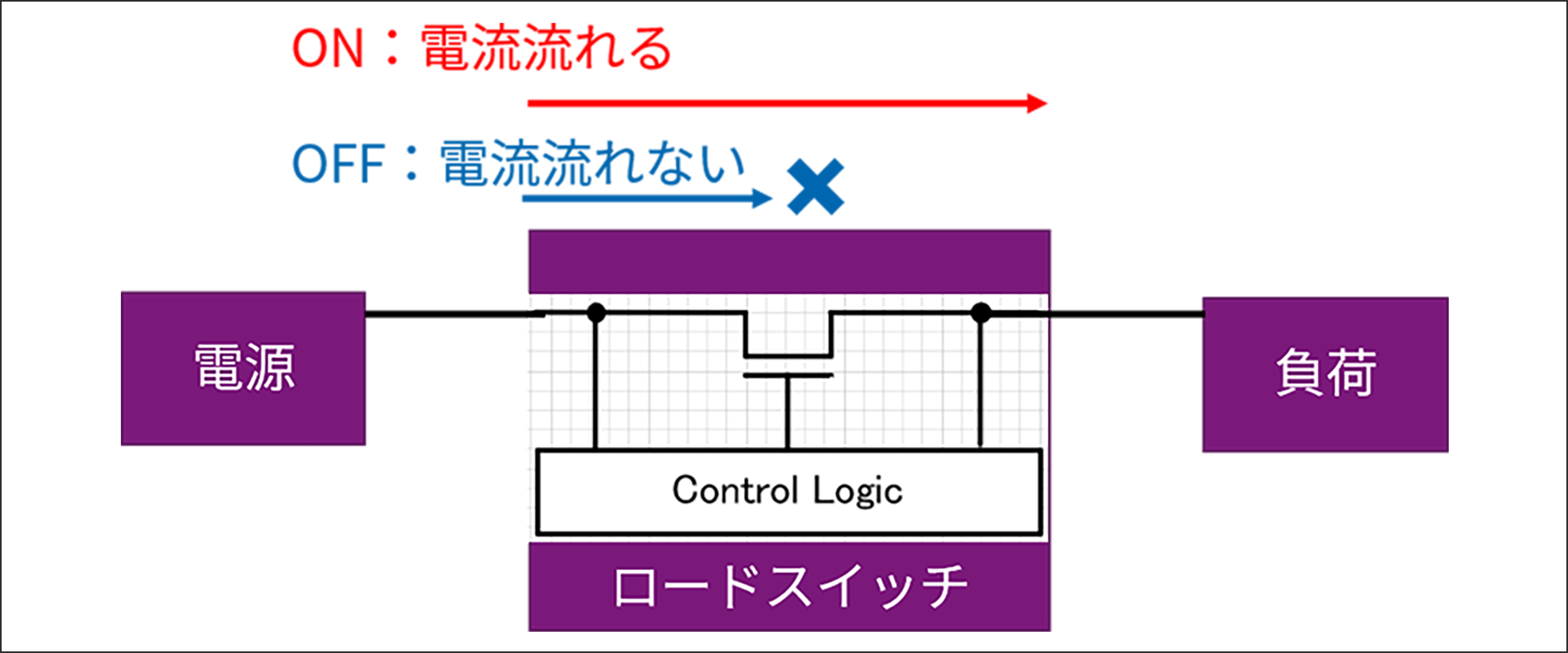

低電圧誤動作防止機能（UVLO）

動作状態から、入力の電源電圧の低下やノイズなどが発生したときに、誤動作を起こす前に停止させる機能です。具体的には、入力電圧（Vin）がUVLOのスレッショルド電圧を下回ったときに、内部のMOSFETをオフします。その後、入力電圧がUVLOのスレッショルド電圧を上回り、イネーブル(EN)がアクティブのままであれば、MOSFETをオンします。

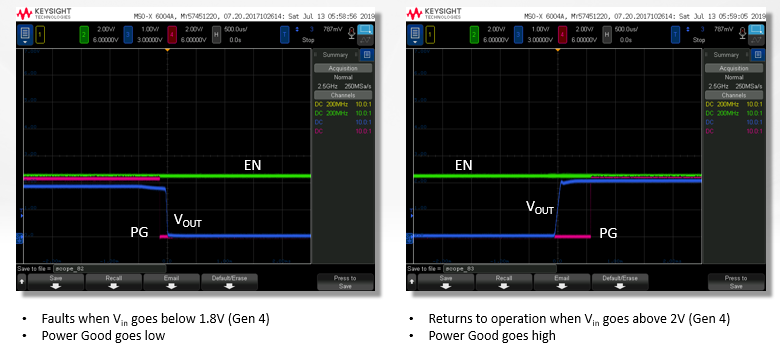

左図：Vinの電圧がUVLOのスレッショルド電圧を下回ったとき、出力(Vout)とPGはLowを出力
右図：Vinの電圧がUVLOのスレッショルド電圧を上回ったとき、出力(Vout)とPGはHighを出力

過電流保護機能(OCP)・短絡保護機能(SCP)

過電流保護(OCP)および短絡保護機能（SCP）により出力(Vout)がグランドにショートしたときや、負荷の誤動作、システムの短絡などの突発的な大電流から、部品やシステムを保護します。

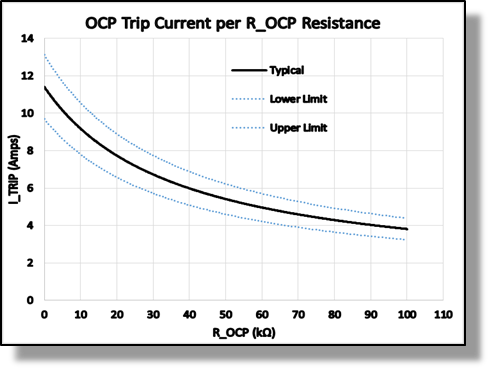

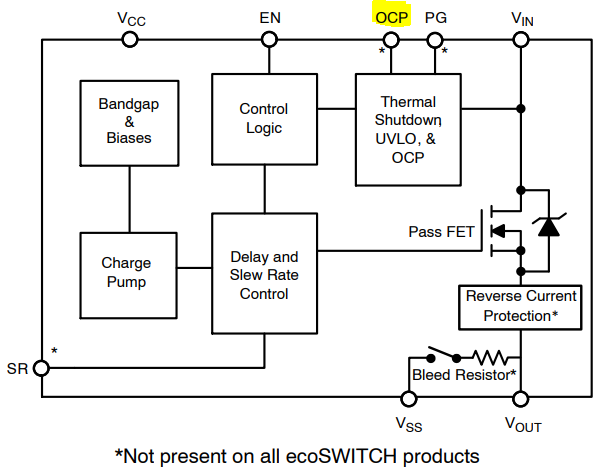

オンセミ社のロードスイッチ製品では、OCP端子の外付けの抵抗の値によって、OCPをかける電流値を変更することができます。

オンセミ社アプリケーションノートAND9848-d.pdf参照

加熱保護機能(TSD)

ロードスイッチ内部の温度が規定されているサーマルシャットダウンのスレッショルドの温度を超えると、電源と負荷の接続を遮断し、負荷を保護します。温度が閾値より下がると、スイッチがオンします。

逆流防止機能(RCB)

逆流防止機能とは、電流が出力(Vout)から入力(Vin)へ流れるのを防ぐ機能です。そのため、負荷から電源に電流が逆流するのを防ぎます。逆流防止機能は特にUSB Type CやType Cのパワーデリバリー用途に適しています。

ディスチャージ機能

ロードスイッチがオフのとき、負荷容量に保持された電荷は、本製品の内部ブリード抵抗を通して放電されるため、すぐに放電（ディスチャージ）できる機能です。また、放電時の傾きをREXTの抵抗値で変更できます。

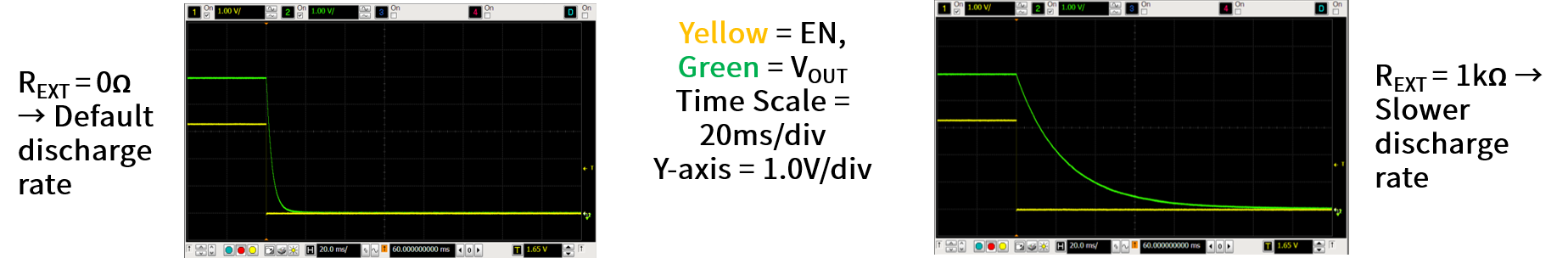

黄色＝EN、緑色＝Vout、Time Scale＝20ms/div、Y-axis＝1.0V/div
左図：REXT＝0Ω 、右図：REXT＝1KΩ

Power Good Pin搭載

ロードスイッチが完全にオンになったときのステータスを出力します。このPower Goodの出力は次のデバイスのイネーブルを駆動可能なため、組み合わせることで複数電源による立ち上げシーケンスを組むことが可能です。また、イネーブル信号の数を削減可能です。

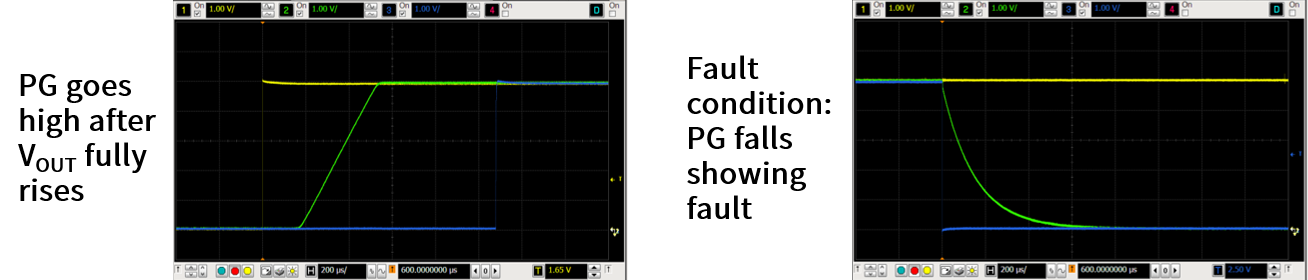

黄色線＝Enable、緑線＝Vout、青色＝PG、Time Scale=200us/div
左図：Voutが上昇後にPGがHighを出力
右図：Fault状態時はPGにLowを出力

調節可能出力スルーレート機能

出力電圧の立ち上がりの調整機能です。ロードスイッチに電源が投入されると、コンデンサが充電されるため、大きな突入電流が発生し、システムを損傷する可能性があります。そこでSR端子の外付けのコンデンサ（Csr）の値を変えることで、スルーレートの傾きを変えることができます。（下回路参照）

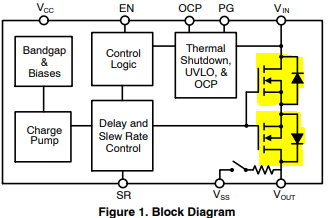

スルーレートの傾きを調整することで出力電圧の急な立ち上がりを抑え、突入電流を防ぐことが可能です。下図が実際の波形です。

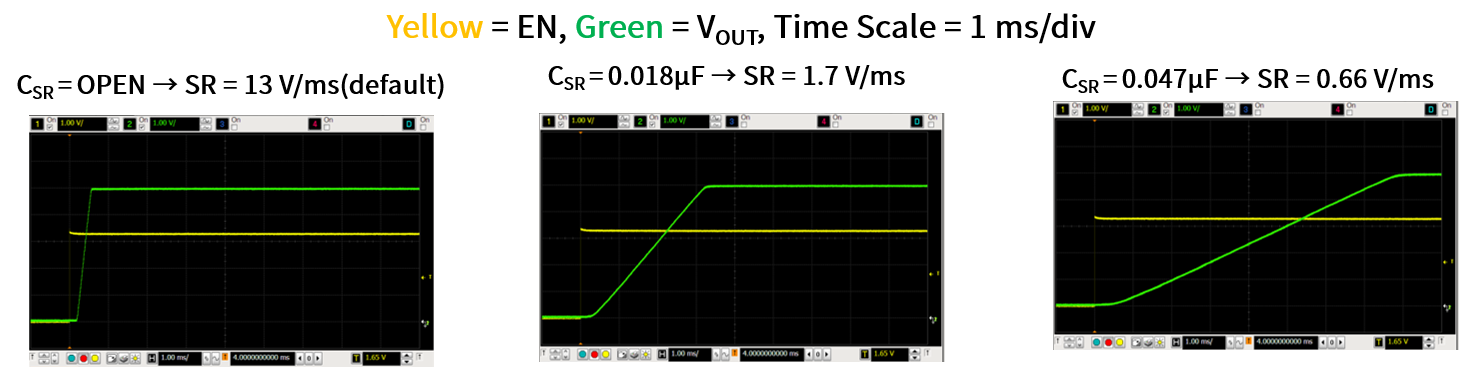

黄色線＝Enable、緑線＝Vout、Time Scale＝1ns/div
左図：Csr＝OPEN時⇒SR＝13V/ns
中図：Csr＝0.018uF時⇒SR＝1.7V/ns
右図：Csr＝0.047uF時⇒SR=0.66V/ns
