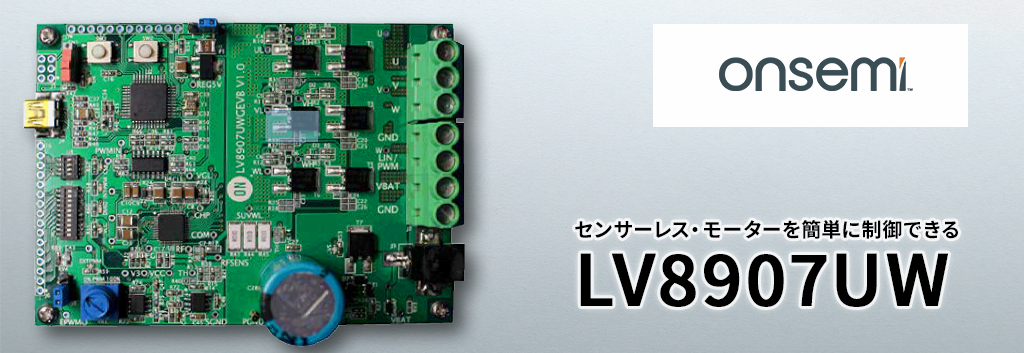

LV8907UWGEVKはオンセミが提供するモーター制御を簡単に実現するための評価キットです。
評価キットにはLV8907UWが搭載していて、センサーレス3相ブラシレスDCモーターをセンサーレスで制御することができます。
LV8907UWは車載用途に対応していて、信頼性が必要とされるアプリケーションに最適です。
車載用途に対応したセンサーレス3相ブラシレスDCモーターコントローラー
「LV8907UWGEVK」評価ボードには、入力電圧が７〜20V(過渡電圧40V)、出力電流は30A、の機能が備わっていて、MOSFETが実装されています。
そのため、低電圧モーターであれば、3相ブラシレスDCモーターを直接接続できるような仕様になっています。
評価用ボードに搭載してる「LV8907UW」は外部回路用のリニアレギュレーターやウォッチドッグタイマー、LINトランシーバーを内蔵していますので、システム基板面積の最小化を提供し、自立型車載用3相ブラシレスDCモーターコントロールシステムに最適です。
モーター制御にソフトウェアの開発は必要ありません
この評価キット「LV8907UWGEVK」図のように接続し、PCにインストールしたGUIツール「LV8907 EVK」を起動します。
その後、PCと評価キットをCOMポートで通信を開始します。あとはGUIツールのRUNボタンを押せばモーターが駆動します。GUIツール上でPWMのデューティー比を変更することでモーター速度の変化も確認できます。
また、このGUIツールでは大きく2つのことが可能です。
1. オシロスコープ機能
オシロスコープ機能を使えば以下のことができます。
- モーター速度の測定
- 検出抵抗RFの電流測定
- VCC、3.3V / 5V電圧レギュレーター・電源電圧VS測定
- 外部サーミスタ入力TH測定
これらのデータをグラフ上にプロットしCSV ファイルで出力することができます。
2. フォルトメッセージ機能
GUIのディスプレイではフォルトメッセージの確認ができますのでモーターのフォルト状態を把握することができます。
アプリケーション例
- 車載
- 家電
- 産業機器
製品概要
センサーレス・3相ブラシレス・DCモーターコントロール LV8907UWGEVK評価キット
| メーカー名 | onsemi |
| 型 名 | LV8907UWGEVK |
| 技術的特徴 |
|
| 梱包物 |
|
