屋外環境でも安定検知｜60GHzミリ波距離センサー「NJF4070/NJF4071」シリーズ
NJF4070/NJF4071は、日清紡マイクロデバイス社の60GHzミリ波を利用した距離センサーです。
環境変化の影響を受けにくく、水位計、タンクレベル監視、AGV/AMR、サービスロボット、産業機械の安全監視など、安定した距離情報が求められる用途に適しています。
なお、日本国内で“技術基準適合認定”を本製品単体で取得済のため、お客様での「追加電波認証取得不要」です。
■ 距離計測・レベル計測・安全検知で、こんな用途に最適。
特長
・環境変化に強い
・非接触でメンテナンス性向上
水面・液面・危険エリアなど、対象物に触れにくい用途でセンサーの摩耗や汚損リスクを抑えられます。
・距離情報を活用した制御に使いやすい
対象物までの距離を把握し、レベル管理、減速、停止、接近検知、障害物検知などの制御へ展開できます。
・小型・低消費電力
組込み機器やAGV/AMRへの搭載にも適しています。

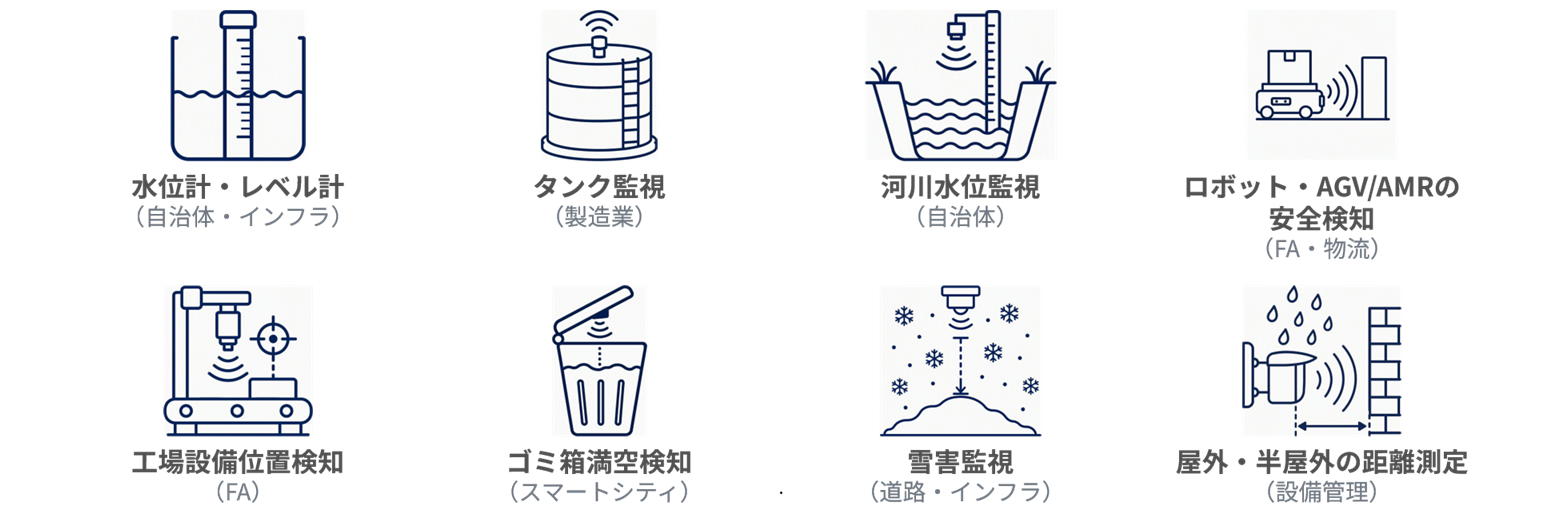

よくある課題 と 主なユースケース
河川水位監視・レベル計測
超音波方式では結露、水面の揺れ、狭いマンホール、足場や内部構造物の影響により誤認識が発生する場合があります。
ミリ波レベルセンサーは非接触で距離を測定できるため、下水道、マンホール、貯水槽、タンクなどの水位・液面監視用途に適しています。
• 河川監視
• マンホール監視
• 貯水槽・受水槽
• タンクレベル監視
• 下水道設備の状態監視
ユースケース① 水位計：「河川や下水道の水位検知」
| よくある課題 |
河川やタンクの水位管理が手作業で非効率。 |
|
| NJF4070/4071が解決 |
・非接触の水位計測を実現でき作業工数を大幅に削減。 |
|
| よくある疑問 |
誤検知が多いのでは？ |
|
| 疑問の解消 |
環境雑音低減アルゴリズム搭載で誤検知を防止。 |
ロボット / AGV・AMR安全検知
ユースケース② ロボット / AGV：「障害物検知」
工場、物流倉庫、商業施設などで稼働するロボットでは、人、パレット、台車、設備との接触回避が重要です。
ミリ波センサーによる距離情報を活用することで、減速、停止、接近検知などの安全制御への応用が期待できます。
• AGV/AMRの前方障害物検知
• 自動洗浄ロボットの接近検知
• サービスロボットの安全領域監視
• 産業機械周辺の距離監視
| よくある課題 |
工場や倉庫の自走ロボット（AGV）で |
|
| NJF4070/4071が解決 |
・高精度な距離計測を実現。 |
|
| よくある疑問 |
カメラやLiDARで代替できるのでは？ |
|
| 疑問の解消 |
マイクロ波なら、悪天候や粉塵環境でも安定動作。 |
「ロボット / AGV・AMR安全検知」用途のセンサーをお探しですか？
駐車場・設備監視
ユースケース③ 屋外駐車場：「在車検知」
対象物までの距離測定を活用し、駐車場の在車管理や設備周辺の状態監視にも展開できます。
屋外・半屋外環境での安定検知を訴求し、既存の超音波・光学式センサーからの置き換え提案につなげます。
| よくある課題 |
屋外駐車場で在車管理のシステム設置が複雑。 |
|
| NJF4070/4071が解決 |
・雨・霧・暗所でも安定検知。 |
|
| よくある疑問 |
屋外だと誤検知が増えるのでは？ |
|
| 疑問の解消 | 光や温度に影響されず、環境雑音低減アルゴリズムで 誤検知を防止します。 |
「駐車場・設備監視」用途のセンサーをお探しですか？
屋外環境におけるセンサー方式比較
なぜ「ミリ波」が最適なのか？
|
項目 |
ミリ波センサー |
超音波 |
光学/ToF |
|
暗所環境 |
◎ 強い |
◎ 強い |
△ 周囲光の影響を受ける場合あり |
|
粉塵・汚れ |
◎ 強い |
△ 影響を受ける場合あり |
△ 影響を受けやすい |
|
雨・霧・湿気 |
◎ 強い |
△ 影響を受ける場合あり |
△ 影響を受ける場合あり |
|
結露環境 |
◎ 強い |
△ 影響を受ける場合あり |
△ レンズ面の影響を受けやすい |
|
温度変化 |
◎ 温度補正不要 |
△ 温度補正が必要 |
○ 比較的影響が少ない |
|
風の影響 |
◎ 少ない |
△ 受けやすい |
◎ 少ない |
|
非接触測定 |
○ 可能 |
○ 可能 |
○ 可能 |
|
屋外・半屋外 |
◎ 適用しやすい |
△ 条件確認が必要 |
△ 条件確認が必要 |
|
主な用途 |
水位計・レベル計、河川監視、タンク監視、 |
液面計測、距離測定 |
距離測定、物体検知光学検知 |
※一般的なセンサー方式の特徴比較です。性能は使用環境や製品仕様によって異なります。
製品仕様
*４隅をネジ止めする面型：基板に止めたり、お客様の製品そのものにネジ止めしたり汎用性の高い製品となっております。
FAQ
【Q】60GHzミリ波センサーとは？
【A】NJF4070/NJF4071は、60GHz帯ミリ波を利用して対象物までの距離を非接触で測定する距離センサーです。
水位監視、レベル計測、AGV安全検知などに利用できます。
【Q】超音波センサーとの違いは？
【A】NJF4070/NJF4071は60GHzミリ波を利用しているため、超音波センサーと比較して温度変化や風の影響を受けにくく、屋外環境でも安定した測定が可能です。
本記事内の比較表もご参照ください。
【Q】どのような用途に利用できますか？
【A】水位監視、タンクレベル監視、河川監視、AGV・AMR安全検知、工場設備位置検知、駐車場監視などに利用できます。
【Q】屋外で使用できますか？
【A】NJF4070/NJF4071は雨、粉塵、結露などの影響を受けにくく、屋外・半屋外環境での水位監視やレベル計測用途に適しています。
マクニカが評価から導入まで支援
マクニカでは、距離計測用途をご検討のお客様に対し、センサー選定から評価キット、PoC、技術相談まで一貫してサポートします。
水位計・レベル計、ロボット安全検知、AGV/AMRなど、用途に応じた最適な製品構成をご提案させていただきますので、お気軽に「お問い合わせ」ください。
NJF4071（距離計測）を評価するための 評価キット と GUIツール
■ 評価キット内容物 |
・NJF4071本体 |
|
・コネクタ付ケーブル 1本 |
|
|
以下メーカーサイト（日清紡マイクロデバイス社）よりダウンロードいただけます。 https://www.nisshinbo-microdevices.co.jp/ja/products/sensor-modules/spec/?product=njf4071 |
|
|
・サンプルソフトウェア |
■ GUIツール |
・以下メーカーサイト（日清紡マイクロデバイス社 ）よりダウンロードいただけます。
|
技術資料（ダウンロード）
クリックするとメーカーサイト（日清紡マイクロデバイス社 ）よりダウンロードいただけます。（ NJF4070 | NJF4071 ）
お問い合わせ / ご相談
当製品に関するご質問、評価キット・技術相談・お見積もり等、以下よりお問い合わせください。
