概要

マイクロ波で “長距離･広角”エリア の “移動体･人体検知” を実現！ 小型・オールインワンモジュール

24GHz 帯ドップラーセンサーモジュール（NJR4267）は、小型・低背型パッケージで、 マイクロ波回路・アンテナ・制御＆信号処理MCUを内蔵のオールインワン・モジュールです。

対象となる人体や移動体を、距離20-30mの範囲での高感度検知を実現し、かつ「暗闇、高温度・低温度、直射日光下、煙、霧」などの様々な環境下でも安定検知することから、屋内のみならず、屋外/半屋外用途でのご利用にも最適な製品となっております。
さらに、日清紡マイクロデバイス社独自開発の環境雑音低減機能で誤検知率を低減することも特長のひとつです。
なお、日本国内で“技術基準適合認定”を本製品単体で取得済のため、お客様での「追加電波認証取得不要」です。

特長

・ “長距離・広角”エリアでの検知を実現
　  - 最大検知距離：30m※1 、最大検知角度：110度※2 　　
  　- センサー真正面距離時(歩行者)
    ※1アンテナタイプB使用時、 ※2アンテナA使用時
・ 環境雑音低減機能（雨/風/木々の揺れなど）を搭載
  （日清紡マイクロデバイス社独自開発）

・ 速度フィルター（鳥や車などによる誤検知抑制）を搭載

・ 間欠動作による低消費を実現（1.5mA@3.8V/３つの動作モードを設定可能）

・ インターフェース：UART/PWM/スタンドアローン3種類から選択可能

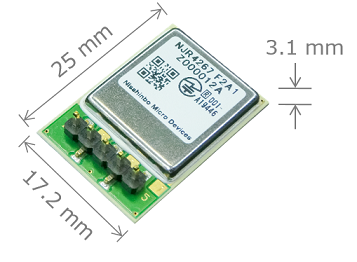

・ 小型/低背パッケージ：17.2×25.0×3.1mm

※電波認証取得済
（認証済地域：日本/EU/米国 *その他はお問い合わせください）

活用シーン

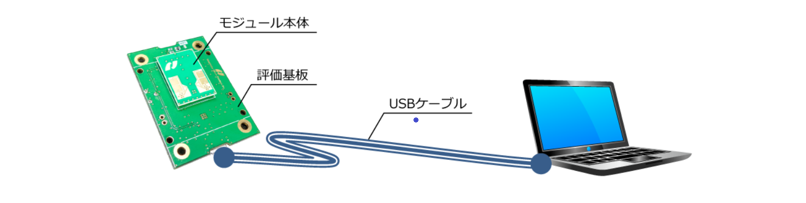

評価キット

簡単！すぐに人感センサーの評価が行えます！

ちょっとセンサーを触ってみたい方へ、評価キットのご紹介です。
評価基板（モジュール別体）とモジュール単体を各1個から販売可能です。詳細は以下の通りです。

技術資料（ダウンロード）

クリックするとメーカーサイト（日清紡マイクロデバイス社 ）よりダウンロードいただけます。

その他ラインナップ

『60GHz帯ミリ波 スマートセンサーモジュール』もリリース済！
　日本国内で利用可能な技術基準適合認定を取得した世界最小レベルのセンサーモジュール

・ 10x13.4x1.2mmの超小型パッケージに 60GHzレーダーセンサーICと制御・ 信号処理用MCUを内蔵
・ 3つの受信アンテナを内蔵しており、センサーからの距離だけでなく、センサー正面 に対し、上下あるいは左右の方向識別が可能
・ 高速な掃引と柔軟な 電源制御により 間欠動作において大幅な低消費電力化が可能
・ ソフトウェア(提供中）：存在検知、人流検知
・ ソフトウェア(開発中）：ジェスチャー検知、水位計、バイタル情報

お問い合わせ

当製品に関するご質問、評価キットにご興味ある方はこちらからお問い合わせください。
