ライセンスの取得

使用するツール設計は、Radiantとなります。Lattice社のアカウント作成後、Lattice社のRadiantページへ移動します。

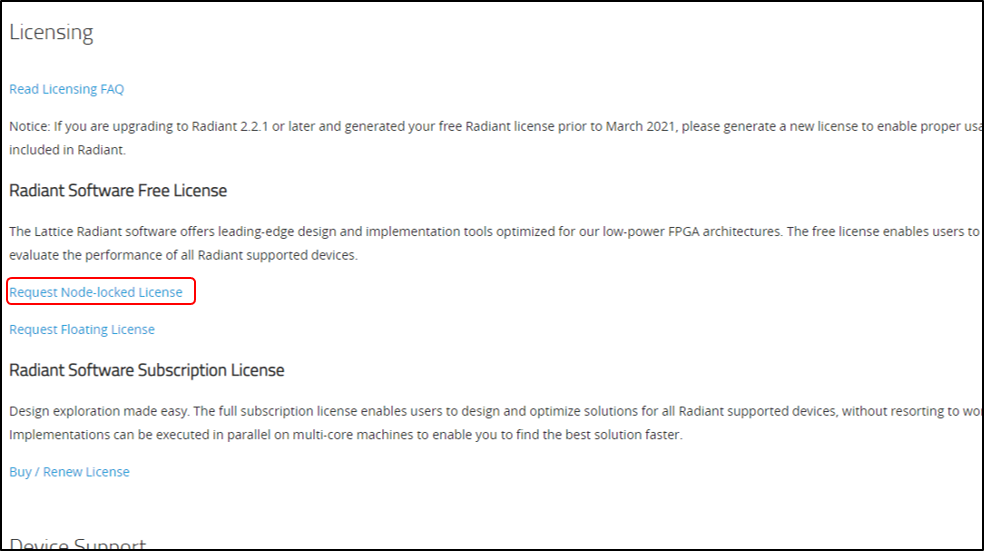

ページ中部にある、Licenseの項目の Node-Locked Licenseを選択します。

次のページにて必要情報入力の上、ページ最下部にある『Generate License』 を押してライセンスの取得をおこないます。

メールでライセンスが届いていることを確認したら完了です。

ツールインストールとライセンス格納

ライセンスが取得できたら次に、ツールのインストールとライセンス格納をおこないます。

Lattice社のRadiantページにて、自分のPCに合った最新版のツールをインストールします。（デフォルト設定にてインストール）

インストール完了後、ライセンスの格納をおこないます。

C:\lscc\radiant\3.1\license下に、先ほどメールで送られてきた license.datを格納します。

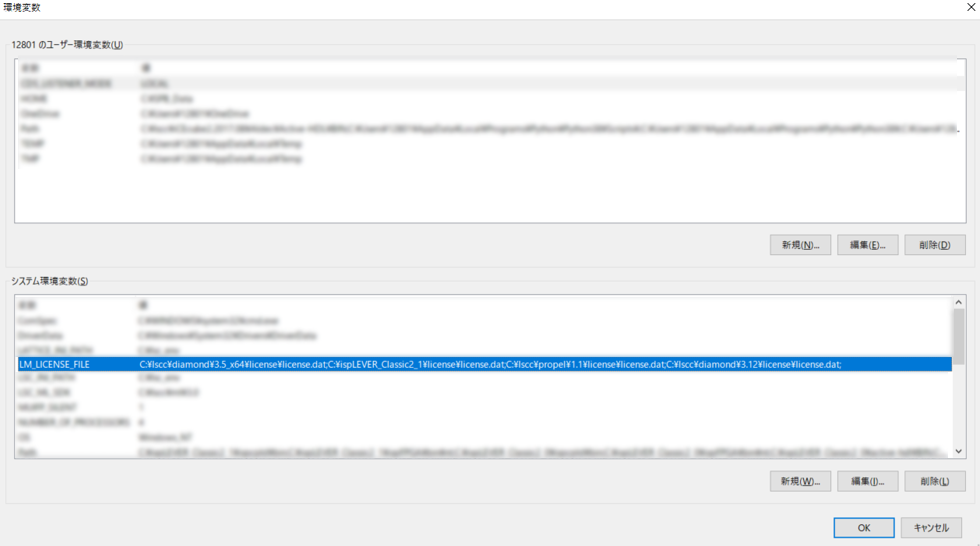

格納後、Windowsの環境変数の編集へ移動します。LM_LICENSE_FILEの欄に、ライセンスが格納されているパスがあるか確認をします。

なければ、追記するようにします。

環境変数確認後、Radiantを起動しエラーなく立ち上がれば完了です。

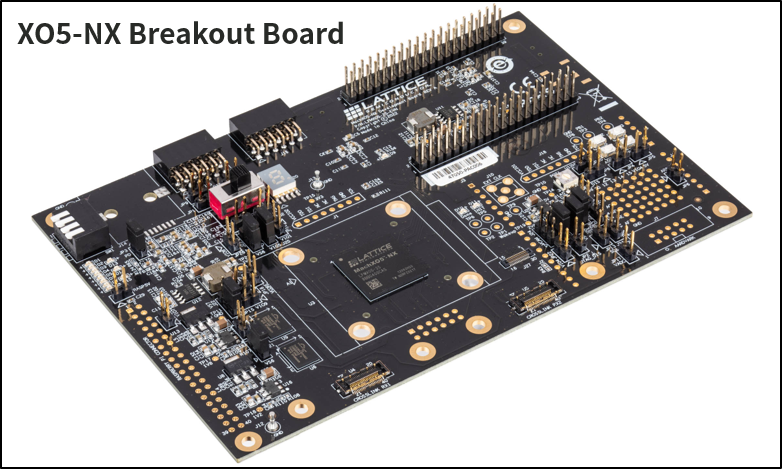

XO5-NX 評価ボードについて

今回使用するデバイスは、XO5-NX という、NEXUSシリーズの中で、唯一Flashが内蔵しているFPGAです。

容量が25K LUTsと、オーバースペックですが新シリーズのデバイスを勉強する目的もあるためこちらの評価ボードを使用したいと思います。　

評価ボード動作確認

評価ボードの動作確認をおこなっていきたいと思います。今回初めてRadiantを使うため、ツールもどのように使うか確認をしていきたいと思います。

今回用いるデザインは、評価ボード上のLEDを点灯させるモジュールです。

こちらのデザインをコンパイルして、書き込み、実機にて評価できるか確認をおこないます。

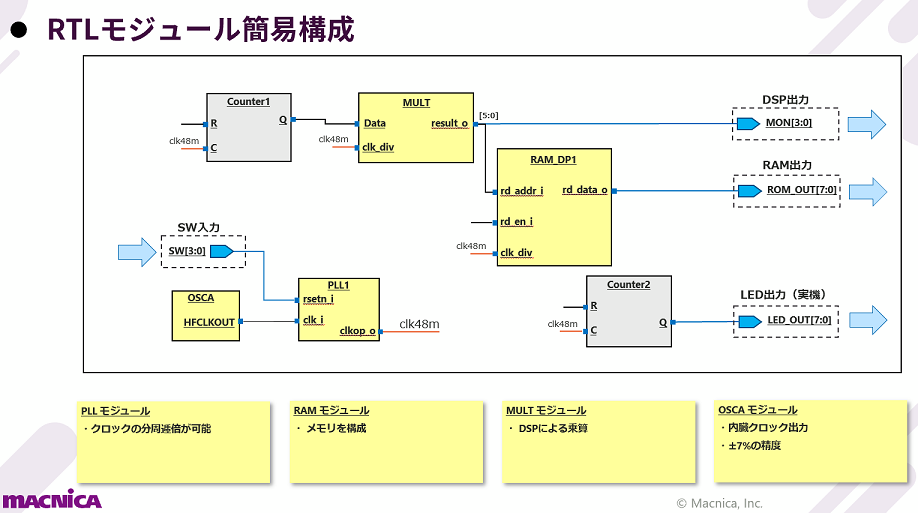

RTLのブロック図としては、以下のようになります。

まず、ファイル内 Sample 直下の「.rdf」をダブルクリックし、プロジェクトを読み込ませます。その後コンパイルをおこない、プログラミングデータファイルを生成します。

Radiant Programmerを起動し、評価ボード上のFPGAへ書き込みをおこないます。

評価ボードの電源を入れ、書き込むと、、、評価ボード上のLED点灯が変化しました！

問題なさそうですね！

なお、このデザインは Radiant Archive Seminar で使用しているデザインになります。ページ下部にリンクを置いていますので、興味があればご確認ください！

今回は、ライセンスの取得、ツールのインストール、評価ボードの動作確認をおこないました。

感想としては、設計ツールに慣れるのに時間がかかりそうかなと思いました！

機能としては、変わりはないですがGUIが若干変わっており、慣れるのに少し時間がかかりました。

ただ、一度Lattice社のツールを触ったことがあれば問題にはならなそうです！

次回は、BGXの動作確認を行っていきたいと思います。では、 See ya！
