コンセプト

前回の開発で、温度センサーから取得したデータを7セグLEDへ表示するモジュールを製作しました。

せっかく頑張って制作したモジュールなので、このモジュールを機能アップデートをおこなうことにしました。

ただ、どのように機能アップデートしようか、悩んでいると先輩の K さんから

「せっかく他の部署で他プロダクト扱っているんだから、使えそうなものがあるから相談してみたら？」というアドバイスをもらいました。

シリコン・ラボ社の製品を扱っている 先輩 H さんに相談をしてみたところ、

簡単にスマートフォンとBluetooth通信ができる『BGX』というデバイスがいいかもと教えていただきました。

BGXは、スマートフォンとBluetooth通信、デバイスとはUART通信をおこなうデバイスです。

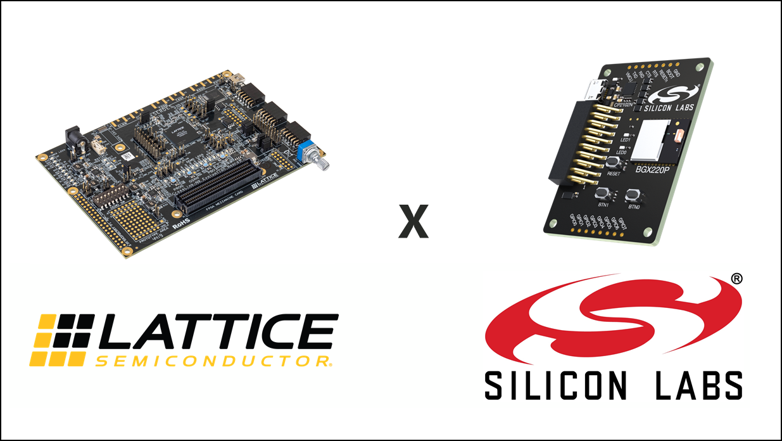

今回はNEXUS FPGAとBGXを用いて、温度センサーからの出力データを

7セグLED表示器とスマートフォンに表示できるようなモジュールを製作したいと思います！

　
前回から製品をアップデートするので、やはり名前もアップデートしようと思います。

その名も「室内温度みまもり-Ty（隊）EX」というものにしようと決めました。
　
Ty とはアメリカのスラングの一種で、「Thank you」の頭文字 T と Y を取ったものです。
　
（感謝を忘れない人間でいたい、というりょすの思いも込められています。。。）
　
前回のようにコンセプトが決まり、メラメラとやる気が湧き出すりょすでした。

機能と仕様決め

前回、温度表示方法は7セグLED表示での表示でした。（前回の仕様を確認したい方はコチラ）

加えて、今回はBGXのBluetooth通信によってスマートフォンと通信ができる機能を追加したいと思います。

スマートフォン側から①通信開始/終了、②温度の読み出し方法を変更（モード変更）を詳細機能として盛り込みます。

機能と仕様を表に示すと、以下のようになります。

前回までの機能仕様を引継ぎ、今回は新たにコマンド制御の機能を追加しました。

FPGAとは、UART通信となるのでどのようにRTL設計していくかがポイントになりそうです！

デザイン構成図

前回製作した構成に、BGXが追加されるような構成になります。

FPGAの3.3V系 I/O (High performance I/O)へBGXを接続する、BGXとスマートフォンはBluetooth接続となります。

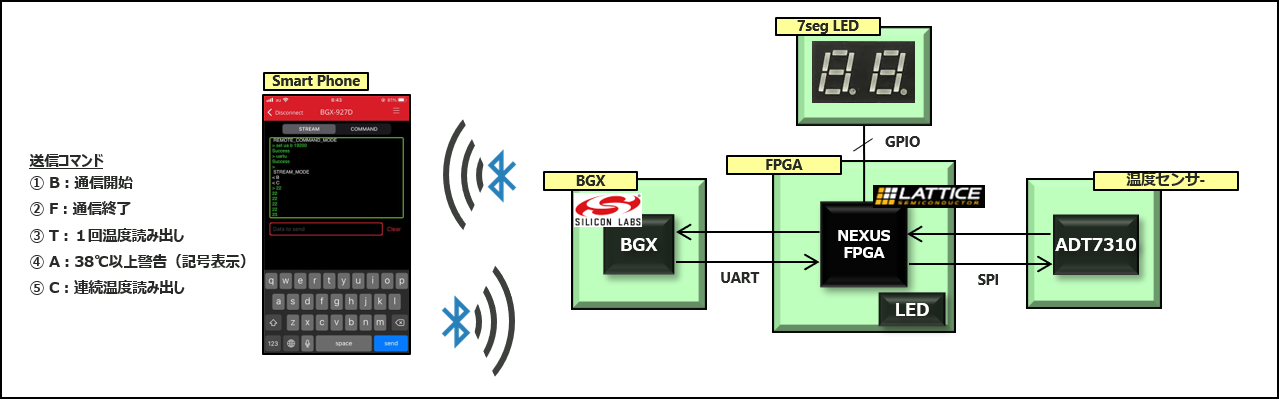

簡単な構成図は以下のようになります。

構成をみるとわかるように、特に基板の作成は必要なさそうです。

7セグLED表示器と、温度センサの基板は流用となります。

今回は、コンセプトと機能仕様決め、構成の検討をおこないました。

感想としては、

すでに一度経験している、流用が多いことからすんなりと検討できてしまいました！

ただ、FPGAやBGXの使い方、UART通信が今後課題となりそうです。。。

次回は、評価ボードとツールの使い方を確認したいと思います。では、 See ya！
