今日の FPGA デザインにおいて、異なるクロック・ドメイン間における信号の接続 ( CDC ( Clock Domain Crossing ）)によるメタステーブルが問題になっています。従来の構造による検証だけでは、CDC 信号の検証に有効ではありません。このコラムでは CDC の問題とその検証方法について４回に分けてご説明します。

第４回：メタステーブルの検証方法

前回のコラムでメタステーブルの検証は非常に困難なことを説明しました。
今回はそのメタステーブルを検証するためにお勧めするツールをご紹介します。

4-1 メンターグラフィックス社のQuesta®CDC

Questa CDC は、CDC の検証に求められる3つの基本的な要素、構造解析、プロトコル検証、リコンバージェンス検証をすべてサポートするツールです。論理合成前に RTL が完成した段階で解析ができます。

4-2 Questa CDC の特徴

1．論理合成前の RTL で全 CDC を解析できます。

2．CDC の構造解析結果は対策を考慮したカテゴリでレポートします。

3．RTL から該当する CDC 箇所を回路図で表示できます。

4．構造解析結果からプロトコル検証すべき箇所にアサーションを自動生成できます。

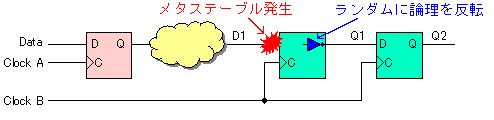

5．メタステーブル状態を作り出す回路を自動生成してリコンバージェンス検証ができます。

6．行った CDC 対策が有効かどうかを検証できます。

7．Questa 等のランダム・テストベンチ生成機能を併用すればテストベンチ作成は不要です。

8．FPGA 検証を支援するキットが付属されています

9．操作方法がシンプルで使いやすいツールです。

4-3 Questa CDC の機能

Questa CDC の機能を紹介します。

（1）構造解析

RTL から構造を解析して CDC 箇所をレポートします。

CDC 箇所があっても影響がなければ RTL を修正する必要はありません。ところが、構造解析によるエラー箇所は数千箇所にも及ぶことがありますので対策を意識した分析しやすいレポートであることが重要です。

Questa CDC により構造解析は、CDC のテクノロジ別（FIFO/D-MUX/多段FF/HandShakeなど）、バス/シングル別、検証が不要な箇所かどうか等をレポートしますので CDC 対策に精通していなくても　次に何をしたら良いのか分かります。回路や仕様によって CDC 対策は様々ですので、このレポートは設計者にとって非常に役立ちます。

レポートを見るだけで下記のことが分かります。
・シンクロナイザが入っていない箇所
・シンクロナイザが正しく入っていない箇所
・シンクロナイザは入っているが、プロトコル検証が必要な箇所
・シンクロナイザは入っているが、プロトコル検証が不要な箇所
・ユーザ側で検証対象から外した箇所
・コンフィギュレーション回路などで CDC 検証が不要な箇所

CDC Summary
=============================================================
Violations (8)
-------------------------------------------------------------
Single-bit signal does not have proper synchronizer. (3)
Combinational logic before synchronizer. (2)
Multiple-bit signal across clock domain boundary. (1)
Single Source Reconvergence of synchronizers (2)
Cautions (6)
-------------------------------------------------------------
DMUX synchronization. (2)
Reconvergence of synchronizers. (4)
Evaluations (8)
-------------------------------------------------------------
Single-bit signal synchronized by DFF synchronizer. (2)
Multiple-bit signal synchronized by DFF synchronizer. (4)
FIFO synchronization. (2)
Waived (0)
-------------------------------------------------------------
<None>
Proven (4)
-------------------------------------------------------------
Single-bit signal synchronized by DFF synchronizer. (3)
Pulse Synchronization. (1)
Filtered (0)
-------------------------------------------------------------

図4-1． CDC のレポート例

RTL から CDC 箇所を自動で回路図表示する機能があるので、レポート内容から解析する際に便利です。

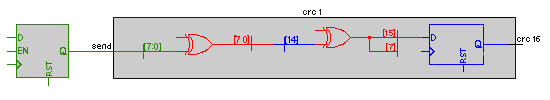

図4-2．自動生成された回路図例

（2） CDC プロトコル検証

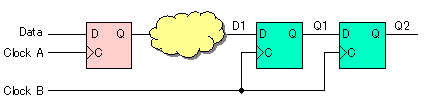

構造を確認しただけでは CDC 対策が必要かどうかの判断が難しいプロトコル検証については、論理シミュレーションを行って検証します。

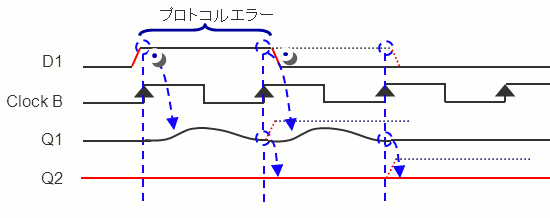

Questa CDC はプロトコル検証用のチェッカー（アサーション記述）を自動で生成しますので、ModelSim® DE や Questa などのアサーションをサポートした論理シミュレーションを使うと、送信側、受信側のクロック比率から確実にデータを転送できる期間 CDC 信号が安定しているかどうかを検証できます。

アサーションについてはコチラを参照
