こんにちは。
マクニカでインテル® FPGA 製品の技術サポートをしている インテル・F・ハナコ です。
MAX® 10 には、プログラミングなどで使用する JTAG ピン（TCK、TMS、TDI、TDO）の4ピンをユーザー・モード時にユーザー I/O ピンとして使用できる機能があります。
Quartus® Prime において、以下のオプションにより適応させます。
Enable JTAG pin sharing = On

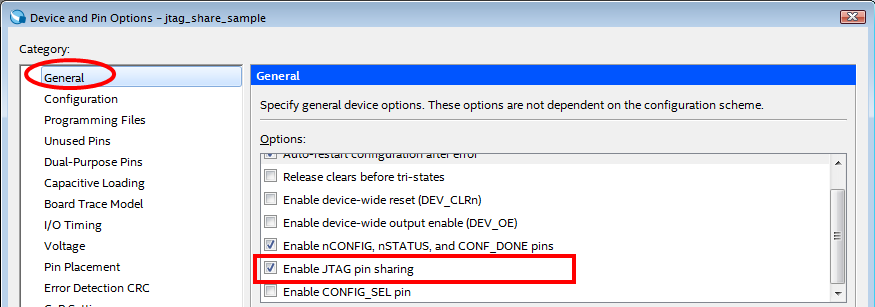

このオプションは、Assignments メニュー ＞ Device ＞ Device and Pin Options の General カテゴリ内にあります。
この機能を ON にすると、ユーザー・モード中に標準のユーザー I/O ピンとして使用できる JTAGEN ピンが、専用ピンに 変身！
そして、この JTAGEN ピンに対して基板上で High または Low を供給することで、ユーザー・モード時の JTAG ピンが 専用ピンになったり、ユーザー I/O ピンになります。
ユーザー I/O ピンとして使用するときの注意点
JTAG ピンをユーザー・モード時にユーザー I/O ピンとして使用する場合、以下の注意点があります。
★ Enable JTAG pin sharing = On で使用する場合は、ユーザー・モード時、すべての JTAG ピンをシングルエンドの I/O ピンまたは
電圧リファレンス形式の I/O ピンとして割り当てる。（推奨の入力バッファーはシュミットトリガー入力）
その際、TDO ピンは出力または双方向ピンとして使用する。
※ TDO ピンを入力属性（未使用ピン処理の As input tri-stated 系 設定を含む）にしたデザインをプログラミングしてしまった場合、
JTAGEN を High にプルアップしていても JTAG アクセスができなくなり、再プログラミングやイレース（消去）ができなくなります。
⇒ もし誤ってこの状態になってしまった場合の 復旧方法はこちら！
[参考：FAQ（メーカーのホームページより）]
Why can’t I access the MAX 10 device via JTAG when the TDO pin is used as a user input pin in user mode?
(今後のバージョンで改善予定ですが、Quartus Prime 17.0 ではまだ修正されていません。)
★ JTAGEN ピンは、JTAG ピンの取り扱いに応じて以下のように使用する。
|
コンフィグレーション・ステージ |
Enable JTAG pin sharing オプション |
JTAGEN ピンの取り扱い |
JTAG ピン (TCK/TMS/TDI/TDO) |
|
ユーザー・モード |
ON |
1KΩ 抵抗を介してプルダウンに接続 |
ユーザー I/O ピン |
|
10KΩ 抵抗を介してプルアップ(※)に接続 |
専用 JTAG ピン |
||
|
OFF |
ユーザー Ｉ／Ｏ ピンとして使用 |
専用 JTAG ピン |
※ プルアップ電源は VCCIO バンク1B（10M02 デバイスではバンク1）に接続する。
JTAG ピンの動作を変更するには、インテルは、ジャンパー付きの3 ピンヘッダー
または、他の切り替えメカニズムを使用することを推奨しています。
★ イニシャライズの段階で、JTAG ピンをトグルさせてはいけない。
★ イニシャライズの前に最低 5 クロック・サイクルの間、TAP（test access port）コントローラをリセット状態にし、
TDI、TMS ピンを High、TCK ピンを Low にドライブする。
ユーザー・モード時に JTAG ピンをユーザー I/O ピンとして使用する場合には、これらを守ってください。
誤って JTAG アクセスできなくなった際の復旧方法
Enable JTAG pin sharing = On でユーザー・モード時の JTAG ピンをユーザー I/O ピンとして使用する場合は、TCK, TMS, TDI, TDO すべての JTAG ピンをシングルエンドの I/O ピンまたは電圧リファレンス形式の I/O ピンとして割り当て、かつ TDO のみ出力ピン、または双方向ピンとして使用する必要があります。
でも、もし誤って TDO ピンに入力ピンをアサインしたデザイン、あるいは TDO ピンを未使用ピンとして処理し入力属性が適用（As input tri-stated, As input tri-stated with bus-hold circuitry, As input tri-stated with weak pull-up）されたデザインの POF ファイルをプログラミングしてしまった場合、JTAGEN を High にプルアップしても JTAG アクセスができなくなり、再プログラミングやイレース（消去）ができなくなります。
その復旧方法をご紹介します。
1. nCONFIG、nSTATUS、CONF_DONE のいずれかのピンを強制的に Low に保持します。
もし、すでに CFM に書き込まれているプログラムが 「Enable nCONFIG, nSTATUS, and CONF_DONE pins = OFF」 で処理した
POF ファイルであった場合には、基板の電源を一旦 OFF にし、nCONFIG、nSTATUS、CONF_DONE のいずれかのピンを
強制的に Low に保持した状態で基板の電源を ON にしてください。
2. Quartus Prime の Programmer により、MAX 10 の CFM を Erase します。
Programmer での Erase 方法は、こちらのドキュメントを参考にしてください。
これにより JTAG へのアクセスが復旧します。
