ユーザー I/O ピンとして使用するときの注意点

nCONFIG、nSTARUS、CONF_DONE ピンをユーザー I/O ピンとして使用したとしても、これらのピンはコンフィグレーション中（イニシャライズを含む）はコンフィグレーション・ピン扱いであるため、下記いずれかの対応が必須です。

★ 外部 I/O ドライバーをトライステートにし、外部ウィークプルアップ抵抗を駆動する。^(※)
　 ※ 外部ウィークプルアップ抵抗を削除する場合には、インテルは、デバイスがユーザー・モードに入った後で削除することを推奨しています。

または

★ 外部 I/O ドライバーを使用して、ピンを外部ウィークプルアップ抵抗と同じ状態に駆動する。

また、
★ コンフィグレーション・ピンをユーザー I/O ピンとして使用する場合、

　 nCONFIG ピンのみ シングル・エンドの入力ピン^(※)として使用しなければならない。
　 ※ 出力ピンまたは双方向ピンとしてアサインした場合は、コンパイルでエラーになります。

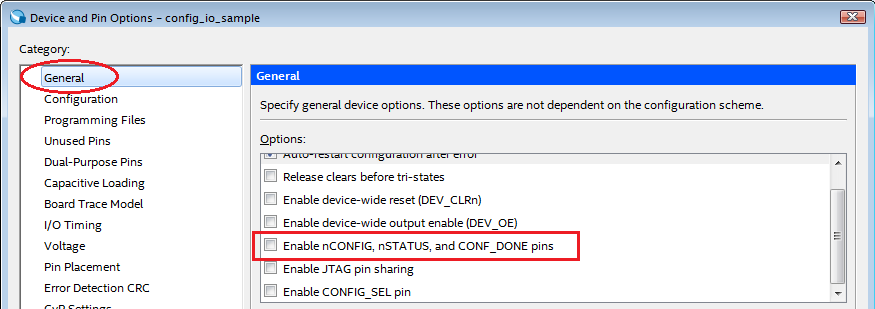

もしも、Enable nCONFIG, nSTATUS, and CONF_DONE pins = Off に設定しながらも nCONFIG、nSTATUS、CONF_DONE ピンをすべてユーザー I/O として使用しない場合には、レギュラー・ユーザー I/O の未使用ピン処理と同様に Reserved Pin オプションにて属性の割り当てを行ってください。

その際、nCONFIG ピンは入力属性（As input ～）でなければなりません。

nSTATUS および CONF_DONE ピンはいずれの属性でも構いません。

その際は、ボード上の処理はその設定内容に応じて適切に行ってください。

[関連情報] Quartus Prime はじめてガイド - ピン・アサインの方法

なお、Enable nCONFIG, nSTATUS, and CONF_DONE pins = Off にすると、ユーザー・モード中これらのピンは GPIO となるため、nCONFIG = Low にして FPGA ファブリック側のコンフィグレーション・データをリセットすることや、再び High にして再コンフィグレーションを実施することができなくなりますので、ご注意ください。

ハナコのつぶやき

以上のことから、私個人の意見ですが、コンフィグレーション・ピンはやっぱり専用ピンとして使うことをお勧めします。



ユーザー・モード時に コンフィグレーション・ピンをユーザー I/O ピンとして使用する場合には、これらを守ってください。
