こんにちは。

マクニカでインテル® FPGA 製品の技術サポートをしているインテル・F・ハナコです。

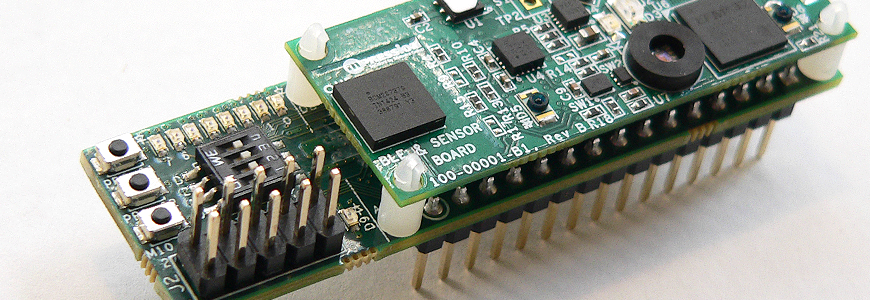

Mpression Odyssey MAX®10 FPGA Eval Kit の BLE & Sensor ボード（上の基板）には EFM32 と BLE が搭載されています。

これらの Firmware は、不定期に更新されています。先日（2016年2月中旬）、2.0 がリリースされました。

そこで、Mpression Odyssey のファームウェアをアップデートする方法をご紹介します。
なお、本内容は「Odyssey MAX 10 FPGA and BLE Sensor Kit User Guide」の 5. Firmware Updates を参考に構成しています。

また私は普段インテル® の FPGA をサポートをしているので Silicon Labs（シリコン・ラボ）と Broadcom（ブロードコム）の製品に触れるのは初めてです。至らない点は目をつむってください (笑)

今回は、"インテル FPGA 担当のハナコがやってみた！BLE のファームウェアのアップデート" をご紹介します。

（EFM32 のファームウェアをアップデートする方法は、こちらをご覧ください。）

今回のアップデート作業は2つ！

BLE のファームウェア・アップデート

そのファームウェア・バージョンに対応した Bluetooth の MAC アドレス更新

いずれの作業も、ブロードコムの Bluetooth SMART 開発環境になじみのない私は、ファームウェア・アップデート専用のバーチャル COM ポート・スクリプトを使って作業を行います。
ではアップデート作業を行いましょう。

BLE のファームウェア・アップデート

1. 必要なファイルを入手

以下のファームウェアと関連ファイルを Mpression Odyssey の WEB サイトから入手します。
　・　BLE Firmware Factory Image（Odyssey の BLE 用ファームウェア）
　・　BLE Firmware Factory Configuration Settings（Bluetooth MAC アドレス更新のための設定ファイル）
　・　BLE Firmware Update Utility Script（専用のスクリプト・ファイル）

なお、スクリプト・ファイル（*.bat）の保存パスには全角およびスペースは使用できません。スクリプトが正常に動作しなくなります。注意してくださいね。

2. ドライバをインストール

Odyssey の BLE & Sensor ボードに初めて USB シリアル通信をする人は、あらかじめシリコン・ラボの USB Virtual シリアル・ポート・ドライバ（ダウンロードページの Utilities セクションにあります）をインストールしておいてください。

3. WICID Smart SDK をインストール

ブロードコムの開発環境 WICID Smart SDK を入手し、インストールします。
GUI を立ち上げてどうこうするわけではないのですが、ファームウェアのアップデート専用スクリプト（BLE_Firmware_Update.bat）を実行するには必要なんです。
Cypress の WEB サイトにアカウント登録をして WICED-Smart-SDK-x.x.x-IDE-Installer をダウンロードします。インストーラーを起動してインストールしてください。（当たり前の話ですが、インストールのパスには全角やスペースは NG ですよ。）

4. Odyssey ボードを分離し、ジャンパピンを設置

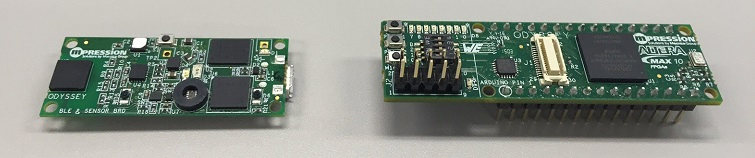

BLE & Sensor ボードと MAX® 10ボードに分離します。

Odyssey に付属しているバッテリーボードの4ピン・ヘッダー（J4）のうち、中2ピン（2と3）をジャンパピンで接続します

5. BLE & Sensor ボードにバッテリーボードを装着し、パソコンに接続

BLE & Sensor ボードに電源が供給されていないことを確認して、BLE & Sensor ボードにバッテリーボードを装着します。（バッテリーボードのリテーナにCR2032 コイン型電池は不要です。）
続いて、BLE & Sensor ボード（with バッテリーボード）とパソコンを USB-microUSB ケーブルで接続します。

6. ファームウェアのアップデート・ユーティリティを起動

BLE_Firmware_Update.bat をダブルクリックで実行すると、コマンド・プロンプト・ウィンドウが起動します。

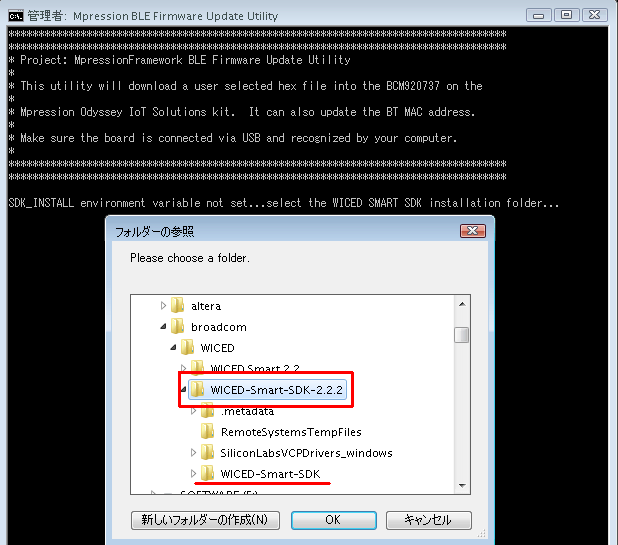

環境変数名 SDK_INSTALL の変数値が設定されていないパソコンの場合は、WICED Smart SDK のインストール・フォルダを指定するようにメッセージが表示され、”フォルダーの参照” ウィンドウがポップアップされます。”WICID-Smart-SDK” フォルダが下位に存在するフォルダ（例では “WICID-Smart-SDK-2.2.2”）を指定してください。このステップを行っておけば自動的に SDK_INSTALL の環境変数設定が作成されます。次回以降のスクリプト実行ではこのフローはスキップされ、スムーズに作業に進むことができます。

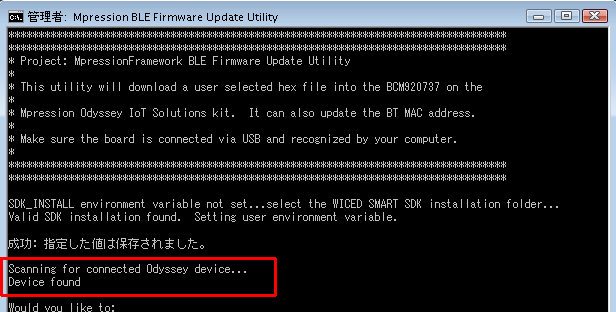

BLE & Sensor ボードの接続が確認されます。

下記メッセージが表示され BLE & Sensor ボードが検出されないときは、デバイスマネージャーにおいて “ポート（COMとLTP）に “Silicon Labs CDC Serial port” が存在するかを確認してください。これが検出されていないと、バーチャル COM ポート通信が確立できず、ファームウェアのアップデートができません。

####################################################
# ERROR - No Odyssey detected
# Verify kit is connected and virtual COM port established
####################################################

作業2で行ったシリコン・ラボの USB Virtual シリアル・ポート・ドライバがインストールされているかを確認してください。

7. ファームウェア・アップデートファイルのダウンロード

選択項目が表示されます。

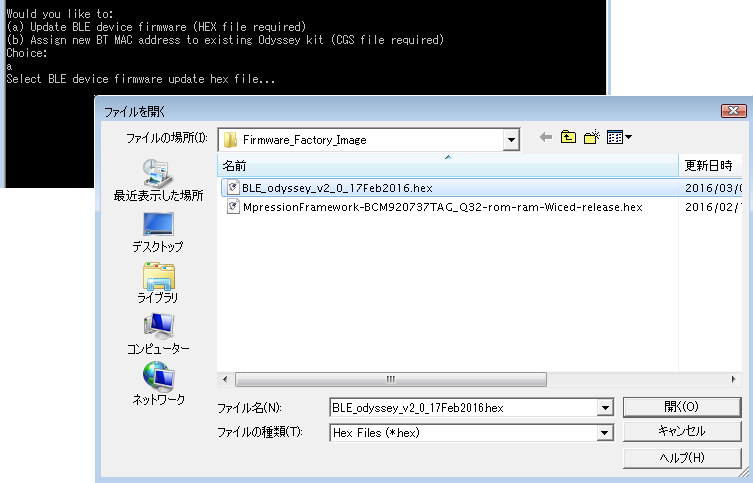

(a)Update BLE device firmware (HEX file required)　を選択するため、キーボードの [a] をタイプします。その後、表示されるウィンドウからファームウェア・アップデートファイル（*.hex）を選択します。

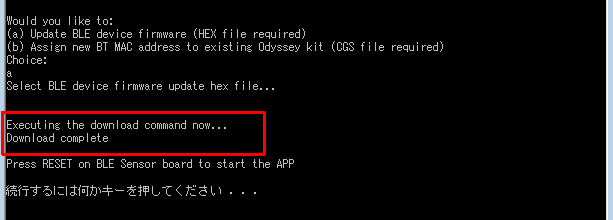

ダウンロードが実行され、数秒後に “Download complete” のメッセージが表示されます。

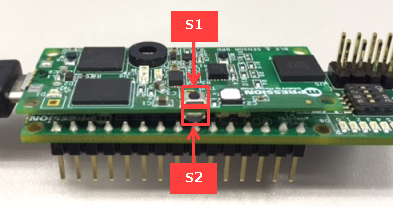

BLE & Sensor ボード上の BLE リセット・ボタン（S1）を押して、キーボードの何かのキーを押して、コマンド・プロンプト・ウィンドウを閉じてください。

MAC アドレスを更新

8. コンフィギュレーション設定ファイルを選択

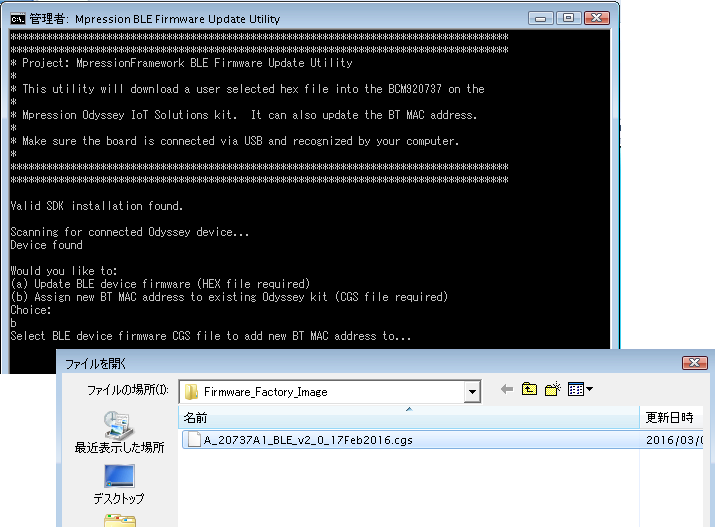

BLE_Firmware_Update.bat をダブルクリックで実行し、(b)Assign new BT MAC address to existing Odyssey kit (CGS file required) を選択するため、キーボードの [b] をタイプします。その後、表示されるウィンドウからコンフィギュレーション設定ファイル（*.cgs）を選択します。

9. 新しい MAC アドレスを入力

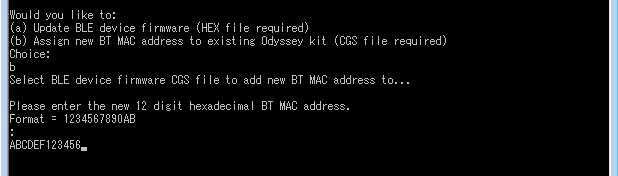

新しい12桁の MAC アドレス（16進数）を入力するように要求されます。英数字の間にスペースやコロンなどは使用せずに、12桁の英数字を入力してください。（例: ABCDEF123456）

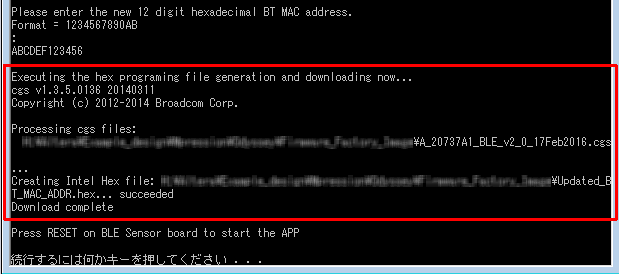

ダウンロードが実行され、数秒後に “Download complete” のメッセージが表示されます。
キーボードの何かのキーを押して、コマンド・プロンプト・ウィンドウを閉じてください。

アップデート作業完了

10. ボードの取り外し

USB ケーブルを外してから、バッテリーボードを外してください。バッテリーボードの4ピン・ヘッダー（J4）のジャンパピンを元に戻して（外側のピン3と4を接続）おきましょう。

これで、BLE のファームウェア・アップデートは完了です。
ね、私でもできちゃいました♪

BLE & Sensor ボードをファームウェア・アップデート後はじめて使用する際は、BLE & Sensor ボード上の BLE リセット・ボタン（S1）を押してからご利用ください。

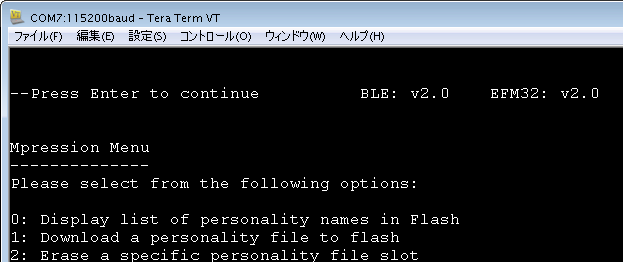

また、MAX® 10 ボードと接続後に USB ケーブルでパソコンと接続し、Tera Term を起動して EFM 32 に接続後に MAX® 10 ボード上の「S3」ボタンを押すと、ファームウェアのバージョンが確認できます。

なお、Odyssey は EFM32 と BLE 両方のファーム・バージョンを統一して使用することを推奨しています。
Mpression Odyssey の EFM32 のファームをアップデートする方法はこちらをご覧ください。
