超小型!高機能!様々な用途で使える60GHzミリ波レーダーセンサー

概要

小型で低消費電力の高度に集積された60GHzミリ波レーダーセンサーは、単純なモーションセンシングだけでなく、距離、角度情報が取得でき、多くのアプリケーションへ付加価値を提供します。
60GHzミリ波レーダーセンサーは、全てサイズが最適化され、アンテナインパッケージでご提供します。

24GHzレーダー技術と60GHzレーダー技術の特徴

24GHz帯域では、FMCWレーダーが動作する帯域幅は規制されたISM帯域内の200MHzです。60GHz帯域では、最大7GHzまでの超広帯域を狭い範囲のアプリケーションに免許なしに使うことができます。このことから、60GHzのFMCWレーダーシステムはより高い分解能を実現できるため、人間の追跡やセグメンテーション(エリア分割)などのさらなるユースケースが可能です。マイクロモーション(微小な動き)検出ができるレーダー技術によれば、ジェスチャーコントロール、材料分類、あるいは様々なバイタル機能(呼吸、心拍、そして血圧さえも)のモニターも可能です。

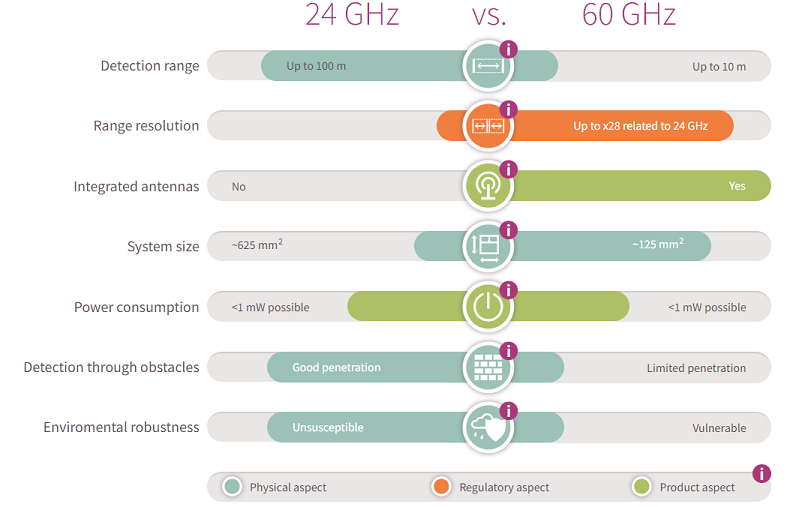

24GHz mmW Radar vs 60GHz mmW Radar

60GHzミリ波レーダーIC「BGT 60TR13C」

BGT 60TR13C外観

ブロック図

◆特徴 ◆推奨アプリケーション
周波数58GHZ~63.5GHz(5.5GHz帯域) 監視、照明機器
アンテナ イン パッケージ スマートホーム
FMCW動作可能 存在検出、位置検出
最大検出範囲15m(正面) ヘルスケア及びバイタルサイン
分解能最大3cm 運転支援
Rxアンテナ数3ch 民生、産業用電子製品
Txアンテナ数1ch
小型パッケージ(6.5 x 5.0x0.9mm³)

60GHzミリ波レーダーモジュール「NJR4652 シリーズ」

10x13.4x1.2mmのICライクな超小型パッケージにインフィニオン製60GHzミリ波レーダーセンサーIC「BGT 60TR13C」と制御・信号処理用MCUを内蔵し、日本国内で利用可能な技術基準適合認定を取得した世界最小レベルのセンサーモジュールも提供しています。

詳しくはこちらからご参照下さい。

様々な用途のデモ動画紹介

画像クリックで動画が再生されます。

1.セグメンテーション(位置検出)デモ動画

2.ジェスチャーセンシングデモ動画

3.水位計デモ動画

4.近日公開予定 エントランスカウンター(人数カウント)デモ動画

1. セグメンテーション(位置検出)デモ動画

60GHzミリ波レーダーセンサーの正面を3分割し距離、方位を検出するデモを紹介します。

2. ジェスチャーセンシングデモ動画

60GHzミリ波レーダーセンサーの正面で手の動きを検知してパソコン上のコマンドを操作するデモを紹介します。

3. 水位計デモ動画

60GHzミリ波レーダーセンサーの電波反射を利用し水面までの距離を測ることで水位を検出するデモを紹介します。
