CY8CKIT-042-BLE-A の特長

サイプレス社が提供する"CY8CKIT-042-BLE-A" は、PSoC4をベースに容易にBluetooth 4.2（BLE）の開発が行えるキットです。

この評価キットを使うことで、Bluetooth SMART™またはBluetooth Low Energy（BLE）の複雑なプロトコルを理解する必要はありません。

デバイス、BLEコンポーネント、およびBLEプロトコルスタックのすべてがこのキットに含まれています。

また、BLEプロトコルスタックはCypress社からロイヤリティフリー（無償）で提供されているため、そのまま利用することができます。

CY8CKIT-042-BLEには以下の3つの大きな特長があります。

1. アナログ・デジタル混在の1チップマイコンであるPSoCがベース
2. 充実した開発ツールで、簡単にシステム構築可能
3. 複雑なBLEプロトコルスタックの知識が不要

それぞれの特長につきまして、以下に解説します。

1. PSoCの最大の特長！アナログ・デジタル混在の1チップマイコン

PSoCは、構成可能なアナログおよびデジタル周辺機能、メモリおよびマイクロコントローラを1チップに集約されたチップです。

一般的なマイコンと違い、タイマーや周辺機能などはハードウェア処理されるので、PSoCでは非同期の並行処理が可能です。それぞれが独立して動作でき、それらをプログラマブルに相互接続して自由にカスタマイズできるのは、PSoC最大の魅力です。

2. 充実した開発ツールで、簡単にシステム構築可能

開発は、PSoC Creator™とCySmart™Central Emulation Toolの2つのソフトウェアツールを使用して開発します。

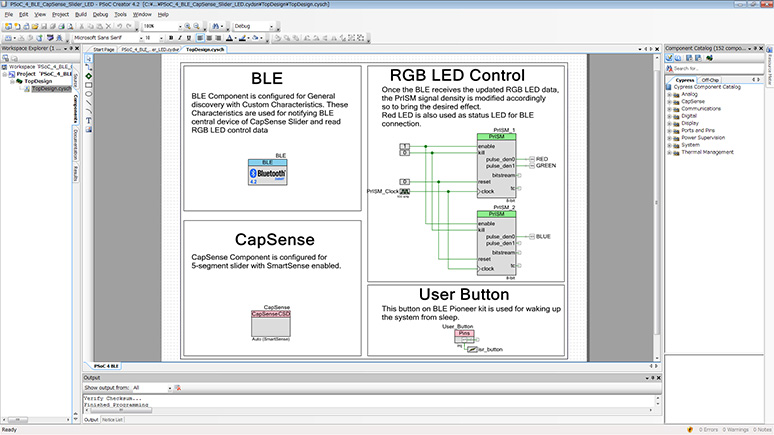

PSoC Creatorはサイプレス標準の統合設計環境（IDE）で、PSoCの簡単なドラッグ＆ドロップでシステムを構築していきます。あらかじめ構成されたモジュール、階層的回路図入力など、柔軟なビジュアル設計手法により、だれでも簡単にシステム構築が可能です。

CySmart Central Emulation Toolは、Windows PC用のホストツールです。
わかりやすいGUIで、PC上でBLEペリフェラルの転送データを分析できるという優れものです。

1. ①コンポーネントをドラッグ＆ドロップして、メインデザイン ワークスペースでハードウェア システム デザインを構築
2. ②アプリケーションのファームウェアと PSoC ハードウェアを相互設計
3. ③コンフィギュレーション ツールを用いてコンポーネントを設定
4. ④100 以上のコンポーネントを含むライブラリを利用
5. ⑤コンポーネント データシートをレビュー

3. 複雑なBLEプロトコルスタックの知識は不要

BLEアプリケーションを開発するには、この複雑なプロトコルスタックの実用的な知識は必要ありません。PSoC Creatorがプロトコルの複雑さを簡素化し、設定しやすいGUIベースのBLEコンポーネントで提供します。

CY8CKIT-042-BLE-A ですぐに開発を開始

CY8CKIT-042-BLE-A 開発キットを利用して以下のステップですぐに評価を開始することができます。

1. USBドングルをPCに繋げます。

2. 3Vのボタン電池をホルダにセットします。

3. ドングルとボードの両方のSW2ボタンを押します。ベースボード上の赤色LEDと、ドングルの青色LEDは3秒点灯します。

4. ベースボードのスライダの上に指を載せて移動させると、ドングルの青色LEDをコントロールできます。

5. PSoC Creator™IDEをダウンロードしてインストールします。

*PSoC Creator™IDEはサイプレス社のWEBサイトから無償でダウンロードすることができます。

6. PSoC Creatorプロジェクトをデバッグするには、PSoC 4 BLEモジュールを搭載したベースボードコンピュータをUSBケーブルで接続します。

アプリケーション例

• フィットネスモニター
• ウェアラブル電子機器
• 医療機器
• ホームオートメーションシステム
• Internet of Things（IoT）のための低電力システム
