光通信業界を取り巻く環境変化

前半パートはセンコーアドバンス株式会社 髙橋様より解説いただきました。

データトラフィックの急増に伴って、ハイパースケールデータセンター事業者は、2010年代半ばから従来のメタル配線から光配線への置き換えを進め、業界の成長を支えてきました。ワイヤレス需要への対応も重要で、例えば2010年代終盤から始まった5Gではセルサイトの接続ために、大量の光ファイバーが必要となっています。更に2020年にはパンデミックの発生により生活様式が大きく変わり、ChatGPT等の生成AIの出現により、データ量が爆発的に増えて光通信業界の様相は大きく変化しました。

新しい光コネクターインターフェースの登場

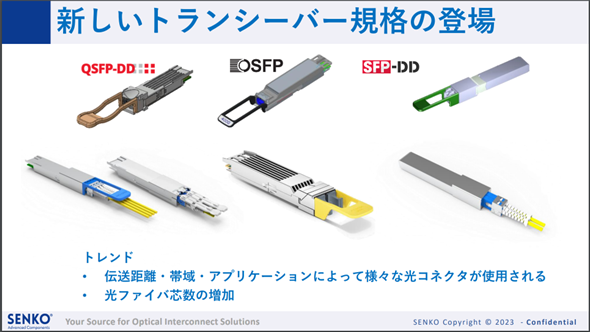

広帯域化、大容量化に伴い光トランシーバーモジュールの新規格がリリースされるのに合わせて、新しい光コネクターインターフェースが登場します。QSFP-DD/OSFPの光コネクターインターフェースではMPOコネクターやLCコネクターに加えて、近年ではそれらの後継として最新VSFF(Very Small Form Factor)コネクターの採用が進んでいます。

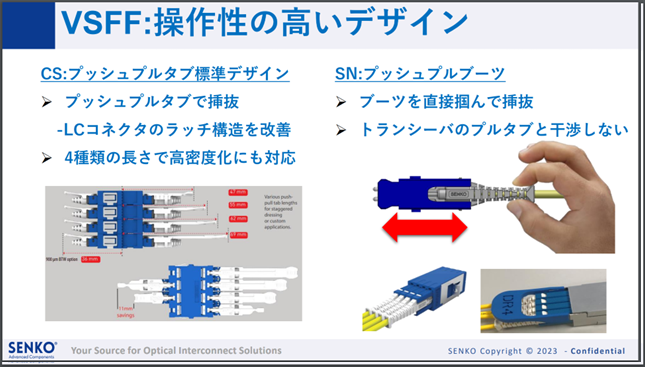

VSFFコネクターのサイズと操作性

一例として、LCコネクターと比較して40％ほどサイズの小さいCSコネクターは、メカ特性、光特性ほぼ同等を実現し、プッシュプルタブにより簡単に挿抜が可能となりました。その他SN、SN-MTなどのコネクターについても実機をカメラに映しながら丁寧に解説しています。

光トランシーバーモジュールの規格

後半パートは株式会社マクニカ 三田村より解説しました。

光トランシーバーモジュールには、フォームファクター規格と光伝送規格の２種類があり、フォームファクター規格によって機械的要素と電気的インターフェースが異なり、光伝送規格によって伝送距離や光インターフェースである光ファイバーやコネクターが異なります。

フォームファクター規格（QSFP-DD/OSFPとQSFP112）

QSFP-DD/OSFP（400G/800G対応）とQSFP112（400G対応）について各フォームファクターの特長と電気的特性を紹介し、さらに選定時の注意点にも触れました。

・QSFP28/56（100/200G対応）と下位互換のないOSFPは、変換アダプターを用意する必要があります。

・OSFPは、OSFP（光トランシーバーにヒートシンクあり）とOSFP-RHS（光トランシーバーにヒートシンクなし）の2種類あります。そのため、ホスト機器のポートに合わせて、OSFPまたはOSFP-RHSを選定する必要があります。

光伝送規格（400G/800G）

400G/800Gの代表的な光伝送規格を、伝送距離や送信受信のレーン数・データレート数、対応するコネクターなど概要を押さえるためのポイントを厳選して解説しました。

・400GBASE-SR8
・400GBASE-DR4/DR4+/4x100-LR
・400G-FR4/LR4
・400G-ZR/ZR+
・800G-DR8
・800G-2x400G SR4/DR4
・800G-2x400G FR4

次の2つの記事にて、それぞれの規格について詳しくご紹介しています。是非、画像をクリックしてご確認ください。
