大電流・高効率・小型の電源モジュール LTM4700の特長
LTM4700は革新的なパッケージ技術により、システム・サイズと冷却コストの影響を最小限に抑えます。また各種設定用のレジスタやフォルト･ログ用内蔵メモリー、システム診断や保護のためのデータ変換回路およびデジタル・インターフェースを統合し、競合デバイスのほぼ2分の1のサイズになっています。
この記事では、LTM4700の以下の3つの大きな特長について解説します。
- デュアル50A・シングル100Aの大電流出力
- 大電流でも高効率・小型パッケージを実現
- I2Cで制御、補償とモニターが可能
1. 大電流出力
LTM4700はコンパクトなモールドプラスチックパッケージに電源機能を統合したμModule🄬 電源製品です。
アナログ・デバイセズ社 のμModule電源製品には多くの出力電流ラインナップがあります。その中でもLTM4700はデュアル50A・シングル100Aの大電流出力を実現しました。
また、このµModuleアーキテクチャーは、最大8つのデバイスを組み合わせて最大800Aの負荷電流を供給できるため、FPGA、 ASIC、GPU、マイクロプロセッサーなどのプロセッサーに必要な大きな電力にも対応できます。
| LTM4700 | LTM4678 | LTM4677 | LTM4676A | LTM4686 LTM4686-1 |
LTM4675 | |
| 入力電圧 | － | 4.5V to 16V | － | 4.5V to 26.5V | 4.5V to 17V 2.375V* to 17V (-1) |
4.5V to 17V |
| 出力電圧 | 0.5V to 1.8V | 0.5V to 3.3V | 0.5V to 1.8V | 0.5V to 5.5V | 0.5V to 2.75V | 0.5V to 5.5V |
| 出力電流 | Dual 50A or Single 100A |
Dual 25A or Single 50A |
Dual 18A or Single 36A |
Dual 13A or Single 26A |
Dual 10A or Single 20A |
Dual 9A or Single 18A |
| パッケージサイズ (mm) |
15 x 22 x 7.82 | 16 x 16 x 7.72 | 16 x 16 x 5.01 | 16 x 16 x 5.01 | 11.9 x 16 x 1.82 | 11.9 x 16 x 3.51 |
2. 大電流でも高効率・小型パッケージを実現

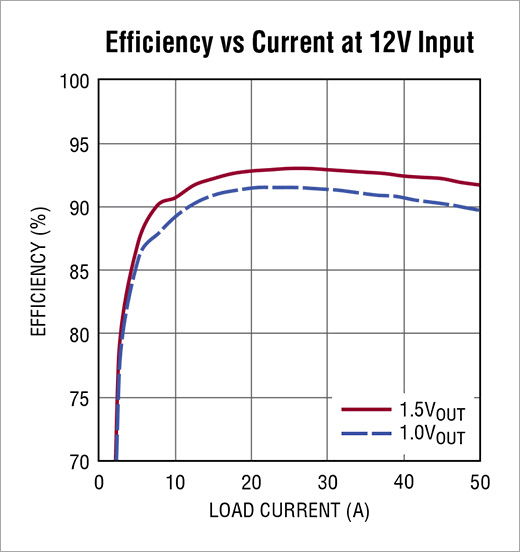

LTM4700は革新的なヒートシンク・パッケージング技術により、動作温度を73℃に抑えます。空気流200LFM、最大周囲温度70℃の場合、12V入力から0.8V出力への変換時に全100Aを供給します。このため12V入力から0.8V出力へのピーク変換効率は90%に達します。

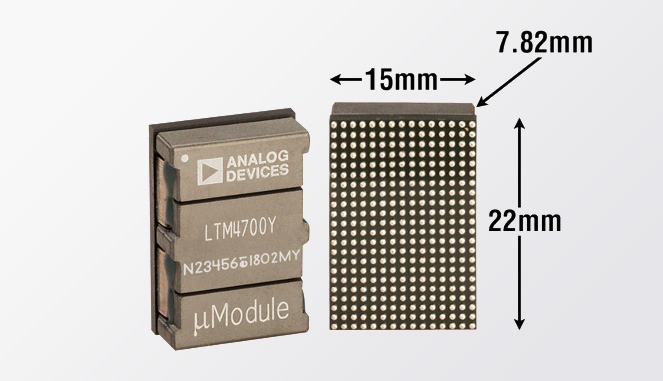

またパッケージサイズは小型の15 mm × 22 mm BGAを実現しています。
3. I2Cで制御、補償とモニターが可能
LTM4700は内蔵のA/Dコンバーター (ADC)、D/Aコンバーター (DAC)、EEPROMにより、I2C PMBusインターフェースを介して電力パラメーターの監視、記録、制御が可能です。内蔵のADCは16bit ΣΔ のため±3%の高精度で電流値を測定可能です。
ノイズにセンシティブなアプリケーションでは、スイッチング周波数を200kHz～1MHzの外部クロックに同期できます。また、過電圧、低電圧、過電流、過熱などの故障条件からデバイスと負荷を保護する機能を備えています。各種設定用のレジスタやフォルト･ログ用内蔵メモリー、システム診断や保護のためのデータ変換回路およびデジタル・インターフェースを統合しています。
これらの機能により、I2Cインターフェースを介して以下のデータ読み出し・書き込みおよび設定が可能になります。
| 読出し可能なデータ |
|
| 書込みと設定が可能な項目 |
|

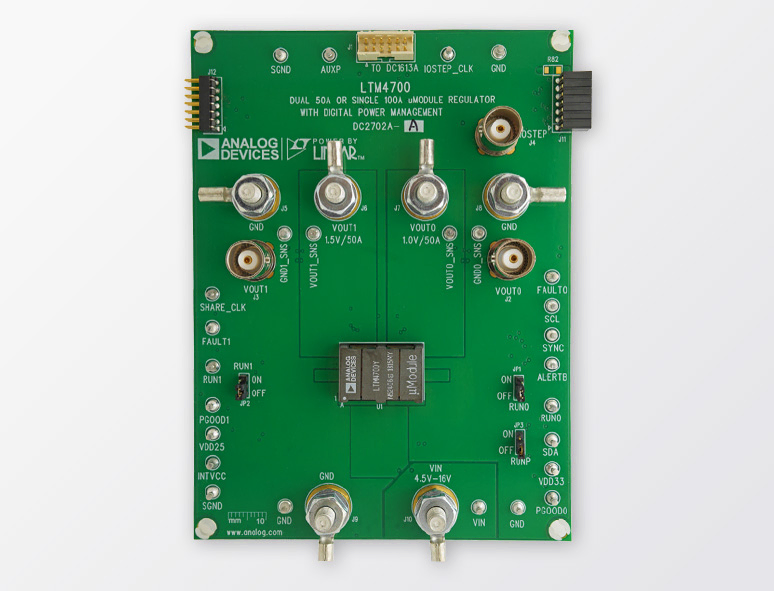

すぐに評価を開始できる "DC2702A-A" ボード
DC2702A-A は、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DC コンバーターを簡単に評価できます。
この部品の幅広いパワー・システム・マネージメント機能を十分に調べるには、GUI ソフトウェア LTpowerPlay™ を PC にダウンロードし、LTC’s の I2C/SMBus/PMBus ドングル DC1613A を使用してボードに接続します。
LTpowerPlay を使用すると、部品を随時再設定したり、設定を EEPROM に保存したり、電圧、電流、温度、および故障ステータスの遠隔測定を表示したりできます。
アプリケーション例
- クラウド・コンピューティング・システム
- 高速コンピューティング・システム
- 光ネットワーク・システム
- 通信インフラストラクチャー
- PCIeボード
- 医療用機器
- 産業用機器
- 試験および計測機器
製品概要
| 型 名 | LTM4700 |
| 仕 様 |
|
最後に
こちらの記事では、大電流・高効率・小型の電源モジュール LTM4700の特長について紹介しました。製品に関するお問い合わせやご購入はこちらからお願いします。
