最大1A、3000:1のPWM調光ができるLEDドライバー "LTM8042/LTM8042-1"

昇圧、降圧、昇降圧の3つのトポロジーをサポートしたLED ドライバー

LTM8042、LTM8042-1 はアナログ・デバイセズ社 が提供している、昇圧、降圧、昇降圧の3つのトポロジーを持つLEDドライバーです。

アナログ調光とPWM調光機能を搭載しているため、照明だけでなく、産業用イルミネーション、バックライト・ディスプレイ、スキャナー、車載照明などのアプリケーションに最適です。

Article header library 129569 pic01  1
回路図、効率特性

この記事では、LTM8042、LTM8042-1 の大きな3つの特長について、解説します。

  1. 超低輝度からの調光が可能
  2. 最大8個の白色LEDを同時にドライブ、必要な明るさを確保
  3. わずか9mmx15mmの大きさ、ハイパワーなのに省スペース

1. 超低輝度からの調光が可能

PWM機能を使用した場合は3000:1の調光がおこなえます。そのため超低輝度からの調光ができるため、幅広いアプリケーションに応用可能です。

また、アナログ調光機能を利用すれば10:1の調光もおこなえます。専用のCTLピンへのアナログ電圧を調節することで調光が可能です。

2. 最大8個の白色LEDを同時にドライブ、必要な明るさを確保

LTM8042は最大1Aまでの電流を供給できるため、最大8個の白色LED、最大9個の赤色LEDをドライブすることができます。(LTM8042-1の場合、350mA)

輝度が必要な照明などのアプリケーションに適しています。

白色LEDドライブ個数 LED電流 12VIN 24VIN
6 1A LTM8042 -
7 350mA LTM8042-1 -
8 1A - LTM8042
9 350mA - LTM8042-1

3. わずか9mmx15mmの大きさ、ハイパワーなのに省スペース

LTM8042、LTM8042-1 の大きさは9mm╳15mmサイズのLGAパッケージです。また、高さはわずか2.82mmで非常にコンパクトなサイズです。

そのため、LED照明の小型、薄型化に貢献します。

Article header library 129569 pic02  3

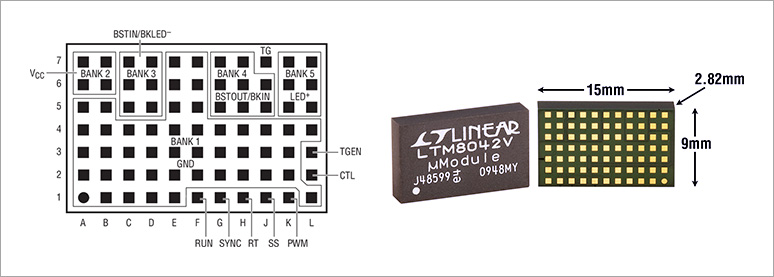

LGA パッケージ、寸法図

すぐに評価を開始できる "DC1511A" デモボード

アナログ・デバイセズ社よりLTM8042、LTM8042-1 の評価ボード DC1511A(LTM8042 は DC1511A-A、LTM8042-1 は DC1511A-B)が提供されています。

この評価ボードを利用いただければ、すぐに LTM8042、LTM8042-1 の評価を開始することができます。手順は以下の通りです。

Article header library 129569 pic03  1
DC1511A 評価ボード

1. LEDを接続

以下の図のようにLED を接続します。

Article header library 129569 pic04  2
接続例

2. 電源を切った状態で、入力電源を接続

BSTIN / BKLEDおよびGND端子に接続し、DC入力電圧をプリセットします。(推奨入力電圧範囲については下表を参照)

DC1511A-A LTM8042 DC1511A-B LTM8042-1
INPUT VOLTAGE
(BSTIN/BKLED- TO GND)
LED STRING VOLTAGE
(LED+ TO GND)
INPUT VOLTAGE
(BSTIN/BKLED- TO GND)
LED STRING VOLTAGE
(LED+ TO GND)
5V to 5.8V 6V to 9V 3.2V to 7V 8V to 12V
6.4V to 7.7V 8V to 12V 4.1V to 10V 12V to 16V
8.6V to 11.3V 12V to 16V 4.8V to 12.3V 15V to 21V
11.3V to 13.8V 15V to 21V 5.8V to 15V 18V to 24V
13.4V to 16.5V 18V to 24V 8.5V to 20.8V 24V to 32V
20.5V to 22.5V 24V to 32V - -

3. PWM端子を接続

PWMを使用しない場合は、PWMを5Vソースまたは入力電圧に接続します。

4. 入力電源をオン、評価を開始

PWM調光の場合、PWM100Hz以上が必要です。PWM信号のデューティー・サイクルを変化させることによって調光がおこなえます。

アプリケーション例

  • ディスプレイのバックライト
  • 車載およびアビオニクス照明
  • イルミネーション
  • スキャナー
Article header library 129569 pic05  1
アプリケーション例

製品概要

型  名 LTM8042/LTM8042-1
仕  様
  • 3000:1のTrue Color PWM™調光比
  • 昇圧、降圧および昇降圧モードで動作
  • 広い入力電圧範囲:
    • 3V~30Vで動作
    • 40Vまでの過渡電圧に対する保護
  • ゲートドライバーにより、PチャネルMOSFETを使用したオプションのPWM調光が可能
  • 調整可能な周波数:250kHz~2MHz
  • 定電流および定電圧レギュレーション
  • 低シャットダウン電流:<1μA
  • 金パッド仕上げのRoHS準拠パッケージ
  • 高さの低い小型(9mm × 15mm × 2.82mm)表面実装LGA パッケージ
