本記事では、NVIDIA Holoscan Sensor Bridge(HSB)向けに提供される Altera FPGA ソリューションの特長、導入メリット、および評価・開発環境について紹介します。
NVIDIA Holoscan および Holoscan Sensor Bridge の概要については、下記記事をご参照ください。
Altera® FPGA を HSB に採用するメリット
1. 高速センサーデータ処理
Altera® FPGA は大量のセンサーデータをリアルタイムで前処理できます。不要なデータを GPU へ転送しないため、システム全体の効率向上に貢献します。
2. 低遅延・リアルタイム性
3. NVIDIA Holoscanとの親和性
4. 柔軟なセンサーインターフェース
Altera® FPGAは、下記の多様なインターフェースへ対応可能です
・MIPI、LVDS、JESD、Ethernet、SLVS-EC など
将来のセンサー変更時も FPGA による書き換えで対応しやすいのが利点です。
5. GPU負荷の削減

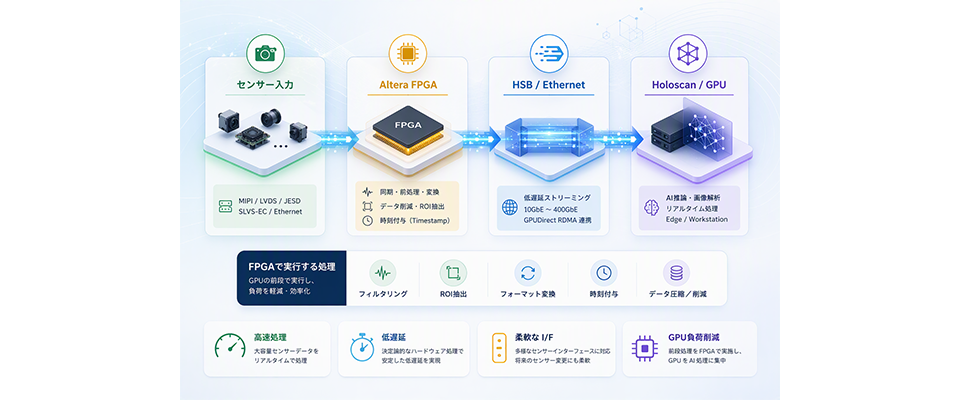

HSB 構成では下記の処理を FPGA 側でおこなえるので、 GPU を AI推論処理に集中させて、システム全体の処理効率を向上できます。
・フィルタリング、ROI 抽出、フォーマット変換、時刻付与、データ圧縮 / 削減
6. 将来性と製品ロードマップ
Altera® の Agilex™ FPGA シリーズは、エッジAIや医療、ロボット用途向け HSB プラットフォームとして高い拡張性を備えています。
・PCIe Gen4
・高速 Ethernet (10GbE~400GbE)
・Arm搭載 SoC FPGA
・長期供給
HSB 開発用の開発キット
HSB の開発キットには、“多種のセンサー入力を取り込める拡張性” と “高速 Ethernet をサポートする通信性能” が求められます。
FMC コネクターを搭載した開発キットであれば、FMC 対応のドーターカードを接続することで、必要な各種インターフェースを容易に拡張できます。
Stratix 10 Sensor Processing Kit

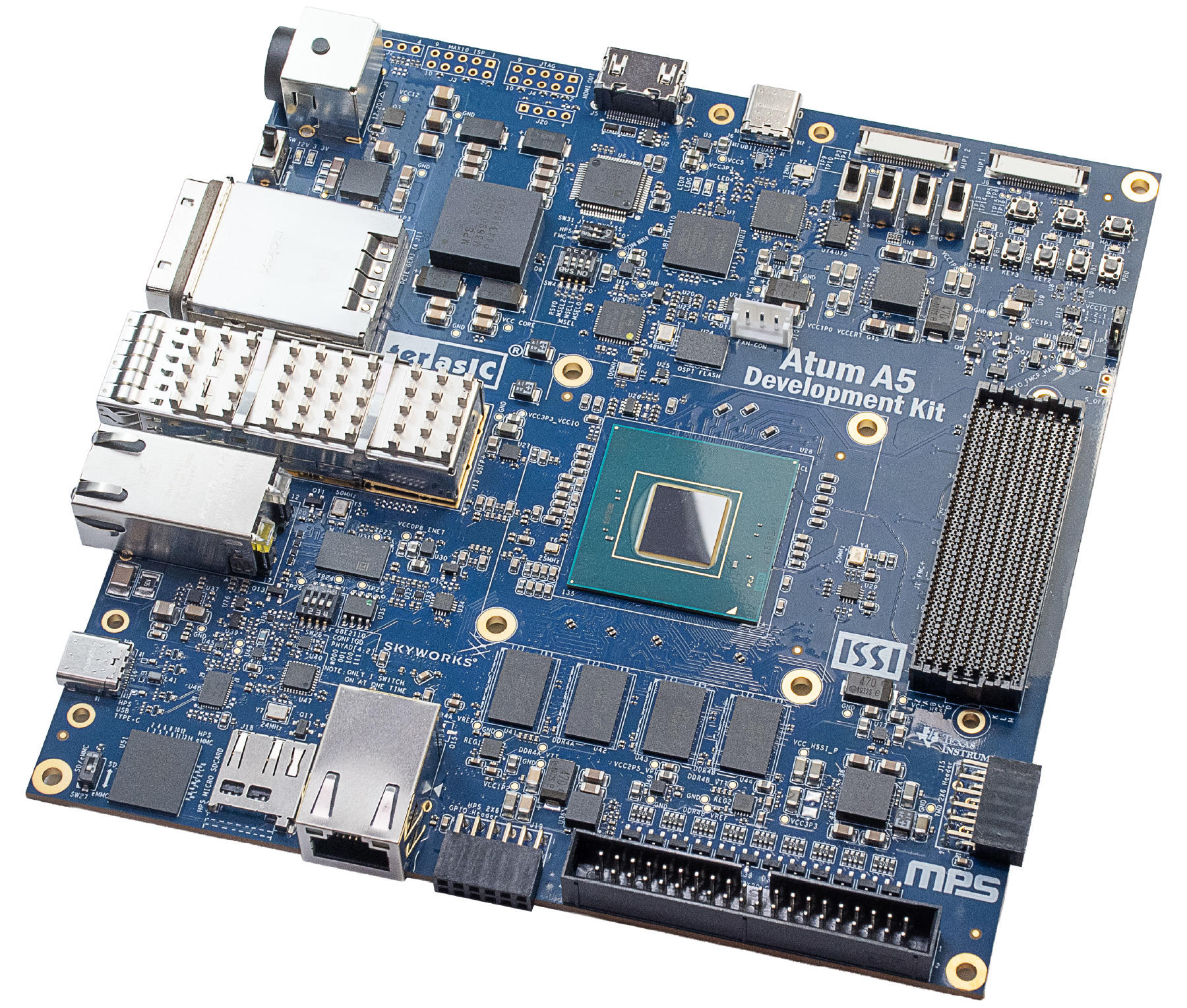

Atum A5 Development Kit
参考資料
- Physical AI 時代を支える Holoscan Sensor Bridge
- Holoscan 100G Sensor Bridge Solutions
- Holoscan Sensor Bridge MIPI to 10GbE System Example Design for Agilex™ 5 Devices
- Altera 25G Holoscan Sensor Bridge Demonstration(動画)
- Terasic Holoscan Sensor Bridge Solutions (10G–200G) (Terasic のサイト)
- NVIDIA Holoscan Sensor Bridge (NVIDIAのサイト)
お問い合わせ
Holoscan Sensor Bridge向け FPGA の開発をご検討中の方は、お気軽にお問い合わせください。
開発キット選定、リファレンスデザイン、評価環境構築までご支援いたします。
