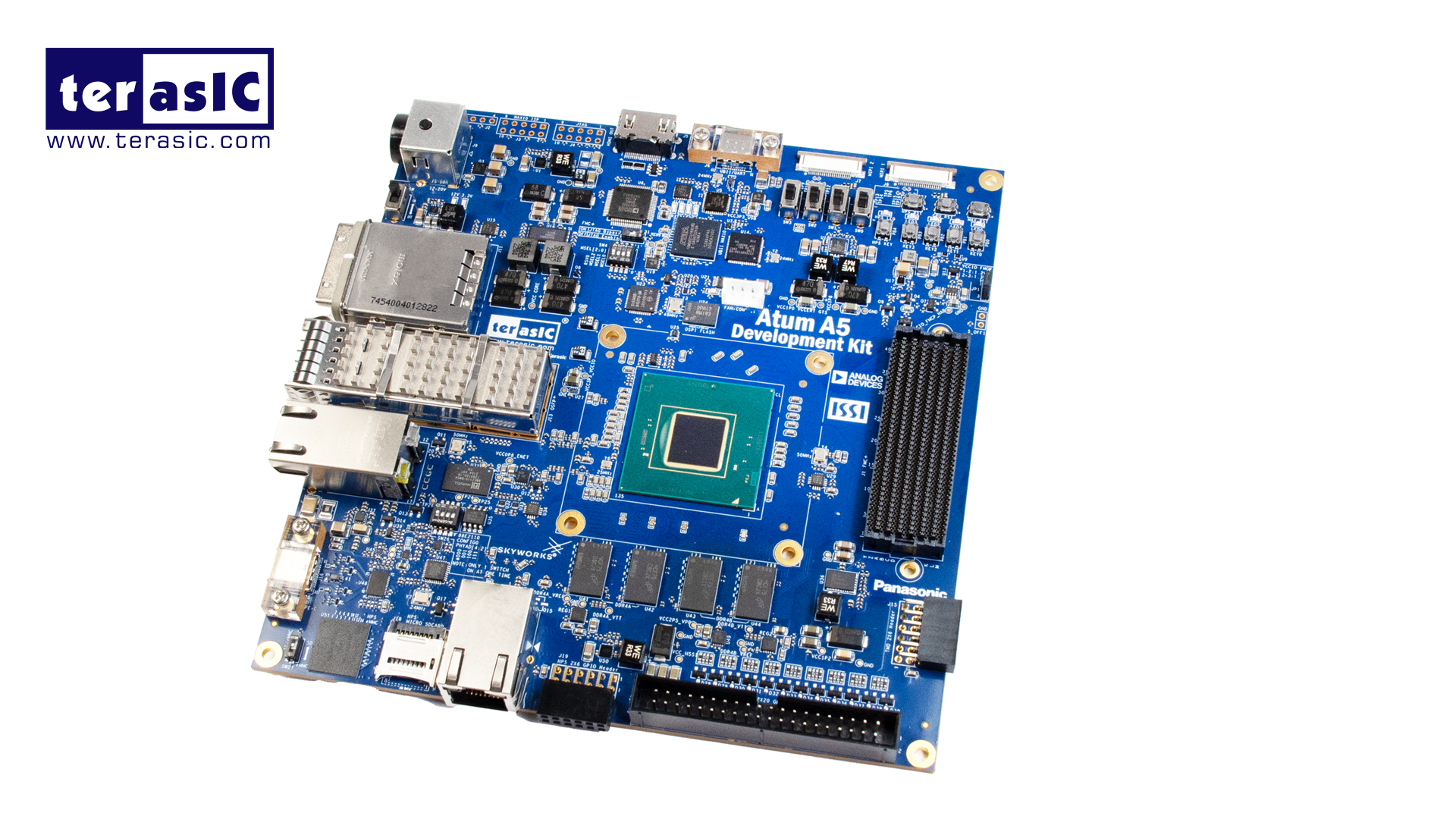

Atum A5 Development Kit

最新の Agilex™ 5を使用：

Atum A5開発キットは、Terasic社が提供する Agilex™ 5 FPGA の開発キットです。最大規模の Agilex™ 5 SoC FPGA（656K LEs）を搭載し、AIや画像処理などの高度なアプリケーション開発にすぐに使えるプラットフォームです。

豊富なインターフェースを搭載：

2.5G Ethernet、高速DDR4、QSFP+、PCIe Gen 3x4、FMC+コネクター、MIPIコネクター、HDMIなど多彩なインターフェースを備えており、産業用ネットワーク、AI、組込みビジョン、医療、映像処理、その他のI/O拡張や高速アプリケーションに幅広く対応します。

開発ソフトウェアライセンスの追加購入不要：

Atum A5 開発キットには Altera® Quartus® Pro Edition ソフトウェアの無償ライセンスが付属しており、追加のライセンス購入は不要です。開発者は Quartus® Pro の設計・コンパイル機能をライセンス費用なしで活用できます。

仕様

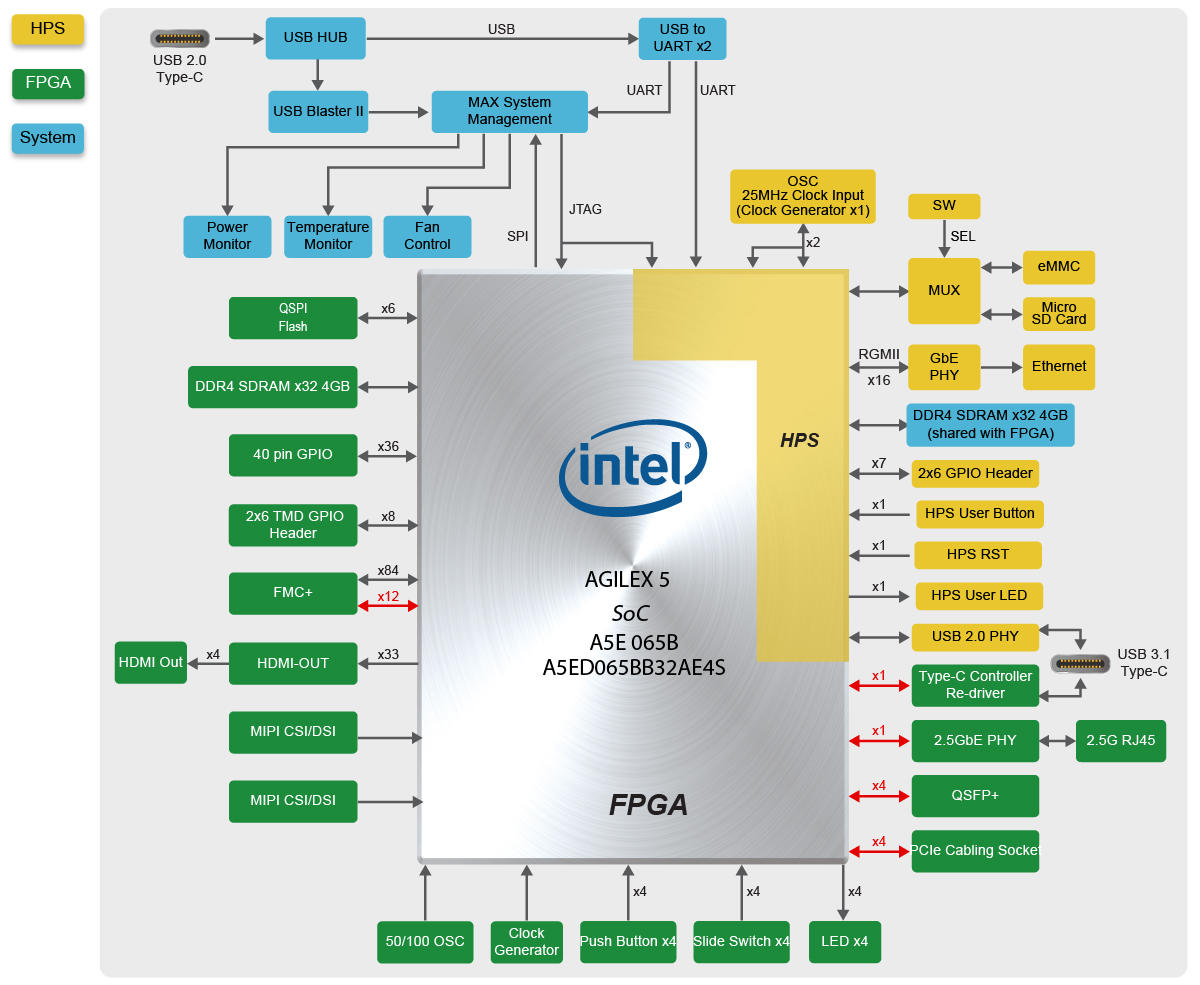

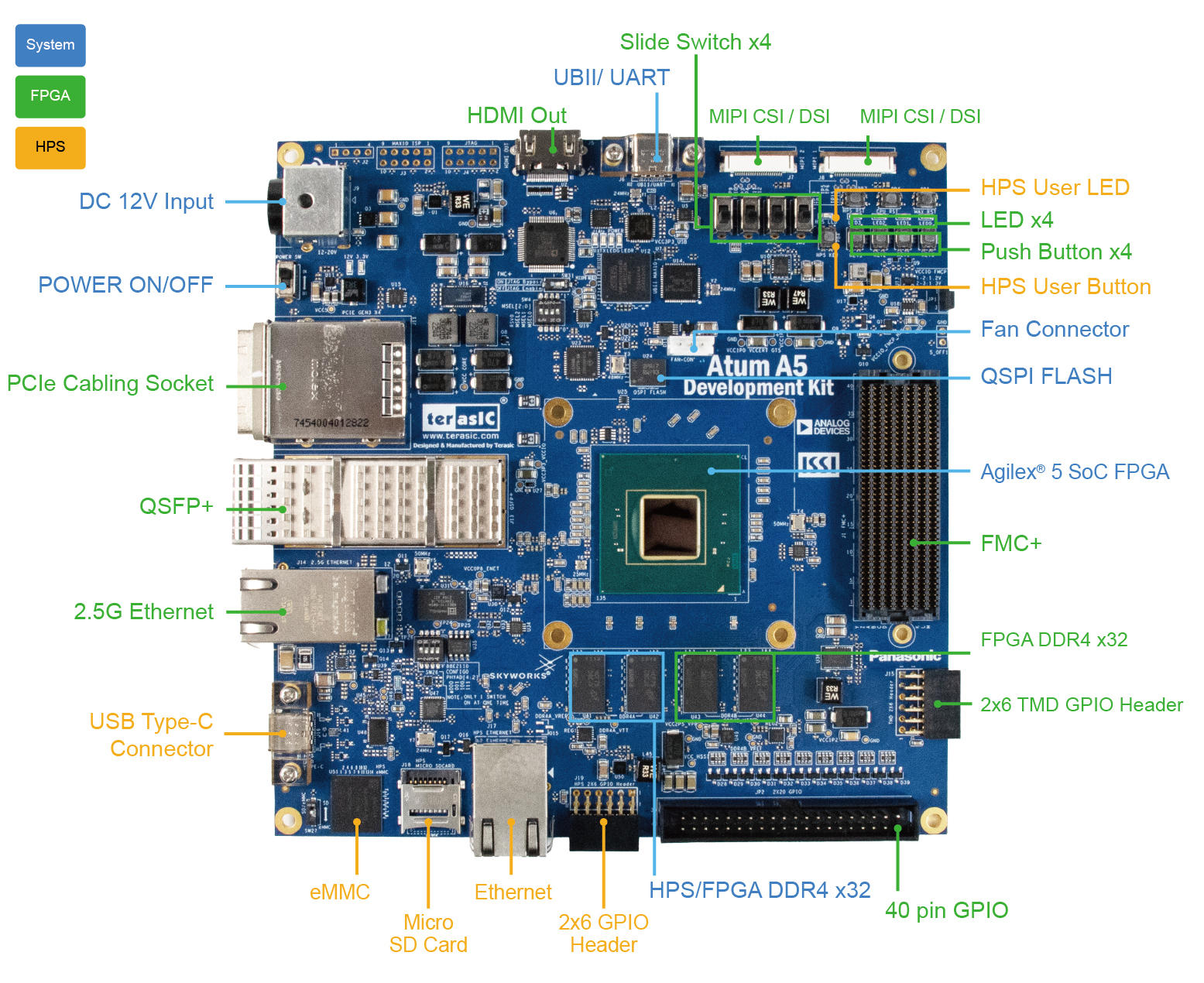

カテゴリー	項目	スペック
System Side	FPGA	A5ED065BB32AE4SR0（656K LEs）
	基板サイズ	155 mm x 160 mm
	オンボードデバッガー	USB-Blaster II 搭載
	コンフィグモード	ASx4 対応、512Mbit QSPI Flash
	冷却機構	アクティブヒートシンク
	ボード管理機能	・電源モニター・温度モニター・自動ファン制御
FPGA Side	HDMI 出力	1080p 対応
	DDR4-A	4GB（32bit、ECCなし）※HPSと共有
	DDR4-B	4GB（32bit、ECCなし）
	FMC+ コネクター	12トランシーバー搭載
	Ethernet	2.5G PHY + RJ45
	QSFP+	40GbE 対応ポート x1
	MIPI	2レーン MIPI コネクター x2（カメラ/ディスプレイ用）
	PCIe	Gen3 x4 ケーブリングソケット
	GPIO	3.3V 2x20 DE-GPIO ヘッダー
	TMD	3.3V 2x6 TMD ヘッダー
	ユーザー I/O	LED x4、ボタン x4、DIPスイッチ x4
HPS Side	ストレージ	MicroSD ソケット、8GB eMMC
	DDR4-A	4GB（32bit、ECCなし）※FPGAと共有
	Ethernet	Gigabit PHY + RJ45
	USB	USB 3.1 Gen1（5Gbps、1トランシーバー使用）、USB Type-C
	UART	UART to USB ポート
	ユーザー I/O	LED x1、ボタン x1、コールドリセットボタン
	GPIO	3.3V 2x6 ヘッダー（I2C バス含む）
ソフトウェア	FPGA 開発	FPGA サンプルコード
ソフトウェア	Linux サポート	Linux BSP 提供
