Silicon Labs CP210x:CP2102Nが未給電の状態で、ポートに信号が入っても問題ありませんか?

CP21xx

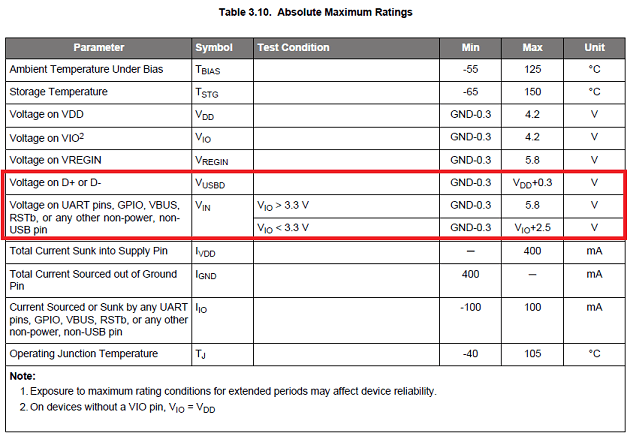

データシートのAbsolute Maximum Ratings(絶対最大定格)で、ポートの入力電圧の範囲が規定されています。

Article header cp2102n%e3%81%8c%e6%9c%aa%e7%b5%a6%e9%9b%bb%e3%81%ae%e7%8a%b6%e6%85%8b%e3%81%a7%e3%80%81%e3%83%9d%e3%83%bc%e3%83%88%e3%81%ab%e4%bf%a1%e5%8f%b7%e3%81%8c%e5%85%a5%e3%81%a3%e3%81%a6%e3%82%82%e5%95%8f%e9%a1%8c%e3%81%82%e3%82%8a%e3%81%be%e3%81%9b%e3%82%93%e3%81%8b%ef%bc%9f  2

D+/D-(USBピン)の入力電圧は、VDD+0.3VがMax値です。

未給電時をVDD=0Vと考えると、D+/D-が許容するMax値は0.3Vとなり、例えば3.3Vの信号が入ってくるとデバイス故障の原因となります。

また、UARTピン(TX, RX, フロー制御)、GPIO、VBUS、RSTb、サスペンドピンなどの非USBピンの入力電圧は、VIO>3.3V時には5.8VがMax値で、VIO<3.3V時にはVIO+2.5VがMax値となります。VIOがないパッケージは、VIO=VDDとしてお考えください。
未給電時をVIO=0Vと考えると、これらのピンが許容するMax値は2.5Vとなり、例えば1.8Vの信号が入ってくれば問題ありませんが、3.3Vの信号が入ってくるとデバイス故障の原因となります。
