Silicon Labs CP210x：CP2102Nの参考回路がデータシートと評価ボードとで異なっています。どちらを参照したら良いですか？
CP21xx
下図は、データシートの回路図と、評価ボード（CP2102N miniEK）の回路図です。
データシートの回路図ではVBUSピンに分圧抵抗が使用されていますが、評価ボードでは分圧抵抗は使われていません。

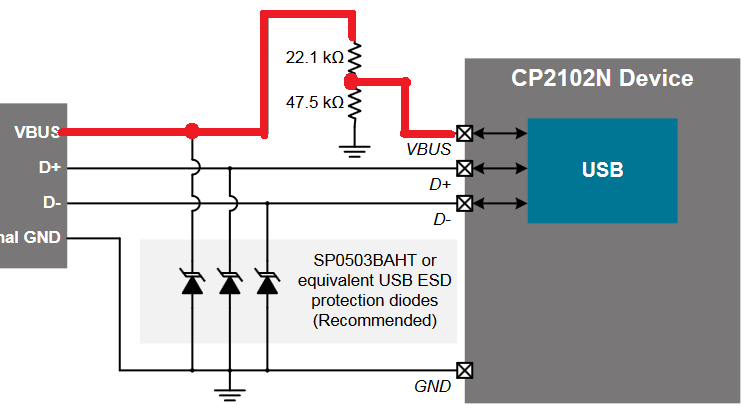

データシート v1.2から

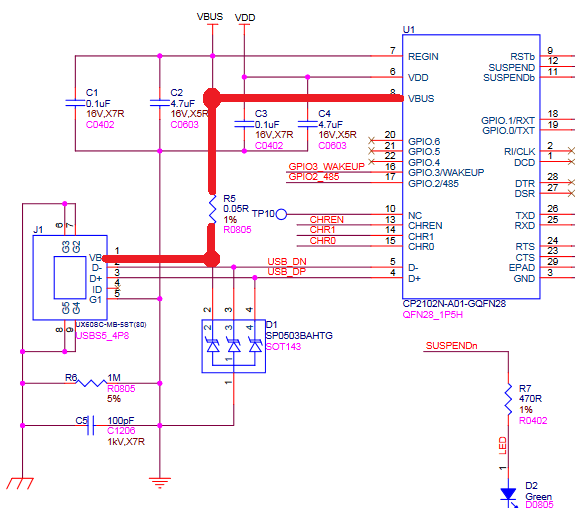

CP2102N miniEK 回路図から
データシートに記載された回路が最新情報で、VBUSピンには分圧抵抗が必要です。（参考：CP2102Nの参考回路では、VBUSピンの入力電圧が分圧されていますが、なぜ分圧抵抗が必要ですか？）
VBUSピン周りについては、データシートに記載のある回路をご使用ください。
