Silicon Labs Bluetooth®:Wireless Starter Kitのメインボードの回路・レイアウト情報はどこから入手できますか?

EFx32

Silicon Labs社のBluetoothモジュール(BGM1xx)やZigbee対応モジュール(MGMxxx)、Wireless SOC(EFR32xG)の評価には、Wireless Starter Kitを使用します。このWireless Starter Kitは、メインボード(マザーボード)とラジオボード(子基板)で構成されており、モジュールやSOCの品番や、無線周波数の違いに合わせて幾つものラジオボードが用意されています。

このメインボード(BRD4001A)の回路図、部品表、レイアウト図は、Simplicity Studioから簡単にご入手頂けます。
Simplicity Studioのトップ(ランチャー)画面にて、情報を参照したいメインボードの型番(BRD4001A)をMy Productsに追加します。
それからDocumentationタブのSchematic and Layout Filesで、Assembly Drawing(レイアウト図)、Bill of Materials(部品表)、Schematic(回路図)が入手できます。

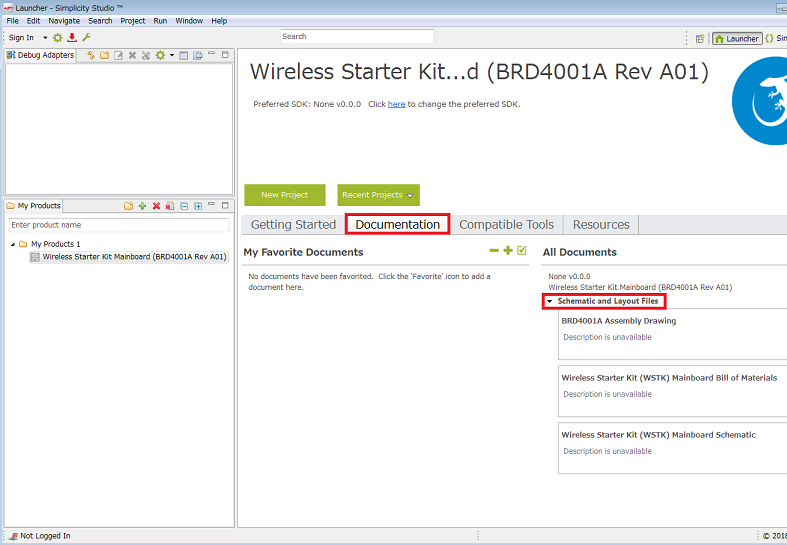

下図は、My Productsでメインボード(BRD4001A)を選択した場合です。
