Silicon Labs CP210x：CP2102Nの参考回路では、VBUSピンの入力電圧が分圧されていますが、なぜ分圧抵抗が必要ですか？
CP21xx
CP2102Nの参考回路では、VBUS（USBコネクタ）と VBUSピン（CP2102N）は分圧抵抗を介して接続されています。これは、VUBSピンに定格を超える電圧が加わり、デバイスがダメージを受けることを防ぐためです。
CP2102NのVBUSピンの絶対最大定格は
- VIO > 3.3 Vの時は5.8V
- VIO < 3.3 Vの時はVIO+2.5V
で規定されています。
Bus-Poweredでは、VREGINにVBUS（5V）を供給し、内蔵レギュレータでVDD（VIO）用の3.3Vを生成します。VBUS（USBコネクタ）と VBUSピン（CP2102N）を直結した場合、3.3Vが生成される少し前に、VBUSピンに5Vが加わることになりますので、短い期間ですがVBUSピンの絶対最大定格に抵触してしまいます。そのため、分圧抵抗が必要となります。

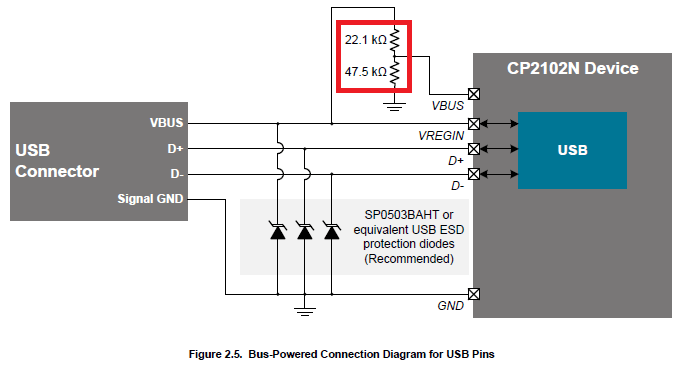

Bus-Powered時の参考回路（データシート ver1.2から抜粋）
Self-Poweredでは、USBケーブルを繋いだ状態（VBUSピンに5Vが来ている状態）で、CP2102Nの給電をオフにすると、やはりVBUSピンの絶対最大定格に抵触します。そのため、分圧抵抗が必要となります。

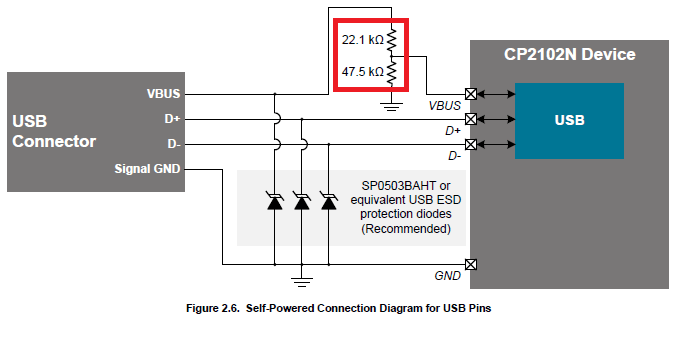

Self-Powered時の参考回路（データシート ver1.2から抜粋）
SiliconLabsのコミュニティサイトに関連トピックが掲載されていますので、併せてご確認ください。
