Silicon Labs CP210x：CP2102を3.3Vオンボード給電で動作させますが、REGINピンに3.3Vを加えて問題ありませんか？
CP21xx

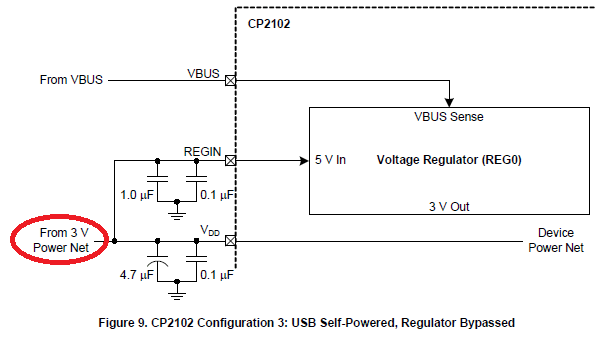

基板からの3.3V給電でCP2102を使用する場合、データシートの推奨回路（USB Self-Powered,Regulator Bypassed）の回路が参考になりますが、この回路ではREGINピンに3V系が接続されています。（下図参照）

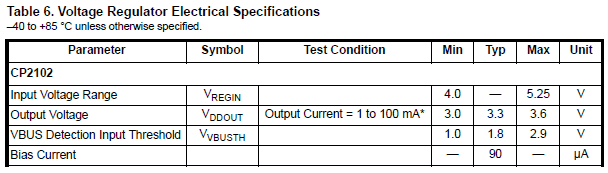

一方で、REGINピンの入力電圧は 4.0～5.25Vで規定されています。
CP2102を3.3Vオンボード給電で動作させる場合には、推奨回路に従って、REGINには3V系を接続してください。REGINピンの入力電圧規定（4.0～5.25V）は内蔵レギュレータを使用する場合の規定であり、3.3Vオンボード給電で動作させる（内蔵レギュレータ未使用）の場合には当てはまりません。
