Silicon Labs EFM8/C8051:USB Debug Adapterのプログラミング速度を変更することはできますか?(Silicon Labs IDE)

EFM8/C8051

可能です。ただし、初期状態で最速に設定されていますので、速度を落とすことは可能です。

Silicon Labs IDEにおける設定手順は以下の通りです。

  1. Options ⇒ Connection Options を選択します。

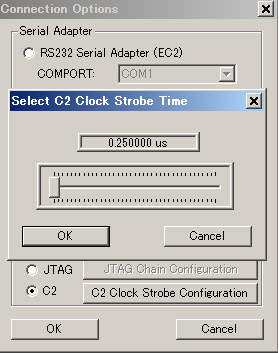

  2. Connection Optionsウィンドウの下方にある 「C2 Clock Strobe Configuration」 をクリックします。最新でないSilicon Labs IDEの場合には「C2 Clock Strobe Configuration」が表示されていない場合がありますので、その場合にはSilicon Labsのコミュニティサイトを参考に、CTRL+ALT+Sで呼び出してください。
  3. C2 Clock Strobe Timeウィンドウで、C2CKのLow時間を設定変更することができます。
Article header usb debug adapterのプログラミング速度を変更することはできますか?(silicon labs ide)1  1

C2CKのデューティーサイクルは50%(High/Low時間が同じ)ではありませんので、周波数を算出する際にはご注意ください。

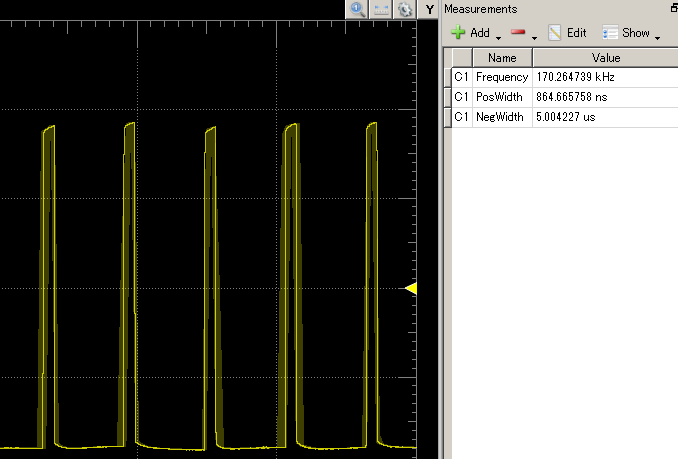

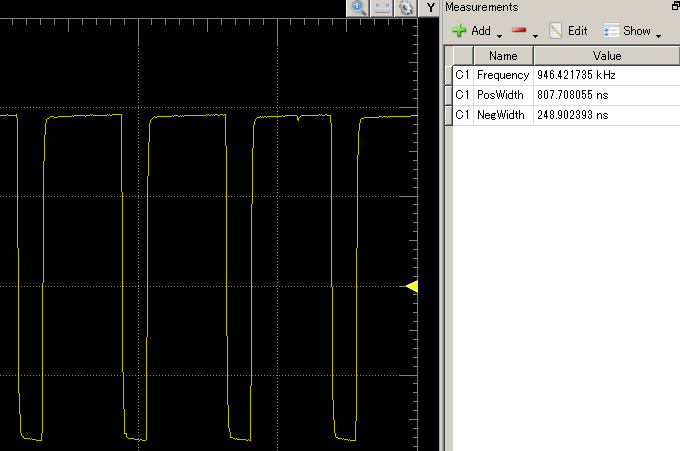

C2 Clock Strobe Timeを最小の0.25us(デフォルト)に設定した際の周波数は実測で950kHz程度(下図上段)、最大の5usに設定した際の周波数は実測で170kHz程度(下図下段)となりました。(Silicon Labs IDE ver.5.10を使用)

Article header usb debug adapterのプログラミング速度を変更することはできますか?(silicon labs ide)2  1
Article header usb debug adapterのプログラミング速度を変更することはできますか?(silicon labs ide)3  1
