Silicon Labs EFM8／C8051：内蔵リファレンス電圧（Voltage Reference）を外部に出力する場合、出力電流を教えてください

EFM8/C8051

Silicon Labs社の8-bitマイコンは、デバイス型番によっては内蔵リファレンス電圧（InternalReference Voltage）をVREFピンから出力することができます。
出力電流は、データシートのVoltage Referenceのスペック表のLoad Regulationに記載されていまして、EFM8SB2の場合は200uA、C8051F50xの場合は200uAとなります。ご使用になるデバイス型番のデータシートにてご確認ください。
Silicon Labsのコミュニティサイトも併せてご確認ください。

Article header voltage%20reference%ef%bc%89%e3%82%92%e5%a4%96%e9%83%a8%e3%81%ab%e5%87%ba%e5%8a%9b%e3%81%99%e3%82%8b%e5%a0%b4%e5%90%88%e3%80%81%e5%87%ba%e5%8a%9b%e9%9b%bb%e6%b5%81%e3%82%92%e6%95%99%e3%81%88%e3%81%a6%e3%81%8f%e3%81%a0%e3%81%95%e3%81%84 efm8sb2 1

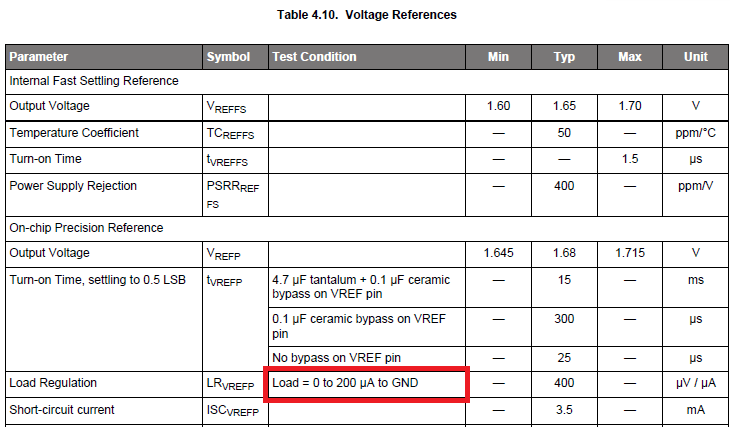

EFM8SB2データシートからの抜粋

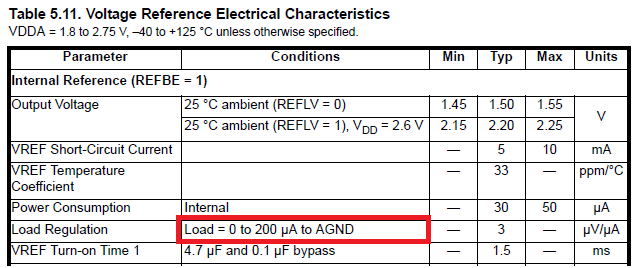

C8051F50xデータシートからの抜粋
