Silicon Labs EFM32:動作時(EM0)のGPIO状態はどの低消費電力モードまで保持されますか?

EFx32

GPIOの状態を保持する機能は、リファレンスマニュアルのEMU-EnergyManagement Unitの章で GPIO state retentionとして取り上げられています。(ただしEFM32Gを除く)
EFM32G以外の製品(WG,PG,GG,JG,LG,TG,HG,ZG)では、GPIOはEM4まで(EM1~EM4, PG/JGはEM1~EM4H/S)状態保持されます。ただしEM4でBackupモードを使用している場合は対象外です。
EFM32Gについては、リファレンスマニュアルに記載がありませんが、EM3まで(EM1~EM3)状態が保持されます。他のファミリと異なりますのでご注意ください。

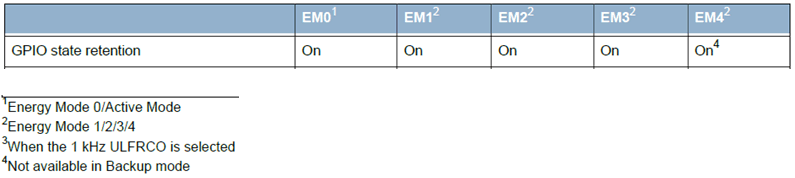

下図はEFM32GGのリファレンスマニュアルからの抜粋です。

Article header em0%ef%bc%89%e3%81%aegpio%e7%8a%b6%e6%85%8b%e3%81%af%e3%81%a9%e3%81%ae%e4%bd%8e%e6%b6%88%e8%b2%bb%e9%9b%bb%e5%8a%9b%e3%83%a2%e3%83%bc%e3%83%89%e3%81%be%e3%81%a7%e4%bf%9d%e6%8c%81%e3%81%95%e3%82%8c%e3%81%be%e3%81%99%e3%81%8b%ef%bc%9f%20  1



2016/4/14:EFM32PG/JGを追記しました
