Silicon Labs EFM32:Debug Modeの“MCU”, “Debug Out”, “Debug In”の違いを教えてください(Simplicity Studio/Kit Manager)

EFx32

Simplicity StudioのKit Managerで設定が行えるDebug Modeには、“MCU”, “Debug Out”, “Debug In”の選択肢が用意されています。このオプション設定を行うことで、スターターキットを使って外部MCUにアクセスすることや、外部エミュレータからスターターキット上のMCUにアクセスすることが可能です。

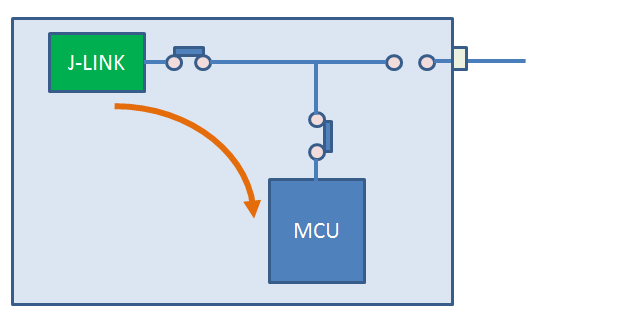

“MCU”は、スターターキット上のエミュレータ(J-LINK)から、スターターキット上のMCU(EFM32 32-bitマイコンなど)に対して、デバッグを行う際に使用するモードです。スターターキット上で評価・設計を進める際にはこの設定を使用します。
下図のようなイメージです。

Article header debug%20mode%e3%81%ae%e2%80%9cmcu%e2%80%9d%2c%20%e2%80%9cdebug%20out%e2%80%9d%2c%20%e2%80%9cdebug%20in%e2%80%9d%e3%81%ae%e9%81%95%e3%81%84%e3%82%92%e6%95%99%e3%81%88%e3%81%a6%e3%81%8f%e3%81%a0%e3%81%95%e3%81%841  1

“Debug Out”は、スターターキット上のエミュレータ(J-LINK)から、外部のMCUに対してデバッグを行う際に使用するモードです。ユーザ基板を作って評価・設計を進める際にこの設定を使用します。
下図のようなイメージです。

Article header debug%20mode%e3%81%ae%e2%80%9cmcu%e2%80%9d%2c%20%e2%80%9cdebug%20out%e2%80%9d%2c%20%e2%80%9cdebug%20in%e2%80%9d%e3%81%ae%e9%81%95%e3%81%84%e3%82%92%e6%95%99%e3%81%88%e3%81%a6%e3%81%8f%e3%81%a0%e3%81%95%e3%81%842  1

“Debug In”は、外部のエミュレータから、スターターキット上のMCUに対して、デバッグを行う際に使用するモードです。
下図のようなイメージです。

Article header debug%20mode%e3%81%ae%e2%80%9cmcu%e2%80%9d%2c%20%e2%80%9cdebug%20out%e2%80%9d%2c%20%e2%80%9cdebug%20in%e2%80%9d%e3%81%ae%e9%81%95%e3%81%84%e3%82%92%e6%95%99%e3%81%88%e3%81%a6%e3%81%8f%e3%81%a0%e3%81%95%e3%81%843  1
