Silicon Labs EFM32:未給電時に、外部から信号を入れて大丈夫ですか?

EFx32

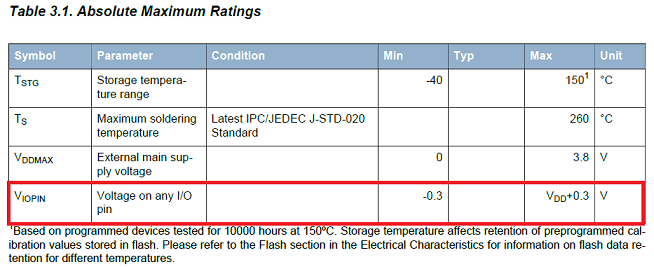

データシートの絶対最大定格(Absolute Maximum Ratings)で、I/Oが許容する電圧は Min:-0.3V ~ Max:VDD+0.3Vと定義されています。(WG,GG,LG,G,TG,HG,ZGファミリ) 下図はEFM32GG990のデータシートからの抜粋です。
つまり、未給電(VDD=0V)の際のI/Oの絶対最大定格は+0.3Vとなりますので、外部から信号(例えば3.3V)を入れるとデバイスが故障する可能性があります。
