Silicon Labs EFM32:Energy Profilerを使ってユーザ基板の消費電流を測定できますか?

EFx32

可能です。

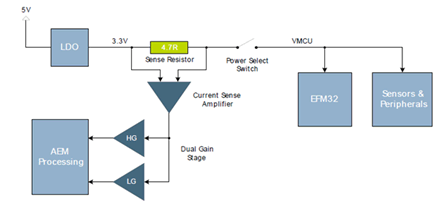

スターターキット上の電流センサは、電源ラインVMCUの消費電流をモニタしていますが、このVMCUはヘッダピンから出ています。ユーザ基板への給電をこのVMCUから行うようにして頂ければ、Energy Profilerでの消費電流測定が可能になります。

Article header energy%20profiler%e3%82%92%e4%bd%bf%e3%81%a3%e3%81%a6%e3%83%a6%e3%83%bc%e3%82%b6%e5%9f%ba%e6%9d%bf%e3%81%ae%e6%b6%88%e8%b2%bb%e9%9b%bb%e6%b5%81%e3%82%92%e6%b8%ac%e5%ae%9a%e3%81%a7%e3%81%8d%e3%81%be%e3%81%99%e3%81%8b%ef%bc%9f  1

詳しくは「EFM32クイックスタートガイド」の「6-7ユーザ基板の消費電流を測定する」をご参照ください。
