Silicon Labs EFM32:外部オシレータ(発振器)を使用する場合、どのように接続すれば良いですか?

EFx32

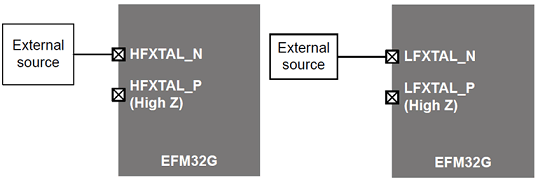

クリスタル(発振子)ではなく、TCXOのようなオシレータ(発振器)を使用する場合には、HFXTAL_N(或いはLFXTAL_N)に外部クロックを接続し、HFXTAL_P(或いはLFXTAL_P)はオープン処理してください。
詳細については、アプリケーションノート AN0002 をご参照ください。
